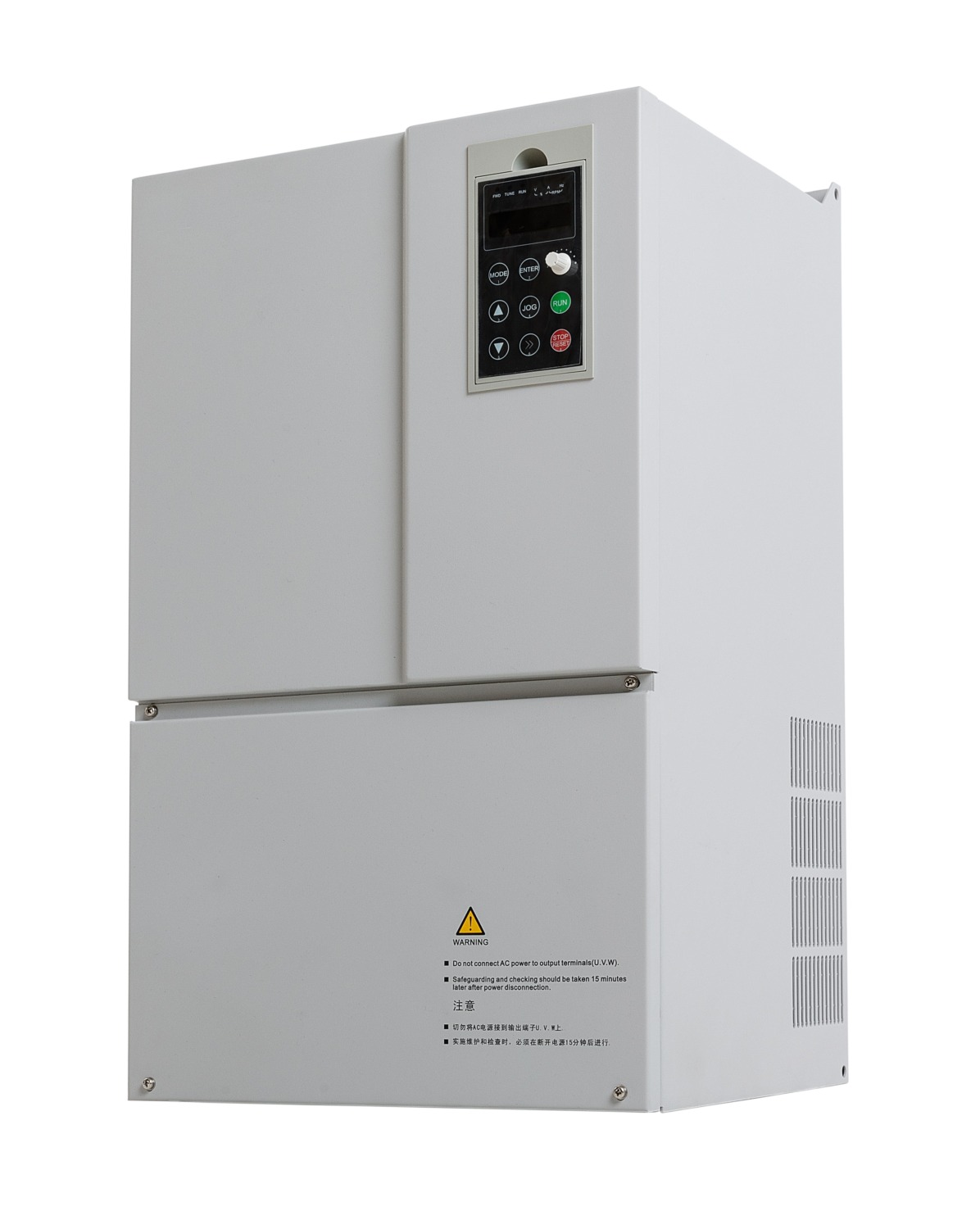

Thông số
| ĐIỀU KHIỂN | |
|---|---|
| Chế độ điều khiển | Điều khiển V/F Điều khiển Vector Vòng hở (SVC) Điều khiển Vector Vòng kín (VC) (Không hợp lệ CDI-E100 Series) |
| Độ phân giải tần số | Kỹ thuật số: 0.02% Tương tự: 0.1% |
| Đường cong V/F | Tuyến tính, căn bậc hai, V/F ngẫu nhiên |
| Khả năng quá tải | Model G: 60s cho 150% dòng định mức; 3s cho 180% dòng định mức; Model P: 60s cho 120% dòng định mức; 3s cho 150% dòng định mức; |
| Mô-men khởi động | Model G: 0.5Hz/150% (SVC); 0Hz/180% (VC) Model P: 0.5Hz/100% |
| Dải điều chỉnh tốc độ | 1:100 (SVC) | 1:1000 (VC) |
| Độ chính xác tốc độ ổn định | ±0.5% (SVC) | ±0.02% (VC) |
| Độ chính xác điều khiển mô-men | ±5% (VC) |
| Bù mô-men | Bù mô-men thủ công (0.1%~30.0%), bù mô-men tự động |
| Nguồn điều khiển P24V | E100: Dòng đầu ra tối đa 300mA với bảo vệ hạn chế dòng E102: Dòng đầu ra tối đa 300mA không có bảo vệ hạn chế dòng E180: Dòng đầu ra tối đa 300mA với bảo vệ hạn chế dòng |
| CẤU HÌNH | |
| Đầu vào Terminal | E100: 6 đầu vào số (DI1~DI6), trong đó DI6 có thể truy cập đầu vào xung tốc độ cao (cả nguồn điện tích hợp và ngoài đều có thể sử dụng). 2 đầu vào tương tự (VFI1, VFI2), có thể sử dụng như đầu vào điện áp (0V~10V) hoặc dòng điện (0/4mA~20mA). Có thể sử dụng làm Đầu vào số thông qua tham chiếu. E102: 5 đầu vào số (DI1~DI6), trong đó DI6 có thể truy cập đầu vào xung tốc độ cao (chỉ nguồn điện nội bộ có thể sử dụng). 2 đầu vào tương tự (VFI1, VFI2), có thể sử dụng như đầu vào điện áp (0V~10V) hoặc dòng điện (0/4mA~20mA). Có thể sử dụng làm Đầu vào số thông qua tham chiếu. E180: 6 đầu vào số (DI1~DI6), trong đó DI6 có thể truy cập đầu vào xung tốc độ cao. Thông qua thẻ mở rộng I/O ngoài, có thể mở rộng thêm 4 đầu vào số (DI7~DI10). 2 đầu vào tương tự (VFI1, VFI2), có thể sử dụng như đầu vào điện áp (0V~10V) hoặc dòng điện (0/4mA~20mA). Có thể sử dụng làm Đầu vào số thông qua cài đặt LUU Ý: Cả nguồn điện nội bộ và nguồn điện ngoài đều có thể sử dụng cho DI1~DI6, chỉ nguồn điện nội bộ có thể sử dụng cho DI7~DI10. |
| Đầu ra Terminal | E100: 2 đầu ra tương tự (FM1, FM2), không chỉ có thể sử dụng làm đầu ra điện áp (0V~10V) mà còn đầu ra dòng điện (0mA~20mA). 1 đầu ra collector hở (YO), DC 48V 50Ma trở xuống. 1 đầu ra xung (FMP), Dải tần số từ 0.01kHz~100.00kHz. 2 đầu ra Relay (T1, T2), DC 30V/3A trở xuống và AC 250V/3A trở xuống. Lưu ý: YO và FMP là terminal YO/FMP chung, nhưng chỉ có thể sử dụng một trong cùng thời điểm. E102: 1 đầu ra tương tự Terminal FM1, không chỉ có thể sử dụng làm đầu ra điện áp (0V~10V) mà còn đầu ra dòng điện (0mA~20mA). 1 đầu ra Relay T1, DC 30V/3A trở xuống và AC 250V/3A trở xuống E180: 2 đầu ra tương tự (FM1, FM2), không chỉ có thể sử dụng làm đầu ra điện áp (0V~10V) mà còn đầu ra dòng điện (0mA~20mA). 1 đầu ra collector hở (YO), DC 48V 50Ma trở xuống. Thêm 2 đầu ra collector hở (YO1, YO2) có thể được thêm thông qua thẻ mở rộng IO ngoài. 1 đầu ra xung (FMP), Dải tần số từ 0.01kHz~100.00kHz. 2 đầu ra Relay (T1, T2), DC 30V/3A trở xuống và AC 250V/3A trở xuống. Lưu ý: YO và FMP là terminal YO/FMP chung, nhưng chỉ có thể sử dụng một trong cùng thời điểm. |
| Chế độ vận hành | Bàn phím, terminal, truyền thông RS485 |
| Nguồn tần số | 14 loại nguồn tần số chính và 14 loại nguồn phụ. Áp dụng các chế độ kết hợp khác nhau để chuyển đổi. Đa dạng hóa từng Nguồn tần số Mode đầu vào: chiết áp bàn phím, tương tự ngoài, tham chiếu số, tham chiếu xung, Multiplex Directive, simple PLC, truyền thông, kết quả số học, v.v. |
| Nguồn mô-men | 14 loại Nguồn mô-men, bao gồm tham chiếu số, tương tự ngoài, tham chiếu xung, Multiplex Directive, truyền thông, kết quả số học, v.v. |
| VẬN HÀNH | |
| Thời gian tăng tốc và giảm tốc | Bốn nhóm đường thẳng (chọn terminal để chuyển đổi thông qua thời gian tăng tốc và giảm tốc), S Curve 1 và S Curve 2 |
| Dừng khẩn cấp | Ngắt đầu ra của biến tần. |
| Tốc độ đa kênh | Tối đa 16 tốc độ cho phép cài đặt và sử dụng các kết hợp khác nhau của terminal chỉ thị đa kênh để chuyển đổi |
| Chức năng PLC đơn giản | Chạy liên tục 16 tốc độ và cài đặt độc lập thời gian tăng tốc và giảm tốc và thời gian chạy |
| Điều khiển Jogging | Cài đặt độc lập tần số jogging và thời gian tăng tốc và giảm tốc jogging, thêm vào đó, cài đặt đơn vị trong trạng thái chạy và xác nhận liệu jogging có ưu tiên hay không |
| Theo dõi tốc độ quay | Biến tần bắt đầu hoạt động bằng cách theo dõi tốc độ tải |
| Điều khiển chiều dài cố định và khoảng cách cố định | Thực hiện chức năng điều khiển chiều dài cố định và khoảng cách cố định thông qua Đầu vào xung |
| Chế độ điều khiển | Thực hiện chức năng đếm thông qua Đầu vào xung |
| Chức năng quấn | Áp dụng cho thiết bị quấn dệt |
| PID tích hợp | Thực hiện hệ thống vòng kín điều khiển quá trình |
| Chức năng AVR | Khi điện áp lưới dao động, đảm bảo đầu ra không đổi |
| Phanh DC | Thực hiện tắt nhanh và ổn định |
| Bù trượt | Bù độ lệch tốc độ do tăng tải gây ra |
| Tần số nhảy | Ngăn cộng hưởng xảy ra với tải |
| Chức năng Sagged | Cân bằng tải của nhiều động cơ với cùng tải |
| Điều khiển thời gian | Có thể thực hiện tắt tự động biến tần khi đạt thời gian nhất định |
| Relay trì hoãn ảo tích hợp | Thực hiện lập trình logic đơn giản cho chức năng đầu ra terminal đa chức năng và tín hiệu đầu vào terminal số, kết quả logic không chỉ có thể tương đương với chức năng đầu vào terminal số mà còn có thể được đầu ra thông qua đầu ra terminal đa chức năng |
| Timer tích hợp | Tích hợp 2 timer và thu thập tín hiệu đầu vào thời gian để thực hiện đầu ra tín hiệu thời gian. Sử dụng riêng lẻ hoặc kết hợp |
| Module vận hành tích hợp | Một Module vận hành 4 đường tích hợp để thực hiện phép cộng, trừ, nhân và chia đơn giản, đánh giá kích thước và hoạt động tích phân |
| TRUYỀN THÔNG | |
| E100 | Bảng điều khiển được trang bị trực tiếp Giao diện truyền thông RS485 và hỗ trợ Giao thức MODBUS chuẩn |
| E102 | Bảng điều khiển không được trang bị Giao diện truyền thông RS485 tích hợp, vì vậy cần thẻ mở rộng truyền thông ngoài. Hỗ trợ Giao thức MODBUS chuẩn (Kết nối ngoài của E102-485 Expansion Card) |
| E180 | Bảng điều khiển không được trang bị Giao diện truyền thông RS485 tích hợp, vì vậy cần thẻ mở rộng truyền thông ngoài. Hỗ trợ Giao thức MODBUS chuẩn (Kết nối ngoài của E180-485 Expansion Card) |
| BỘ MÃ HÓA | |
| E100 | Có thể kết nối encoder thông qua Terminal DI5 & DI6 trên bảng điều khiển, phương pháp kết nối encoder như vậy có thể thực hiện điều khiển vòng kín đơn giản thông qua Điều khiển PID và sử dụng cho các trường hợp không có yêu cầu cao về độ chính xác điều khiển. |
| E102 | Chỉ kết nối với tín hiệu xung 1 đường của encoder (DI6) |
| E180 | Bảng điều khiển không được trang bị giao diện encoder, vì vậy cần thẻ mở rộng encoder ngoài. Hỗ trợ ABZ Incremental Encoder, UVW Incremental Encoder và Rotary Transformer. Phương pháp kết nối encoder này có thể thực hiện điều khiển vector vòng kín hiệu suất cao và được sử dụng cho các trường hợp có yêu cầu cao về độ chính xác điều khiển. |
| LOẠI ĐỘNG CƠ | |
| E100 | Chỉ được trang bị với động cơ không đồng bộ |
| E102 | Chỉ được trang bị với động cơ không đồng bộ |
| E180 | Không chỉ được trang bị với động cơ không đồng bộ mà còn động cơ đồng bộ |
| HIỂN THỊ | |
| Thông tin vận hành | Tần số cho trước, dòng đầu ra, điện áp đầu ra, điện áp Bus line, tín hiệu đầu vào, giá trị phản hồi, nhiệt độ module, tần số đầu ra, tốc độ động cơ đồng bộ, v.v. Thông qua phím >>, hiển thị tối đa 32 vòng lặp |
| Thông tin lỗi | Lưu thông tin lịch sử của 3 lỗi trong trạng thái chạy của bảo vệ lỗi. Mỗi thông tin lỗi bao gồm tần số, dòng điện, điện áp Bus line và trạng thái terminal đầu vào/đầu ra khi lỗi xảy ra. |
| BẢO VỆ | |
| Bảo vệ biến tần | Quá dòng, quá áp, bảo vệ lỗi module, thiếu áp, quá tải, bảo vệ lỗi ngoài, bảo vệ lỗi EEPROM, bảo vệ nối đất, pha mặc định, v.v. |
| Báo động biến tần | Bảo vệ khóa, báo động quá tải |
| Mất điện tức thời | Nhỏ hơn 15 ms: Hoạt động liên tục Lớn hơn 15 ms: Cho phép khởi động lại tự động |
| MÔI TRƯỜNG | |
| Nhiệt độ môi trường | -10℃~40℃ |
| Nhiệt độ bảo quản | -20℃~65℃ |
| Độ ẩm môi trường | 90% RH tối đa (không ngưng tụ) |
| Độ cao/rung động | Dưới 1,000 m, dưới 5.9m/sec² (=0.6g) |
| Vị trí ứng dụng | Không có khí ăn mòn, khí dễ cháy, sương dầu, bụi và các chất khác |
| LÀM MÁT | |
| Làm mát bằng gió | |
