Bài viết này trình bày ứng dụng biến tần INVT GD200A trong quy trình nghiền bi của ngành công nghiệp gốm sứ, sử dụng hệ thống điều khiển PLC và HMI đơn giản. Trong dự án này, 4 máy nghiền bi được lắp đặt với biến tần GD200A và các biến tần công suất nhỏ hơn được sử dụng cho động cơ khuấy silo và các băng tải.
Giới thiệu hệ thống

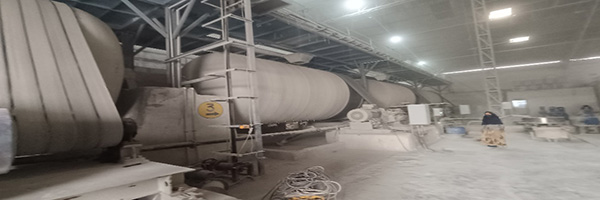

Các máy nghiền bi trong ngành gốm sử dụng cấu trúc hình trụ rỗng quay quanh trục ngang, được nạp đầy bi nghiền và nguyên liệu cần nghiền. Máy nghiền bi này thường được dùng trong các ngành công nghiệp như xi măng, vật liệu silicat, gốm sứ, phân bón, kim loại đen và màu, cũng như công nghiệp kính.
Cấu trúc hệ thống gồm:

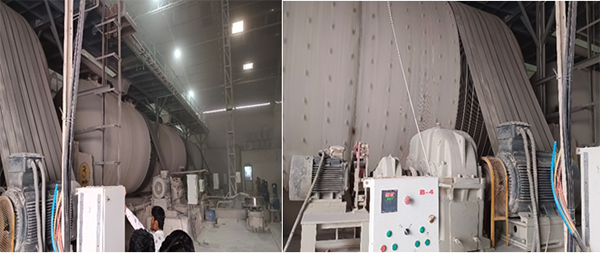

- Máy nghiền bi: Các máy nghiền bi trong dự án này được trang bị biến tần GD200A 315kW và 160kW để điều khiển quá trình nghiền.

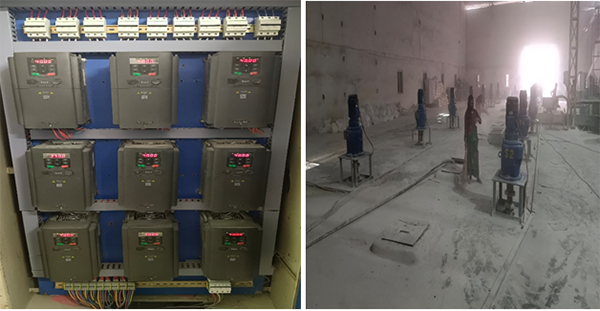

- Bồn chứa (silo): Bột mịn sau khi nghiền sẽ được lưu trữ trong các bồn silo. Động cơ khuấy hoạt động liên tục để tránh tình trạng vật liệu đóng rắn trong bồn.
- Hệ thống tự động hóa: Hệ thống tự động hóa đơn giản được sử dụng trong quy trình này, với biến tần GD200A điều khiển động cơ chính của máy nghiền bi.
- Quy trình sản xuất: Nguyên liệu được sử dụng bao gồm silica, cát, thạch anh, và được nghiền thành bột mịn để sản xuất gạch, gốm sứ, chén đĩa và các vật dụng khác.
Thông tin dự án và giải pháp kỹ thuật
Thông tin dự án
- Ứng dụng này bao gồm các loại nguyên liệu khác nhau và mục tiêu là sản xuất bột mịn.

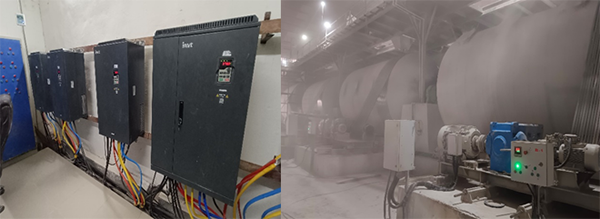

- Biến tần GD200A được sử dụng cho máy nghiền bi chính.
- Biến tần công suất nhỏ GD200A được sử dụng cho động cơ khuấy silo.
- Tổng cộng có 4 máy nghiền bi và 16 động cơ khuấy silo được lắp đặt.
- Các panel điều khiển từ xa được sử dụng để nhập liệu và thao tác.
- PLC điều khiển các lệnh khởi động/dừng cơ bản và ghi nhận dữ liệu.
- HMI được sử dụng để cài đặt, giám sát và lưu trữ dữ liệu.
Giải pháp INVT cung cấp
| Thiết bị | Model | Số lượng |
|---|---|---|
| Biến tần cho máy nghiền bi | GD200A-315G/355P-4 | 1 |
| Biến tần cho máy nghiền bi | GD200A-160G/185P-4 | 3 |
| Biến tần cho động cơ khuấy silo | GD200A-7R5G/011P-4 | 16 |
| PLC điều khiển | IVC1L-3624MAR | 1 |
| Màn hình HMI | VS070QE | 1 |
Vận hành và chạy thử hệ thống
Sau khi lắp đặt, hệ thống đã được kiểm tra và hiệu chỉnh để đảm bảo các thông số vận hành của máy nghiền bi và các động cơ khuấy silo. Các cơ cấu vận hành, bảo vệ và ghi nhận dữ liệu được tích hợp trong PLC và HMI để người dùng có thể thao tác một cách dễ dàng và hiệu quả.
Lợi ích và ưu điểm đạt được
- Trước đây, các máy nghiền bi sử dụng kết nối sao-tam giác, trong khi hệ thống mới sử dụng biến tần giúp giảm tiêu thụ điện và đảm bảo hoạt động khởi động/dừng mượt mà.
- Giải pháp này tiết kiệm chi phí và có thể dễ dàng triển khai khi so với các giải pháp từ các đối thủ khác.
- Hệ thống ổn định và giảm chi phí bảo trì.
- Biến tần cho phép điều khiển mượt mà thông qua các đầu vào số.
- Điểm nổi bật nhất là việc giảm tiêu thụ điện năng trong quá trình vận hành.
Kết luận
Dự án đã chứng minh được hiệu quả khi sử dụng biến tần GD200A cho máy nghiền bi và các thiết bị phụ trợ. Hệ thống hoạt động ổn định, tiết kiệm chi phí và đáp ứng yêu cầu công nghệ. Giải pháp này rất hữu ích cho cả các nhà máy nhỏ và lớn.
Hướng phát triển trong tương lai
Ứng dụng này sử dụng biến tần GD200A cho các máy nghiền bi chính và các thiết bị phụ trợ, cho thấy tiềm năng lớn trong việc triển khai giải pháp tiết kiệm chi phí này vào nhiều ngành công nghiệp khác nhau.
