| Thông số điều khiển (Control specification) |
Hệ thống điều khiển
(Control system) | Điều khiển PWM sóng sin (Sinusoidal PWM control) |
Điều chỉnh điện áp đầu ra
(Output voltage adjustment) | Điều khiển phản hồi điện áp mạch chính. (Có thể chuyển đổi giữa tự động điều chỉnh / cố định / tắt điều khiển) |
Dải tần số đầu ra
(Output frequency range) | Cài đặt trong khoảng 0.01 đến 500Hz. Tần số tối đa mặc định được đặt từ 0.01 đến 60Hz. Điều chỉnh tần số tối đa (30 đến 500Hz). |
Bước cài đặt tần số nhỏ nhất
(Minimum setting steps of frequency) | • 0.01Hz: Nhập từ bàn phím vận hành (cơ sở 60Hz)
• 0.03Hz: Đầu vào tương tự (cơ sở 60Hz, 11 bit/0 đến 10Vdc) |
Độ chính xác tần số
(Frequency accuracy) | • Đầu vào tương tự: ±0.2% tần số đầu ra tối đa (ở 25±10°C)
• Đầu vào số: ±0.01%±0.022Hz tần số đầu ra |
Đặc tính Điện áp/Tần số
(Voltage/frequency characteristics) | V/f không đổi, điều khiển momen giảm theo bình phương, tự động tăng momen, điều khiển tính toán vector, điều chỉnh tần số cơ sở 1, 2, 3 và 4 (25 đến 500Hz), cài đặt tùy chỉnh V/f 5 điểm, điều chỉnh tăng momen (0 đến 30%), điều chỉnh tần số khởi động (0 đến 10Hz), điều chỉnh tần số dừng (0 đến 30Hz). |
Tín hiệu cài đặt tần số
(Frequency setting signal) | • Biến trở 3kΩ (có thể kết nối biến trở định mức 1 đến 10kΩ)
• 0 đến 10Vdc (Trở kháng đầu vào Zin: 30kΩ)
• 0 đến ±10Vdc (Zin: 22kΩ)
• 4 đến 20mAdc (Zin: 242Ω) |
Tần số cơ sở bảng đấu nối
(Terminal board base frequency) | Đặc tính có thể được cài đặt tùy chỉnh bằng cài đặt 2 điểm. Tương thích với 6 loại đầu vào: đầu vào tương tự (RR, VI/II, RX, AI1, AI2) và đầu vào xung (*AI1, AI2, đầu vào xung: tùy chọn). |
Nhảy tần số
(Frequency jump) | 3 vị trí. Cài đặt tần số nhảy và độ rộng nhảy. |
Tần số giới hạn trên và dưới
(Upper and lower limit frequencies) | Tần số giới hạn trên: 0 đến tần số tối đa, Tần số giới hạn dưới: 0 đến tần số giới hạn trên. |
Tần số sóng mang PWM
(PWM carrier frequency) | • 200V-45kW trở xuống, điều chỉnh từ 1.0 đến 16kHz cho 400V-75kW trở xuống
• 200V-55kW trở xuống, điều chỉnh từ 2.5 đến 8kHz cho 400V-90kW trở lên |
Điều khiển PID
(PID control) | Điều chỉnh hệ số phóng đại tỷ lệ (P), thời gian tích phân (I), thời gian vi phân (D) và bộ lọc trễ. |
Điều khiển Momen
(Torque control) | Thông số đầu vào lệnh điện áp: DC 0 đến ±10V |
Thời gian Tăng/Giảm tốc
(Acceleration/deceleration time) | 0.01 đến 6000 giây. Có thể chọn giữa các thời gian tăng/giảm tốc 1, 2, 3 và 4. Chức năng tự động tăng/giảm tốc. Điều chỉnh được mẫu tăng/giảm tốc đường chữ S 1 và 2. |
Phanh DC
(DC braking) | Điều chỉnh tần số bắt đầu phanh (0 đến 120Hz), lực phanh (0 đến 100%) và thời gian phanh (0 đến 20 giây). Tích hợp chức năng phanh dừng khẩn cấp và chức năng cố định trục động cơ. |
| Thông số vận hành (Operation specifications) |
Chạy Thuận/Quay Ngược

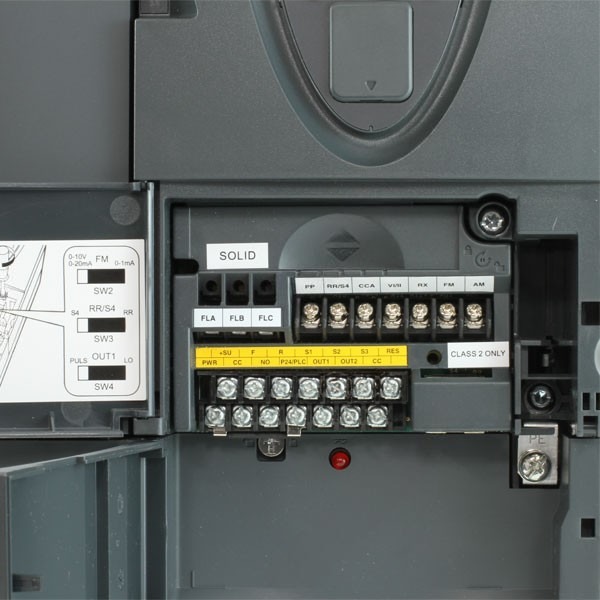

(Forward run/reverse run) | Đóng F-CC để chạy thuận, đóng R-CC để chạy ngược, đóng cả hai để chạy ngược. Mở ST-CC để dừng tự do (coast stop). Dừng khẩn cấp bằng thao tác trên bảng điều khiển hoặc bảng đấu nối. |
| Chạy Nhấp (Jog run) | Chế độ Jog, nếu được chọn, cho phép vận hành jog từ bảng điều khiển. Có thể vận hành jog bằng bảng đấu nối bằng cách cài đặt tham số. |
Vận hành tốc độ đặt trước
(Preset speed operation) | Bằng cách thay đổi kết hợp Mở/Đóng giữa S1, S2, S3, RR/S4-CC, cài đặt tần số + vận hành 15 cấp tốc độ. Có thể lựa chọn giữa thời gian tăng/giảm tốc, giới hạn momen và V/f theo tần số cài đặt. |
| Thử lại (Retry) | Có khả năng khởi động lại sau khi kiểm tra các linh kiện mạch chính trong trường hợp chức năng bảo vệ được kích hoạt. Lựa chọn tùy chỉnh tối đa 10 lần. Điều chỉnh thời gian chờ (0 đến 10 giây). |
Chống Stall mềm
(Soft stall) | Tự động điều khiển giảm tải khi quá tải. (Mặc định: TẮT) |
Bật/Tắt quạt làm mát
(Cooling fan ON/OFF) | Quạt làm mát sẽ tự động dừng để đảm bảo tuổi thọ lâu dài khi không cần thiết. |
Khóa phím bảng điều khiển
(Operation panel key operation ON/OFF control) | Có thể chọn cấm phím: chỉ phím STOP, chỉ phím MODE, v.v. Tất cả các thao tác phím đều có thể bị cấm. |
Điều khiển duy trì bằng năng lượng tái sinh
(Regenerative power ride-through control) | Có thể giữ cho động cơ chạy bằng năng lượng tái sinh trong trường hợp mất điện tạm thời. (Mặc định: TẮT) |
Tự động khởi động lại
(Auto-restart operation) | Có thể khởi động lại động cơ đang quay tự do theo tốc độ và hướng của nó. (Mặc định: TẮT) |
Vận hành theo mẫu đơn giản
(Simplified pattern operation) | Có thể chọn mỗi 8 mẫu trong 2 nhóm từ tần số vận hành 15 tốc độ. Tối đa 16 loại vận hành. Có thể vận hành bằng bảng đấu nối / vận hành lặp lại. |
Chuyển đổi nguồn điện lưới
(Commercial inverter switching) | Có thể chuyển đổi vận hành bằng nguồn điện lưới thương mại hoặc biến tần. |
Vận hành tốc độ cao tải nhẹ
(Light-load high-speed operation) | Tăng hiệu suất vận hành của máy bằng cách tăng tốc độ quay của động cơ khi hoạt động dưới tải nhẹ. |
Chức năng Bù độ trượt (Drooping)
(Drooping function) | Khi hai hoặc nhiều biến tần được sử dụng để vận hành một tải duy nhất, chức năng này ngăn tải tập trung vào một biến tần do mất cân bằng. |
Chức năng Ghi đè (Override)
(Override function) | Có thể điều chỉnh tín hiệu đầu vào bên ngoài theo giá trị lệnh tần số vận hành. |
| Chức năng bảo vệ (Protective function) |
Các chế độ bảo vệ
(Protective function) | Chống stall, giới hạn dòng điện, quá dòng, quá áp, ngắn mạch phía tải, lỗi chạm đất phía tải, thấp áp, mất điện tạm thời (15ms trở lên), điều khiển không dừng khi mất điện tạm thời, bảo vệ quá tải, quá tải tay van (arm overload) khi khởi động, quá dòng phía tải khi khởi động, quá dòng và quá tải tại điện trở hãm động năng, quá nhiệt, dừng khẩn cấp. |
Đặc tính rơ-le nhiệt điện tử
(Electronic thermal characteristic) | Có thể chuyển đổi giữa động cơ tiêu chuẩn / động cơ VF momen không đổi, điều chỉnh bảo vệ quá tải và mức chống stall. |
Reset chức năng bảo vệ
(Reset) | Reset bằng cách đóng tiếp điểm 1a (hoặc mở tiếp điểm 1b), hoặc bằng bảng điều khiển. Hoặc TẮT/BẬT nguồn cấp. Chức năng này cũng được sử dụng để lưu và xóa lịch sử lỗi. |
