Biến tần ABB ASC150-03E-06A7-2

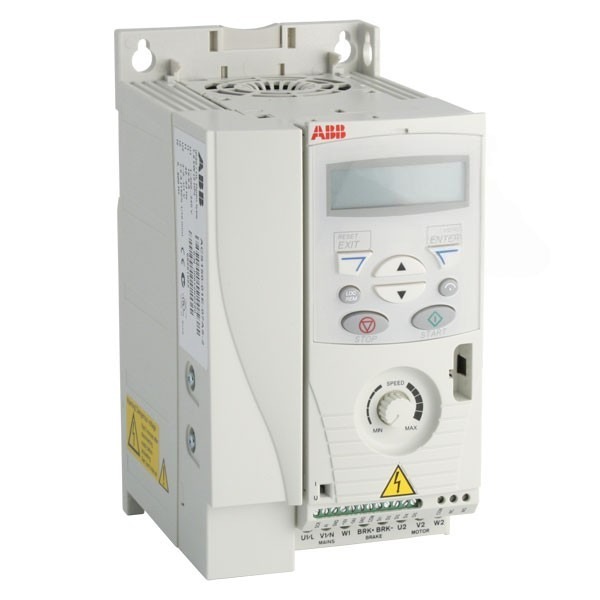

Biến tần ABB ACS150 - frame size R1
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 2
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 3
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 4
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 5
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 6
Biến tần ABB ASC150-03E-06A7-2 - Ảnh 7

Tương tự

3 kho Hà Nội, HCM, Cần Thơ.
Chính hãng, đủ CO CQ
Bảo hành 1-2 năm
0964289490
Công suất (kW)1.1
Điện áp3P220V→3P220V
NướcThụy Sĩ
SKU: ASC150-03E-06A7-2 Danh mục: Thương hiệu:

Mô tả

Tổng quan sản phẩm và Giá trị chiến lược

Biến tần ABB ASC150-03E-06A7-2 là dòng sản phẩm linh kiện truyền động cao cấp thuộc dải ABB Component Drives, cung cấp giải pháp chuyển đổi nguồn điện tối ưu từ lưới 3 pha 220V.

Thiết bị đạt công suất định mức 1.1kW tương đương 1.5 hp, thiết kế chuyên biệt nhằm đáp ứng các yêu cầu khắt khe của ngành chế tạo máy tự động hóa OEM hiện đại.

Giá trị cốt lõi của sản phẩm nằm ở độ bền cơ khí tiêu chuẩn Châu Âu, cấu trúc phần cứng tối ưu, tích hợp sẵn mạch hãm phanh Brake Chopper mạnh mẽ.

Thiết bị kết hợp công nghệ cấu hình tham số thông minh FlashDrop không cần cấp nguồn, giúp tiết kiệm tối đa thời gian lắp ráp và cấu hình hàng loạt.

Điều này giúp các nhà tích hợp hệ thống nâng cao hiệu suất vận hành tổng thể cho toàn bộ dây chuyền máy móc công nghiệp quy mô vừa.

Thiết bị mang lại sự tin cậy tuyệt đối và hiệu quả kinh tế cao cho các dự án tự động hóa đòi hỏi hoạt động liên tục.

Thông số kỹ thuật chi tiết và Cấu trúc cơ khí

Đặc tính phần cứngThông số kỹ thuật chi tiết
Công suất định mức1.1kW (1.5 hp) – Nguồn vào 3P 200…240V, ngõ ra 3P 220V
Dòng điện định mức6.7 A (liên tục tại nhiệt độ môi trường 40 độ C)
Khả năng chịu tảiChịu quá tải 1.5 x I_2N trong 1 phút; quá tải khởi động 1.8 x I_2N trong 2 giây
Dải tần số ngõ raTừ 0 đến 500 Hz, đáp ứng điều khiển tốc độ biến thiên linh hoạt
Khung vỏ & Tản nhiệtFrame Size R1, quạt tản nhiệt cưỡng bức tối ưu gá cạnh nhau side-by-side
Cấp bảo vệ & Bo mạchIP20 / Protected Chassis kết hợp bo mạch tráng phủ Coated boards chống bụi

Giao diện điều khiển tại chỗ và Hệ thống Cổng I/O tiêu chuẩn

Giao diện điều khiển cố định tích hợp màn hình LCD hiển thị rõ nét, chiết áp xoay cơ khí chỉnh tần số mượt mà, hỗ trợ kết nối cổng FlashDrop giúp cài đặt thông số nhanh chóng.

Hệ thống ngõ vào ra I/O lập trình linh hoạt theo chuẩn ABB Standard Macro bao gồm 5 đầu vào số hỗ trợ cả hai chế độ PNP và NPN.

Thiết bị tích hợp 1 ngõ vào analog, 1 ngõ ra rơ-le chất lượng cao NO+NC và nguồn phụ 24VDC cho thiết bị ngoại vi.

Ngõ ra rơ-le chất lượng cao hỗ trợ dòng điện liên tục lên đến 2 A rms, điều khiển thiết bị ngoại vi an toàn tuyệt đối.

Sản phẩm ứng dụng hiệu quả cho máy ép nhựa mini, máy cắt bao bì, băng tải tải trọng trung bình và các dây chuyền tự động hóa 3 pha 220V.

Thông số

1. NGUỒN CẤP VÀ CÔNG SUẤT (Input power connection)
Dải điện áp và công suất • 1 pha, 200 đến 240 V ±10%: 0.37 đến 2.2 kW (0.5 đến 3 hp)
• 3 pha, 200 đến 240 V ±10%: 0.37 đến 2.2 kW (0.5 đến 3 hp)
• 3 pha, 380 đến 480 V ±10%: 0.37 đến 4 kW (0.5 đến 5 hp)
Tần số nguồn cấp (Frequency)48 đến 63 Hz
Hệ số công suất (Power factor)0.98
2. ĐẦU RA ĐỘNG CƠ (Motor connection)
Điện áp đầu ra (Voltage)3 pha, từ 0 đến điện áp nguồn cấp (Usupply)
Tần số đầu ra (Frequency)0 đến 500 Hz
Khả năng tải liên tục (Continuous loading)Dòng đầu ra định mức I2N (với momen không đổi ở nhiệt độ môi trường tối đa 40°C)
Khả năng quá tải (Overload capability) • Tải nặng: 1.5 x I2N trong 1 phút mỗi chu kỳ 10 phút
• Lúc khởi động: 1.8 x I2N trong 2 giây
Tần số đóng cắt (Switching frequency)Mặc định 4 kHz. Tùy chọn điều chỉnh từ 4 đến 12 kHz (mỗi bước 4 kHz), (hỗ trợ 16 kHz với v1.31b+)
Thời gian tăng / giảm tốc0.1 đến 1800 giây
Hãm động năng (Braking)Tích hợp sẵn bộ hãm tiêu chuẩn (Inbuilt brake chopper – Khả năng hãm 100%)
3. CỔNG ĐIỀU KHIỂN & LẬP TRÌNH (Programmable control connections)
1 Đầu vào tương tự (Analog input) • Tín hiệu Áp: 0 (2) đến 10 V, Rin > 312 kΩ
• Tín hiệu Dòng: 0 (4) đến 20 mA, Rin = 100 Ω
• Độ phân giải: 0.1% | Độ chính xác: ±1%
• Nguồn tham chiếu biến trở: 10V ±1% max, 10 mA (R < 10 kΩ)
Nguồn phụ nội bộ (Auxiliary voltage)24 V DC ±10%, tối đa 200 mA
5 Đầu vào số (Digital inputs) • 12 đến 24 V DC (dùng nguồn trong hoặc ngoài)
• Hỗ trợ PNP và NPN
• Đầu vào nhận xung tốc độ cao: 0 đến 16 kHz
• Trở kháng đầu vào: 2.4 kΩ
1 Đầu ra Rơ-le (Relay output) • Loại: NO + NC
• Điện áp đóng cắt tối đa: 250 V AC / 30 V DC
• Dòng cắt tối đa: 0.5 A / 30 V DC; 5 A / 230 V AC
• Dòng liên tục tối đa: 2 A rms
4. ĐIỀU KIỆN MÔI TRƯỜNG VẬN HÀNH (Environmental limits)
Nhiệt độ môi trường vận hành-10 đến 40°C (14 đến 104°F), không đóng băng. Có thể hoạt động tới 50°C (122°F) nếu giảm tải 10%.
Độ cao vận hành (Altitude)Đạt dòng định mức từ 0 đến 1000 m. Giảm tải 1% cho mỗi 100 m khi hoạt động từ 1000 m đến 2000 m.
Độ ẩm tương đối (Relative humidity)Dưới 95% (không ngưng tụ hơi nước)
Cấp bảo vệ vỏ (Protection class)IP 20 / Protected Chassis (Màu sắc vỏ: NCS 1502-Y, RAL 9002, PMS 420 C)
Mức độ nhiễm bẩn (Contamination levels) Theo IEC721-3-3: Không cho phép bụi dẫn điện
• Vận chuyển: Class 1C2 (khí hóa chất), Class 1S2 (hạt rắn)
• Lưu kho: Class 2C2 (khí hóa chất), Class 2S2 (hạt rắn)
• Vận hành: Class 3C2 (khí hóa chất), Class 3S2 (hạt rắn)
5. TIÊU CHUẨN VÀ EMC (Product compliance)
Chứng nhận và Tiêu chuẩn chungUL, cUL, CE approvals, C-Tick, GOST-R. Tuân thủ Low voltage Directive 73/23/EEC, Machinery Directive 98/37/EC, EMC Directive 89/336/EEC. Hệ thống quản lý chất lượng ISO 9001 và Môi trường ISO 14001.
Tiêu chuẩn EMC (EN61800-3)Tích hợp sẵn bộ lọc cho Môi trường thứ 2 (2nd environment filter), phân phối không hạn chế với cáp động cơ dài tối đa 30 m (98 ft).

Tài liệu sản phẩm

ABB ACS150_Catalog (ENG)

12 trang | Cập nhật: 27-08-2026

ABB ACS150_Manual (ENG)

Cập nhật: 27-08-2026
