Biến tần ABB ACS480-04-12A2-1

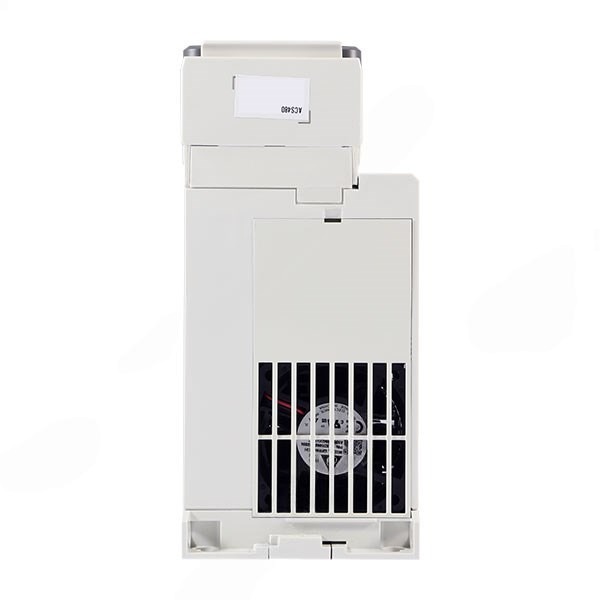

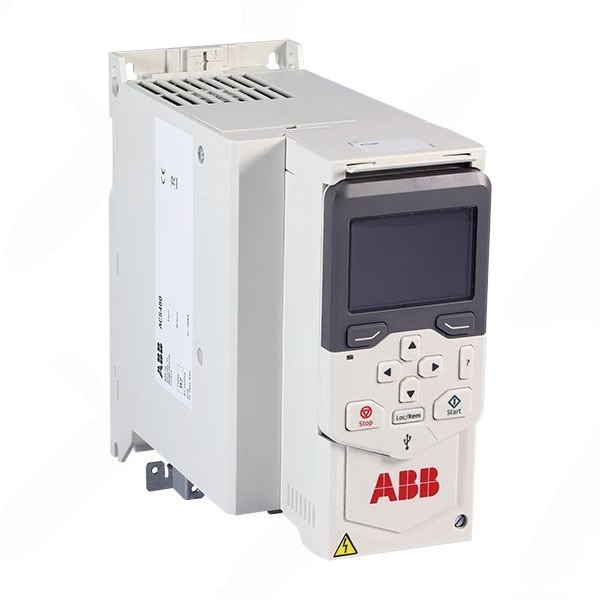

Biến tần ABB ACS480 - frame size R2
Biến tần ABB ACS480-04-12A2-1 - Ảnh 2
Biến tần ABB ACS480-04-12A2-1 - Ảnh 3
Biến tần ABB ACS480-04-12A2-1 - Ảnh 4
Biến tần ABB ACS480-04-12A2-1 - Ảnh 5
Biến tần ABB ACS480-04-12A2-1 - Ảnh 6
Biến tần ABB ACS480-04-12A2-1 - Ảnh 7
Biến tần ABB ACS480-04-12A2-1 - Ảnh 8
Biến tần ABB ACS480-04-12A2-1 - Ảnh 9

Tương tự

3 kho Hà Nội, HCM, Cần Thơ.
Chính hãng, đủ CO CQ
Bảo hành 1-2 năm
0964289490
Công suất (kW)2.2
Điện áp1P220V→3P220V
NướcThụy Sĩ
SKU: ACS480-04-12A2-1 Danh mục: Thương hiệu:

Mô tả

Tổng quan sản phẩm và Giá trị ứng dụng

Biến tần ABB ACS480-04-12A2-1 là mã sản phẩm công suất lớn nhất trong dải nguồn 1 pha của dòng ACS480, chuyên phục vụ các tải nặng. Thiết bị cung cấp nguồn năng lượng mạnh mẽ cùng khả năng điều khiển vô cùng linh hoạt cho các hệ thống máy móc phức tạp.

Sản phẩm giúp nâng cao năng suất vận hành, giảm thiểu sự cố bất ngờ và tối ưu hóa chi phí năng lượng cho nhà máy. Thiết kế phần cứng chuẩn mực đảm bảo độ tin cậy tuyệt đối trong suốt quá trình khai thác lâu dài.

Thông số phần cứng cơ bản

Đặc tínhThông số kỹ thuật
Ngõ vào1 pha, 200 đến 240 V (+10%/-15%)
Công suất2.2 kW (tải nặng HD) / 3.0 kW (tải nhẹ LD)
Dòng điệnDòng định mức I_N: 12.2 A, I_max: 17.6 A
Khung vỏ & Trọng lượngFrame Size R2, IP20: 5.19 kg

Tính năng công nghệ và Tiết kiệm năng lượng

Tích hợp mạch bãm phanh công suất cao giúp xử lý hiệu quả nguồn năng lượng tái sinh khi giảm tốc độ đột ngột. Thuật toán điều khiển động cơ tiên tiến giúp tối ưu hóa hiệu suất và giảm thiểu phát thải nhiệt năng.

Bộ lọc EMC C2 giúp hạn chế tối đa nhiễu sóng hài phát ra lưới điện xung quanh khu vực hoạt động. Chức năng an toàn STO tích hợp sẵn giúp bảo vệ hệ thống cơ khí và con người an toàn tuyệt đối.

Hệ thống điều khiển và Tiện ích mở rộng

Hệ thống I/O phong phú kết hợp cùng cổng truyền thông Modbus RTU tiêu chuẩn công nghiệp mạnh mẽ. Hỗ trợ các module mở rộng chức năng cắm nhanh tiện lợi khi có nhu cầu nâng cấp hệ thống mở rộng.

Giao diện cấu hình trực quan giúp kỹ thuật viên dễ dàng thao tác và vận hành thiết bị hiệu quả. Sản phẩm khẳng định vị thế dẫn đầu của ABB trong công nghệ truyền động điện tử.

Thông số

1. NGUỒN CẤP VÀ CÔNG SUẤT (Mains connection)
Dải điện áp và công suất (Voltage and power range) • 1-phase, 200 V to 240 V, +10%/-15%: từ 0.37 to 22 kW
• 3-phase, 200 V to 240 V, +10%/-15%: từ 0.37 to 22 kW
• 3-phase, 380 to 480 V, +10%/-15%: từ 0.75 up to 22 kW
Tần số nguồn cấp (Frequency)from 48 to 63 Hz
Cấp hiệu suất (Efficiency class)IE2 (theo IEC 61800-9-2)
2. ĐẦU RA ĐỘNG CƠ (Motor connection)
Điện áp & Tần số đầu ra0 to UN, 3-phase | Tần số: 0 to 599 Hz
Chế độ điều khiển động cơ (Motor control)Scalar and vector control
Điều khiển Tốc độ (Speed control) • Độ chính xác tĩnh (Static accuracy): 20% độ trượt định mức của động cơ
• Độ chính xác động (Dynamic accuracy): 1% seconds with 100% torque step
3. AN TOÀN CHỨC NĂNG VÀ EMC (Functional safety & EMC)
An toàn chức năng (Functional safety)Safe Torque Off (STO according EN 61800-5-2); IEC 61508 ed2: SIL 3; IEC 61511: SIL 3; IEC 62061: SIL CL 3; EN ISO 13849-1: PL e
Tiêu chuẩn EMC (EN 61800-3: 2004 + A1: 2012)Biến tần gắn tủ ACS480 tích hợp sẵn bộ lọc tiêu chuẩn Category C2 (built-in C2 category filter as standard)
Tuân thủ Sóng hài (Harmonics compliance)Khi lắp đặt biến tần ACS480 vào lưới điện công cộng, có thể cần thêm các giải pháp giảm sóng hài bên ngoài để tuân thủ IEC 61000-3-12 hoặc IEC 61000-3-2. Tham khảo thêm manual phần cứng.
4. ĐIỀU KIỆN MÔI TRƯỜNG VẬN HÀNH (Environmental limits)
Nhiệt độ môi trường (Ambient temperature) • Vận chuyển & Lưu kho (Transport & Storage): -40 to +70 °C
• Khu vực vận hành (Operation area): -10 to +50 °C không cần giảm tải (không đóng băng); +50 °C - +60 °C có giảm tải
Phương pháp làm mát (Cooling method)Khí sạch khô, làm mát bằng không khí (Air-cooled, Dry clean air)
Độ cao vận hành (Altitude) • 0 to 1,000 m: Không cần giảm tải (Without derating)
• 1,000 to 2,000 m: Giảm tải 1% cho mỗi 100 m
• Trên 2,000 m: Liên hệ đại diện ABB tại địa phương để biết thêm chi tiết
Độ ẩm tương đối (Relative humidity)5 to 95%, không cho phép ngưng tụ hơi nước
Cấp bảo vệ vỏ (Degree of protection)IP20
Cấp độ nhiễm bẩn (Contamination levels) Không cho phép bụi dẫn điện (No conductive dust allowed)
• Lưu kho (Storage): IEC 60721-3-1. Class 1C2 (chemical gases), Class 1S2 (solid particles)*
• Vận chuyển (Transportation): IEC 60721-3-2. Class 2C2 (chemical gases), Class 2S2 (solid particles)*
• Vận hành (Operation): IEC 60721-3-3. Class 3C2 (chemical gases), Class 3S2 (solid particles)*
* C = chemically active substances | S = mechanically active substances
5. TIÊU CHUẨN VÀ CHỨNG NHẬN (Product compliance)
Chứng nhận tiêu chuẩn sản phẩmCE, Low Voltage Directive 2014/34/EU, EN 61800-5-1: 2007, Machinery Directive 2006/42/EC, EN 61800-5-2: 2007, EMC Directive 2014/30/EU, EN 61800-3: 2004 + A1: 2012, RoHS directive 2011/65/EU, Quality assurance system ISO 9001, Environmental system ISO 14001, Waste electrical and electronic equipment directive (WEEE) 2002/96/EC, EC RoHS directive 2011/65/EU, TÜV certification for functional safety, UL, cUL certification, UKCA, Ecodesign (EU) 2019/1781

Tài liệu sản phẩm

ABB ACS480_Catalog RevG (ENG)

48 trang | Cập nhật: 05-09-2026

ABB ACS480_Manual (ENG)

262 trang | Cập nhật: 05-09-2026
