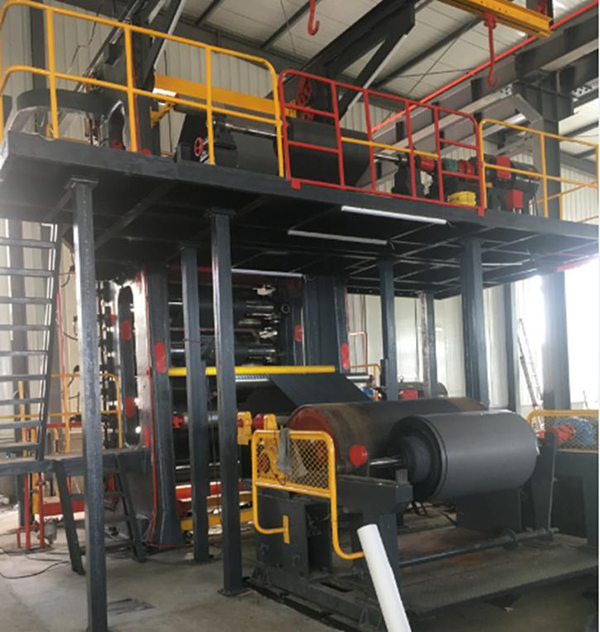

Máy cán siêu bóng là một thiết bị đánh bóng bằng áp lực trong công nghiệp sản xuất giấy. Hình dạng của nó tương tự như máy cán thông thường nhưng có số lượng trục lăn lớn hơn. Máy cán siêu bóng được áp dụng cho các loại giấy có tráng phủ, giấy men, giấy viết, giấy in offset và các loại giấy văn hóa khác, cũng như giấy cách điện như giấy tụ điện.
Nguyên lý làm việc của máy cán siêu bóng
Khi giấy tiếp xúc với trục lăn nhiệt trong quá trình vận hành, trục lăn nhiệt sẽ truyền năng lượng nhiệt vào giấy trong một thời gian rất ngắn. Khi năng lượng nhiệt đạt đến độ sâu tới hạn nhất định (thường được coi là 0.007μm), nhiệt độ bề mặt giấy đạt đến hoặc gần điểm hóa mềm của thủy tinh, khi đó tính dẻo của giấy được tăng cường.
Lúc này, trục lăn mềm bị biến dạng đàn hồi dưới áp lực, tạo ra vùng tiếp xúc bề mặt. Trục lăn cứng với bề mặt như gương sẽ làm cho giấy đã được hóa dẻo trở nên nhẵn bóng và giữ được độ dày thích hợp, tương tự như chức năng của máy ép định hình.
Máy cán siêu bóng thuộc loại thiết bị xử lý giấy chuyên dụng. Các máy trong nước thường được trang bị cảm biến của các hãng nước ngoài, kết hợp với biến tần và PLC như tiêu chuẩn. Biến tần INVT đã thay đổi tình trạng độc quyền của các sản phẩm nước ngoài trong ngành giấy cán áp lực siêu cao.
Giải pháp của INVT: tích hợp công nghệ cao trong phòng thí nghiệm R&D
Yêu cầu của khách hàng: nhanh, phẳng, ổn định trong quá trình tăng và giảm tốc.
- Độ tuyến tính khi tăng/giảm tốc: khách hàng yêu cầu giấy sau xử lý có thể khởi động với tốc độ tuyến tính biến đổi từ 0~480m/phút, và trong quá trình thay đổi tốc độ không được xảy ra rung lắc hoặc đứt giấy.
- Đáp ứng nhiều quy trình phức tạp: phục vụ các loại giấy và yêu cầu chất lượng khác nhau, dải khối lượng từ 80g/m² đến 17g/m² (độ dày của giấy vệ sinh một mặt), bao gồm cả quy trình phun nước tạo ẩm ở giai đoạn cuối.
- Chi phí thấp, hiệu quả cao: chức năng bù PID tự động và chính xác theo đường kính cuộn giấy, không gây đứt giấy, thời gian dừng nhanh tức thì ngắn, không lãng phí vật liệu hoặc hỏng đường giấy, chi phí tổng thể thấp.
Giải pháp kỹ thuật
Dựa trên yêu cầu khách hàng, INVT đưa ra sản phẩm chủ lực – dòng GD350, biến tần đa năng hiệu suất cao với chức năng PID điều khiển lực căng. Đồng thời, để điều khiển quạt, máy chủ sử dụng dòng GD200A, biến tần điều khiển vector vòng hở đa dụng hiệu suất cao.
*Hiện dòng GD350 đã ngừng bán tại Việt Nam, dòng mới thay thế là GD350A.

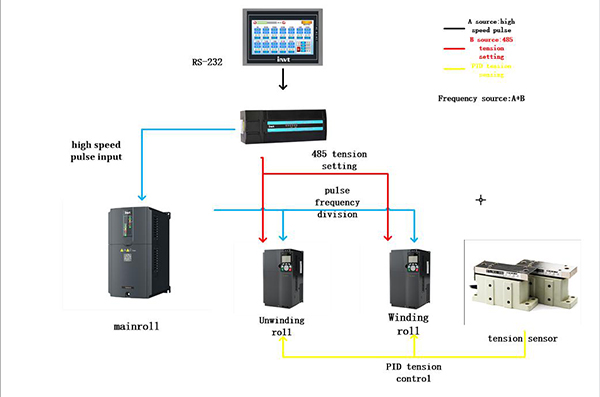

Cấu trúc hệ thống

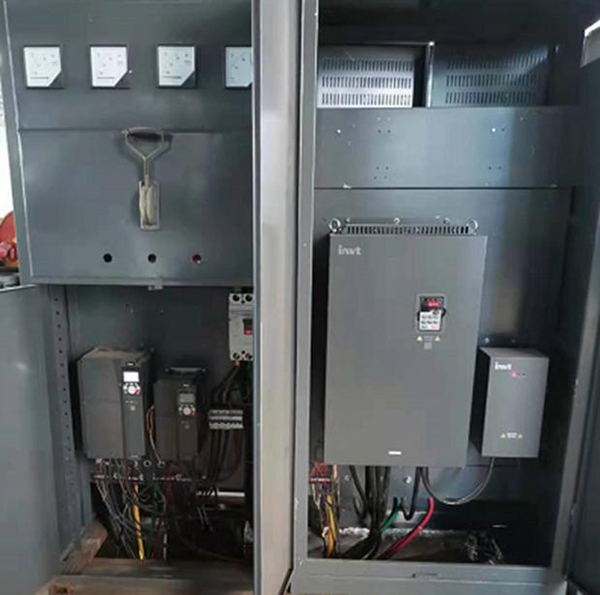

Bên trái tủ điện:
- GD350 (37kW) điều khiển xả cuộn giấy bằng cảm biến lực căng và điều khiển tần số, đảm bảo tốc độ xả giấy ổn định và lực căng giữ ở mức hằng định.
- GD350 (15kW) điều khiển cuộn lại giấy bằng cảm biến lực căng và điều khiển tần số, giữ tốc độ cuộn giấy ổn định và lực căng không đổi.
Bên phải tủ điện: GD200A 160kW là biến tần chính, cung cấp xung chia tần số cho bánh răng chính và thêm đường cong S cho việc cuộn giấy, giúp đầu ra trơn tru.
Ưu điểm của giải pháp INVT
1. Thuật toán điều khiển lực căng tiên tiến
Chế độ xả cuộn chuyên dụng của GD350 có chức năng tính toán đường kính cuộn tự động và ba cổng đầu ra PID điều chỉnh lực căng tự động, đảm bảo lực căng hằng định, nhanh, ổn định và ít dao động ngay cả với giấy mỏng 17g/m² (giấy vệ sinh một mặt).
2. Nâng cấp hơn so với chức năng master-slave thông thường
Trong chế độ xả cuộn theo xung từ máy chủ, GD350 nhận tín hiệu analog từ cảm biến lực căng bên ngoài và sử dụng chức năng PID của nhóm P09, giúp cuộn lại giấy chính xác theo máy chủ, giữ lực căng và ngăn giấy 17g/m² bị đứt.
3. Giao diện bàn phím LCD giúp dễ dàng hiệu chỉnh
Bàn phím LCD có mô tả tham số bằng tiếng Trung/Anh, giám sát liên tục các thông số như dòng điện, điện áp, tốc độ, mô-men xoắn, giúp tiện lợi trong việc cài đặt và theo dõi trạng thái master-slave.
4. Tích hợp công nghệ cao trong phòng thí nghiệm
Chức năng bù quán tính ngược: Khi sử dụng bù ma sát và quán tính tiêu chuẩn, việc xả cuộn có thể không cung cấp đủ lực căng nếu đường kính cuộn nhỏ, dẫn đến PID không hoạt động. Vì vậy, cần cho trục xả cuộn tham gia chủ động vào quá trình xả để bù ngược mô-men xoắn, giúp vận hành giấy trơn tru hơn.
Tổng kết
Máy cán siêu bóng là thiết bị xử lý giấy cao cấp, giá thành máy nhập khẩu thường trên một triệu nhân dân tệ. INVT đã ứng dụng dòng GD350 trong thiết bị cán giấy siêu bóng, phá thế độc quyền của sản phẩm nước ngoài trong ngành giấy ép siêu áp lực, đồng thời lấp đầy khoảng trống về công nghệ điều khiển tần số trong nước cho thiết bị cao cấp.
Ngoài ra, INVT còn có các giải pháp hệ thống hoàn chỉnh, hỗ trợ đầy đủ cho sản xuất thiết bị xử lý giấy trong nước như: giấy carton (máy cắt ngang, máy chia cuộn), giấy vệ sinh (máy chia cuộn và cuộn lại), giấy A4 (máy cắt theo chiều dài cố định, máy chia cuộn và cuộn lại).
Trong tương lai, INVT sẽ tiếp tục cung cấp các giải pháp hệ thống hiệu quả và toàn diện hơn cho ngành xử lý giấy, hỗ trợ các nhà sản xuất trong và ngoài nước phát triển nhanh chóng.
