Bối cảnh:
Phía bên trái là biến tần GD200A-110G/132P-4, điều khiển bơm 110kW. Khoảng cách giữa bơm và biến tần khoảng 250 mét, do đó cần lắp thêm cuộn kháng AC ngõ ra.
Bơm nước từ giếng vào bồn nước làm mát.

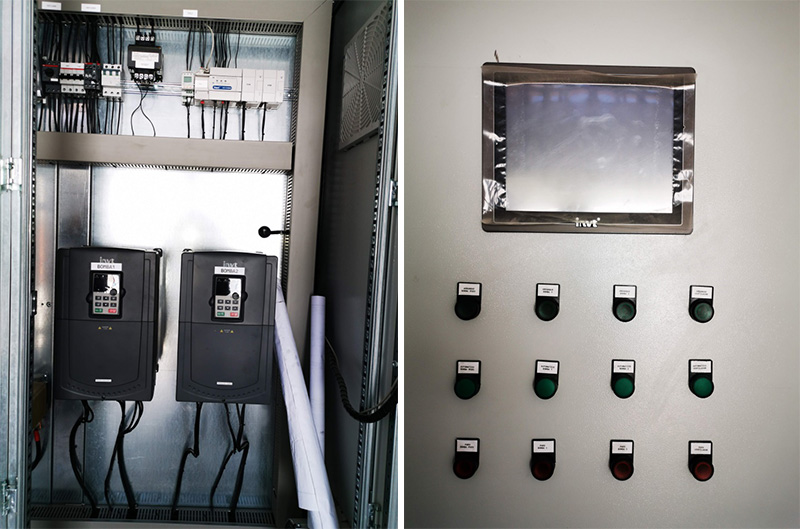

Phía bên phải là hai biến tần GD200A-022G/030P-4 dùng để bơm nước làm mát từ bồn nước làm mát lên bồn chứa cao hơn.
Sử dụng PLC dòng IVC1 của INVT, module analog I/O và màn hình HMI dòng VT070 để điều khiển hai biến tần GD200A-022G/030P-4.
PLC thu thập tín hiệu nhiệt độ và áp suất trong bồn nước làm mát, sau đó khởi động hoặc dừng biến tần theo giá trị phản hồi từ cảm biến mực nước trong bồn.
- Khi mực nước trong bồn làm mát xuống thấp, biến tần 110kW sẽ khởi động để bơm nước từ giếng sâu vào bồn để bù nước.
- Khi mực nước đạt mức cao, hai biến tần 22kW sẽ điều khiển hai bơm bơm nước lên bồn chứa cao, giúp làm trống bồn trung gian.
- Khi nước xuống dưới mức thấp đã cài đặt, biến tần 110kW lại khởi động để tiếp tục bơm nước giếng vào.
- Khi nước trong bồn làm mát lại đạt mức cao, hai bơm 22kW sẽ tiếp tục hoạt động. Chu kỳ này lặp lại liên tục.
Nhờ vậy, cả hệ thống được điều khiển tự động qua HMI với các cài đặt đơn giản về mức nước cao/thấp, nhiệt độ và áp suất. Các bơm hoạt động hoàn toàn tự động theo điều kiện thực tế, giúp tiết kiệm năng lượng và thuận tiện khi sử dụng.
Tính năng sản phẩm:
- Tích hợp cảm biến nhiệt độ, áp suất và mức nước vào hệ thống;
- Tất cả được điều khiển thông qua PLC và HMI;
- Giải pháp tiết kiệm năng lượng, điều khiển chính xác và tự động hóa hoàn toàn.
Danh sách thiết bị:
- 1 biến tần GD200A-110G/132P-4
- 1 cuộn kháng ngõ ra
- 2 biến tần GD200A-022G/030P-4
- 1 PLC IVC1-1006-MAR
- 2 module IVC1-5AM
- 1 màn hình HMI VT070 có Ethernet
