Bài viết này trình bày giải pháp sử dụng PLC dòng AX-70 và servo drive DA200 của INVT trong ứng dụng trải vải theo chiều dài và số lượng yêu cầu của người dùng. Trong dự án này, HMI được dùng để nhập dữ liệu và giám sát quá trình vận hành.
1. Giới thiệu

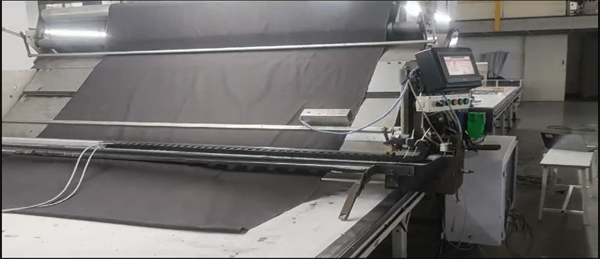

Máy trải vải gồm ba thành phần chính: 3 cảm biến encoder, bộ servo drive và động cơ, PLC AX-71 và HMI.
1) PLC và HMI
PLC đảm nhận vai trò điều khiển toàn bộ quy trình vận hành máy. HMI được sử dụng để cài đặt các thông số như chiều dài vải, số lượng cần trải, khởi động/dừng chu trình, thao tác thủ công, cài đặt hệ thống và các chức năng tùy chỉnh khác.
2) 3 Encoder
- Hai encoder được bố trí ở cạnh giường máy để đo chiều dài vải.
- Một encoder khác nằm ở phía bộ nạp, cũng dùng để đo chiều dài vải.
3) Quy trình hoạt động
- Cuộn vải được đặt phía trên và được kéo bằng hệ thống servo có phản hồi từ encoder.
- Người dùng nhập chiều dài và số lượng vải cần trải qua HMI, sau đó nhấn nút khởi động.
- Theo chiều dài đã nhập, bộ phận di chuyển phía trên tiến về phía trước.
- Khi đạt chiều dài, hệ thống servo bắt đầu trải vải xuống giường, trong khi đó chiều dài vải tiếp tục được đo bởi encoder.
- Trong quá trình trải, phần đầu máy sẽ lùi về phía sau. Khi chiều dài yêu cầu được trải xong, hệ thống cắt tự động sẽ cắt vải. Chu trình này lặp lại đến khi đủ số lượng.
Phần đầu di chuyển được điều khiển bằng hệ thống drive và động cơ INVT.
2. Thông tin dự án và giải pháp
Thông tin dự án
- Đây là loại máy trải vải tự động lý tưởng cho sản xuất hàng loạt.

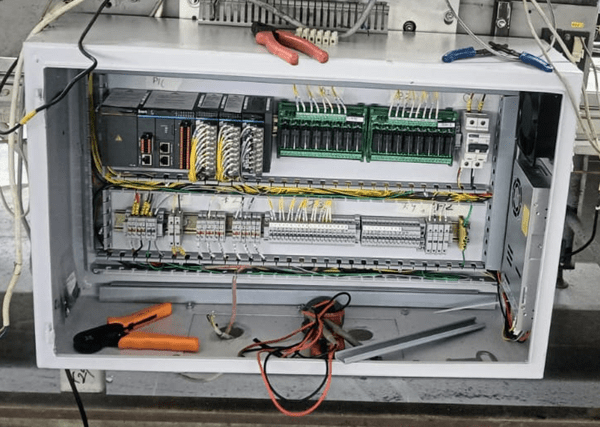

- PLC AX71 loại transistor được sử dụng để điều khiển toàn bộ quy trình.
- 3 encoder dùng để phản hồi và đo chiều dài vải.
- Chiều dài và số lượng vải có thể thay đổi theo yêu cầu.
- Hệ thống có chức năng cắt tự động khi vải được trải theo chiều dài yêu cầu.
- Một biến tần VFD được dùng để xả nguyên liệu từ cuộn vải.
Giải pháp của INVT
| Thiết bị | Mã sản phẩm | Số lượng |
|---|---|---|
| PLC | AX-71-C-1608N | 1 |
| HMI | VS-070HE-1 | 1 |
| Servo Drive | SV-DA200-1R5-4-E0 | 1 |
| Servo Motor | IMS20A-10M15C30C-4 | 1 |
| Biến tần | GD20 | 2 |
3. Ưu điểm và lợi ích
- Ngày nay, các nhà máy dệt đều hướng đến sản xuất hàng loạt. Việc sử dụng máy trải vải giúp tăng tốc và đơn giản hóa quá trình.
- Trước đây cần nhiều nhân công để trải vải, nay chỉ cần một người vận hành có thể làm việc hiệu quả như một nhóm.
- Ở chế độ tự động, máy có thể tự trải vải mà không cần sự can thiệp của nhân công.
4. Kết luận
Thông qua quá trình ứng dụng, có thể thấy nhiều doanh nghiệp ngành dệt vẫn còn phụ thuộc vào phương pháp thủ công và công nghệ lỗi thời. Việc triển khai giải pháp tự động hóa của INVT giúp tăng tốc độ, độ tin cậy và hiệu quả trong quá trình sản xuất.
5. Định hướng tương lai
Hiện vẫn còn rất nhiều nhà sản xuất sử dụng phương pháp thủ công để trải vải, gây lãng phí lớn về chi phí, nhân lực và thời gian. Việc ứng dụng giải pháp này sẽ giúp họ tiết kiệm chi phí, rút ngắn thời gian làm việc, đồng thời nâng cao độ chính xác và hiệu quả sản xuất.
