Bối cảnh
Với sự phát triển nhanh chóng của các ngành công nghiệp như thực phẩm và dược phẩm, vai trò của máy đóng gói bằng màng co nhiệt trong dây chuyền sản xuất tự động ngày càng trở nên quan trọng. Chức năng chính của máy là bọc màng co quanh sản phẩm hoặc bao bì. Thông qua quá trình gia nhiệt, màng co co lại và ôm chặt lấy sản phẩm, giúp niêm phong, chống ẩm và bảo quản.
Tuy nhiên, các máy đóng gói màng co truyền thống tồn tại nhiều hạn chế như hiệu suất thấp, độ chính xác không cao, khó đáp ứng yêu cầu của sản xuất hiện đại. Vì vậy, việc nâng cấp công nghệ điều khiển điện là hết sức cần thiết nhằm mang đến một giải pháp hoàn toàn mới cho loại máy này.
Giải pháp từ INVT

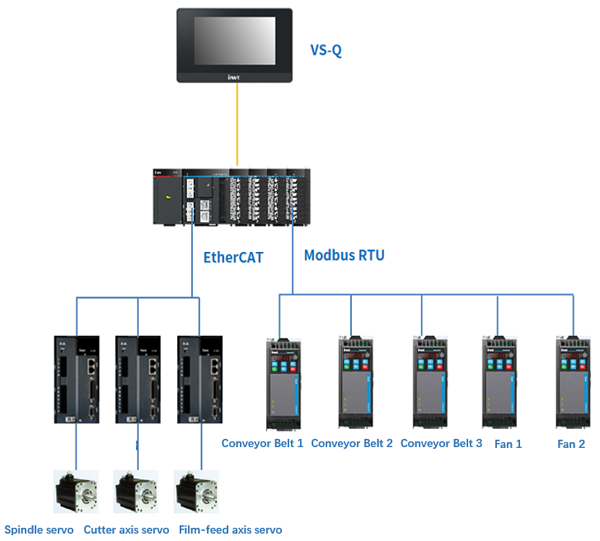

Nhằm đáp ứng yêu cầu sản xuất của các nhà máy, INVT cung cấp giải pháp điều khiển bao gồm HIM + PLC + biến tần GD27 + servo DA180 và động cơ. Màn hình hiển thị là loại cảm ứng 10.2 inch, PLC dòng AX là bộ điều khiển trung tâm. Dữ liệu giữa PLC và màn hình cảm ứng trao đổi qua mạng LAN Ethernet.
Các thành phần chính bao gồm:
- Servo trục chính
- Servo trục cấp màng
- Servo trục dao cắt
Phần truyền động gồm 3 băng tải với yêu cầu đồng tốc trong quá trình tăng tốc và giảm tốc. Ngoài ra, còn có hai biến tần khác để điều khiển quạt thổi khí nóng. Tất cả tạo thành hệ thống đóng gói thông minh, tự động hóa và hiệu quả cao.
Chương trình điều khiển các phần
| STT | Tên thành phần | Chương trình điều khiển |
|---|---|---|
| 1 | Truyền động trước và sau (1, 2) | PLC chuyển tốc độ sản xuất trục chính thành tần số và truyền đến biến tần 1, 2 qua RS485. Thời gian cài đặt tần số có thể thiết lập trên màn hình cảm ứng. |
| 2 | Trục chính | Servo điều khiển trục chính để vận hành băng tải chính. Các phần còn lại xử lý góc bằng trục ảo. |
| 3 | Cấp màng | Trục cấp màng dùng cam và gắn lên trục chính, có quá trình tăng/giảm tốc để tiện cho cần gắp lấy màng. Chiều cao chai, đường kính và số hàng được thiết lập trên màn hình để tính chiều dài màng. Có chức năng cấp màng đơn trong chế độ thủ công mô phỏng quá trình tự động. |
| 4 | Dao cắt | Trục dao cắt chạy theo cam và gắn vào trục cấp màng để đảm bảo vị trí cắt chính xác. |
| 5 | Phát hiện chai | Dựa trên góc trục chính, thiết lập góc phù hợp trên HMI. Nếu phát hiện chai trong vùng kiểm tra, toàn bộ máy sẽ dừng hoạt động. |
| 6 | Ép chai | Dựa trên góc trục chính, thiết lập góc phù hợp để tạm dừng ép chai, cho phép băng tải đẩy nhóm chai vào băng tải chính. Ở một góc xác định, ép chai tiếp tục và ngừng đưa chai mới vào. |
| 7 | Co nhiệt | Sau khi quấn màng, sản phẩm vào lò để thực hiện co nhiệt, hoàn thiện bao bì. |
| 8 | Làm mát | Sau khi qua lò, sản phẩm được đưa đến khu vực quạt làm mát để hạ nhiệt. |
Lợi ích cho khách hàng
1. Tự động hóa cao:
Máy đóng gói màng co sử dụng công nghệ tự động tiên tiến, thực hiện tự động toàn bộ quá trình từ cấp liệu, niêm phong, co nhiệt đến xuất thành phẩm. Tăng hiệu suất trên 30%, rút ngắn chu kỳ sản xuất và giảm chi phí nhân công.
2. Điều khiển thông minh:
Hệ thống điều khiển tăng độ chính xác lên 20%, kiểm soát chính xác nhiệt độ, tốc độ và vị trí, đảm bảo chất lượng và tính ổn định của sản phẩm.
3. Hiệu suất cao và tiết kiệm năng lượng:
Hệ thống co nhiệt và làm mát hiệu quả giúp rút ngắn thời gian xử lý, giảm tiêu thụ năng lượng, đạt mục tiêu tiết kiệm và bảo vệ môi trường.
4. Khả năng thích ứng mạnh:
Hệ thống thích ứng linh hoạt với nhiều kích thước bao bì và loại sản phẩm khác nhau, phù hợp với nhiều ứng dụng.

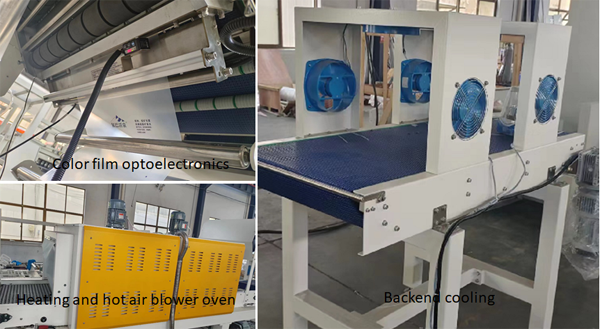

Hình ảnh thực tế
Kết luận
Với sự tiến bộ không ngừng của công nghệ, ngành công nghiệp đóng gói sẽ ngày càng thông minh, hiệu quả và thân thiện với môi trường. Trong tương lai, INVT sẽ tiếp tục cung cấp các sản phẩm tự động hóa và giải pháp điều khiển hệ thống sáng tạo hơn, đạt độ chính xác cao hơn trong sản xuất.
Đồng thời, chú trọng nhiều hơn vào công nghệ tiết kiệm năng lượng và bảo vệ môi trường, góp phần thúc đẩy sự phát triển nhanh chóng của ngành công nghiệp đóng gói.
