IGBT: Cấu tạo, nguyên lý hoạt động và ứng dụng

IGBT (Insulated Gate Bipolar Transistor) là một linh kiện bán dẫn quan trọng có khả năng đóng cắt nhanh, chịu được điện áp và dòng điện cao. IGBT được sử dụng rộng rãi trong các ứng dụng công suất lớn như biến tần, động cơ điện, và hệ thống năng lượng tái tạo.

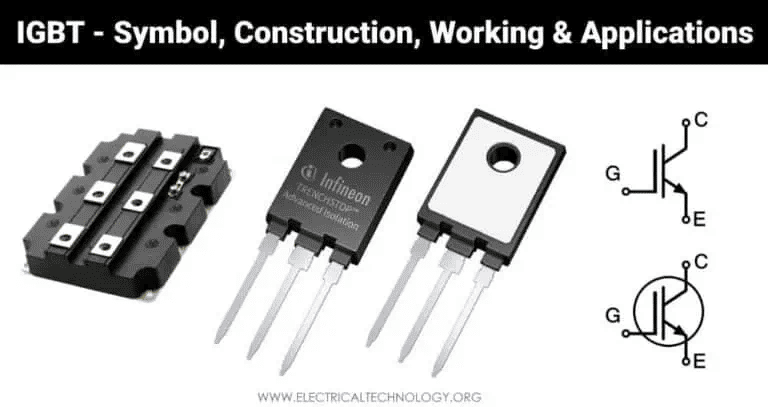

IGBT là gì?

IGBT là một transistor lưỡng cực cổng cách điện, hoạt động như một công tắc điện tử trong các mạch công suất cao. IGBT kết hợp:

  • Tốc độ đóng cắt nhanh và khả năng điều khiển dễ dàng của MOSFET (nhờ cổng cách điện).
  • Khả năng chịu dòng điện lớn và tổn hao thấp của BJT (nhờ cấu trúc lưỡng cực).

IGBT được sử dụng trong các ứng dụng yêu cầu hiệu suất cao, như điều khiển động cơ, biến tần (VFD), và hệ thống năng lượng mặt trời. Nó hoạt động như một công tắc điện tử, cho phép bật/tắt dòng điện với tốc độ cao và hiệu quả.

Ví dụ: Trong biến tần, IGBT điều chỉnh dòng điện để thay đổi tốc độ động cơ, giúp tiết kiệm năng lượng và vận hành linh hoạt.

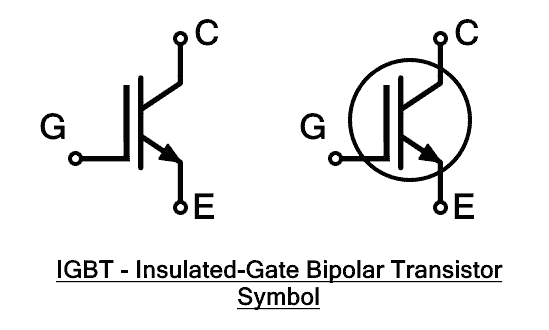

Ký hiệu

IGBT có 3 cực:

  • Gate (G): Điều khiển trạng thái bật/tắt.
  • Collector (C): Nơi dòng điện đi vào.
  • Emitter (E): Nơi dòng điện đi ra.

Ký hiệu IGBT giống MOSFET nhưng có thêm một đường biểu thị cấu trúc lưỡng cực ở cực Collector.

Hình minh họa ký hiệu: Một hình chữ nhật với 3 chân (G, C, E), trong đó chân Gate nằm ngang, Collector và Emitter nằm dọc, với một mũi tên nhỏ ở Collector biểu thị cấu trúc P+.

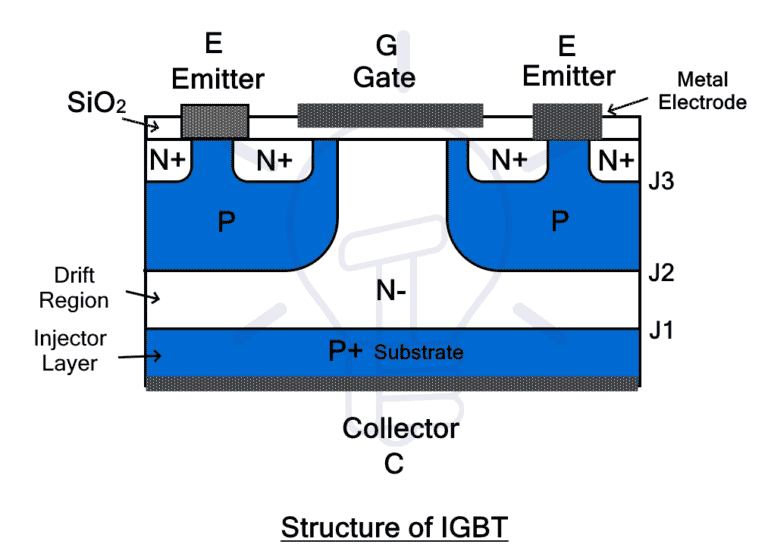

Cấu tạo của IGBT

IGBT có cấu trúc phức tạp, kết hợp các lớp bán dẫn để tận dụng ưu điểm của cả MOSFET và BJT. Cấu tạo gồm các thành phần chính:

1. Các lớp bán dẫn

  • Lớp P+ (Collector): Lớp này ở phía cực thu (Collector), kết nối với vùng P+ để dẫn dòng điện lớn.
  • Lớp N- (Drift Region): Vùng này chịu trách nhiệm cho khả năng chịu điện áp cao của IGBT.
  • Lớp P (Body Region): Lớp P nằm giữa vùng N- và cổng, hỗ trợ điều khiển dòng điện.
  • Lớp N+ (Emitter): Lớp này ở phía cực phát (Emitter), kết nối với mạch tải.

2. Cổng cách điện

  • Cổng được cách điện bằng một lớp oxit (thường là SiO₂), tương tự MOSFET.
  • Điện áp đặt vào cổng điều khiển dòng điện giữa Collector và Emitter mà không cần dòng điều khiển lớn, giúp tiết kiệm năng lượng.

3. Cấu trúc tổng thể

  • IGBT có 3 cực: Gate (G), Collector (C), và Emitter (E).

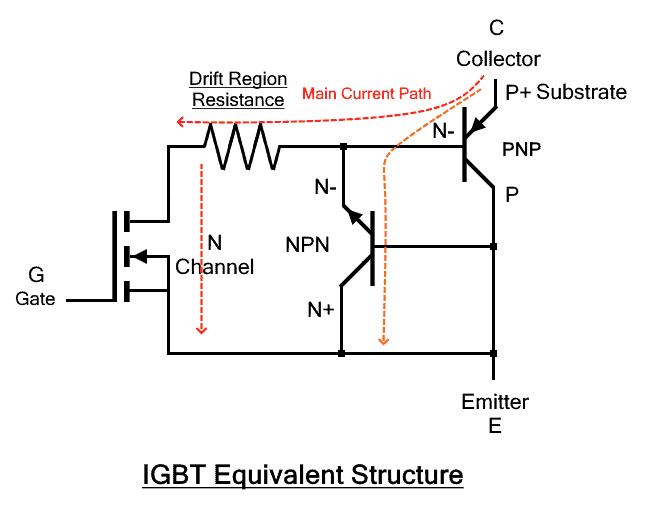

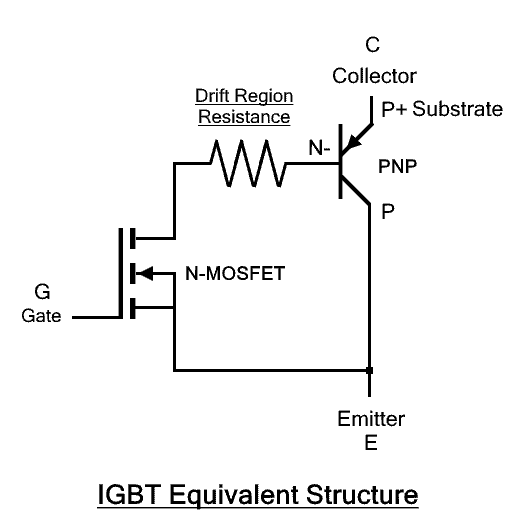

  • Cấu trúc bên trong giống một MOSFET nối tiếp với một transistor lưỡng cực, tạo ra hiệu suất cao trong các ứng dụng công suất lớn.

Hình minh họa: IGBT có cấu trúc phân lớp (P-N-P-N), với cổng cách điện điều khiển dòng điện giữa Collector và Emitter.

Nguyên lý hoạt động

IGBT hoạt động dựa trên sự kết hợp giữa cơ chế điều khiển cổng của MOSFET và dẫn dòng của BJT. Nguyên lý hoạt động được chia thành các trạng thái:

1. Trạng thái TẮT (OFF)

  • Khi không có điện áp đặt vào cổng (Gate), không có dòng điện chạy giữa Collector và Emitter.
  • Lớp cách điện ở cổng ngăn dòng điện, giữ IGBT ở trạng thái tắt.

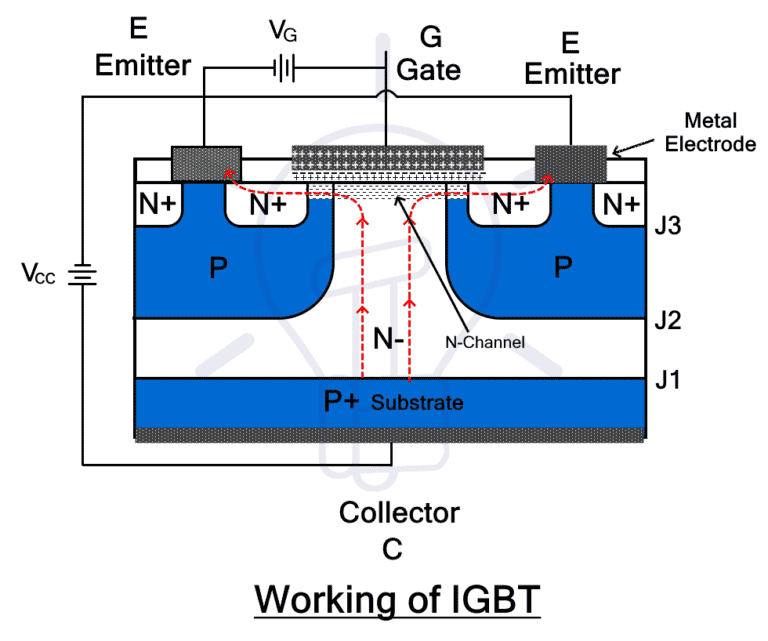

2. Trạng thái BẬT (ON)

  • Khi đặt điện áp dương vào cổng (thường 10-15V), một kênh dẫn được hình thành trong vùng P, cho phép dòng điện chạy từ Collector đến Emitter.
  • Lớp P+ ở Collector bơm thêm lỗ trống (holes), tăng khả năng dẫn dòng, giảm tổn hao điện áp (thấp hơn MOSFET).

3. Chuyển đổi trạng thái

  • IGBT có tốc độ đóng cắt nhanh nhờ cổng cách điện, nhưng chậm hơn MOSFET do hiện tượng tail current (dòng đuôi) từ cấu trúc lưỡng cực.
  • Tần số chuyển đổi của IGBT thường lên đến vài chục kHz, phù hợp với các ứng dụng công suất cao.

Lưu ý: IGBT hoạt động hiệu quả nhất trong các mạch yêu cầu dòng điện lớn và điện áp trung bình đến cao (600V-6500V).

Ưu nhược điểm của IGBT

Ưu điểm

IGBT được ưa chuộng nhờ các ưu điểm sau:

  • Hiệu suất cao: Tổn hao điện áp thấp (1-2V) khi dẫn dòng, phù hợp cho ứng dụng công suất lớn.
  • Tốc độ đóng cắt nhanh: Nhanh hơn BJT, đạt tần số đến 50 kHz, chỉ chậm hơn MOSFET.
  • Điều khiển dễ dàng: Cổng cách điện chỉ cần điện áp thấp (10-15V), giảm phức tạp mạch điều khiển.
  • Khả năng chịu điện áp cao: Hoạt động ở mức 600V-6500V, lý tưởng cho hệ thống công nghiệp.
  • Độ bền nhiệt: Chịu được nhiệt độ cao, phù hợp với môi trường khắc nghiệt.
  • Tính linh hoạt: Dùng được trong cả hệ thống 1 pha (220V) và 3 pha (380V) ở Việt Nam.

Ví dụ: Trong biến tần công nghiệp, IGBT giúp điều chỉnh tốc độ động cơ với tổn hao nhiệt thấp.

Nhược điểm

IGBT có một số hạn chế:

  • Tốc độ chuyển đổi chậm hơn MOSFET: Hiện tượng dòng đuôi khiến IGBT không phù hợp với tần số cực cao (>100 kHz).
  • Chi phí cao: Đắt hơn BJT và một số MOSFET, đặc biệt ở các model công suất lớn.
  • Yêu cầu mạch bảo vệ: Cần bảo vệ chống quá áp, quá dòng, và quá nhiệt để tránh hỏng linh kiện.
  • Tổn hao nhiệt ở tần số cao: Khi hoạt động trên 50 kHz, tổn hao nhiệt tăng, đòi hỏi tản nhiệt hiệu quả.
  • Phức tạp trong thiết kế: Cần mạch điều khiển và làm mát phù hợp, tăng chi phí hệ thống.

Lưu ý: Chọn IGBT dựa trên tần số, công suất, và điều kiện môi trường để tối ưu hiệu suất.

Ứng dụng

IGBT được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng xử lý công suất lớn và hiệu suất cao. Các ứng dụng chính bao gồm:

  1. Biến tần
    • Biến tần công nghiệp điều khiển tốc độ động cơ trong bơm, quạt, băng tải, và máy nén.
    • Ví dụ: Trong hệ thống 380V, IGBT điều chỉnh tần số để tiết kiệm năng lượng.
  2. Hệ thống năng lượng tái tạo
  3. Phương tiện giao thông
    • Điều khiển động cơ điện trong xe điện (EV), tàu hỏa, và tàu điện ngầm.
    • Ví dụ: IGBT trong xe điện điều chỉnh dòng từ pin đến động cơ, đảm bảo vận hành êm ái.
  4. Thiết bị gia dụng
    • Dùng trong máy điều hòa inverter, tủ lạnh, và máy giặt để điều khiển động cơ tiết kiệm điện.
    • Ví dụ: IGBT trong điều hòa inverter điều chỉnh tốc độ máy nén, giảm tiêu thụ điện.
  5. Công nghiệp và y tế
    • Dùng trong máy hàn, lò cảm ứng, máy cắt plasma, và máy chụp X-quang.
    • Ví dụ: Trong lò cảm ứng, IGBT điều khiển dòng tần số cao để nung chảy kim loại.
  6. Hệ thống truyền tải điện
    • Dùng trong HVDC (truyền tải điện một chiều cao áp) và FACTS (Flexible AC Transmission Systems) để cải thiện hiệu suất lưới điện.
  7. Ứng dụng khác
    • UPS (bộ lưu điện), ổn áp, và máy phát điện sử dụng IGBT để đảm bảo nguồn điện ổn định.
    • Trong đèn LED công suất cao, IGBT điều chỉnh dòng điện chính xác.

Lưu ý: Ở Việt Nam, IGBT thường dùng trong hệ thống 220V (1 pha) hoặc 380V (3 pha), đặc biệt trong công nghiệp và gia dụng.

So sánh IGBT với MOSFET và BJT

Tiêu chí IGBT MOSFET BJT
Tốc độ đóng cắt Nhanh (lên đến 50 kHz) Rất nhanh (>100 kHz) Chậm (<10 kHz)
Tổn hao điện áp Thấp (1-2V) Cao hơn (3-5V) Rất thấp (0.7-1V)
Điều khiển Dễ, cổng cách điện (điện áp) Dễ, cổng cách điện (điện áp) Khó, cần dòng điều khiển lớn
Chịu điện áp Cao (600V-6500V) Trung bình (50V-1000V) Trung bình (100V-1500V)
Chịu dòng điện Cao Trung bình Cao
Ứng dụng Biến tần, năng lượng tái tạo Nguồn xung, tần số cao Bộ khuếch đại, công suất thấp
Chi phí Cao Trung bình Thấp

Kết luận:

  • IGBT phù hợp cho ứng dụng công suất lớn, tần số trung bình (biến tần, xe điện).
  • MOSFET lý tưởng cho tần số cao, công suất thấp (nguồn xung).
  • BJT phù hợp cho ứng dụng công suất thấp, chi phí thấp.

Các loại IGBT

IGBT được chia thành nhiều loại dựa trên cấu trúc và ứng dụng:

  1. IGBT Punch Through (PT)
    • Tốc độ đóng cắt nhanh, tổn hao thấp.
    • Dùng trong biến tần và inverter tần số cao.
  2. IGBT Non-Punch Through (NPT)
    • Chịu điện áp cao, độ bền nhiệt tốt.
    • Dùng trong hệ thống HVDC và lò cảm ứng.
  3. IGBT Trench Gate
    • Hiệu suất cao, tổn hao cực thấp.
    • Dùng trong xe điện và thiết bị gia dụng inverter.
  4. IGBT Module
    • Gồm nhiều IGBT tích hợp trong một vỏ, dễ lắp đặt.
    • Dùng trong biến tần công nghiệp, tàu điện, và năng lượng tái tạo.

Hình minh họa các loại: Một sơ đồ hiển thị PT, NPT, Trench Gate, và Module IGBT, với các thông số như tần số và công suất.

Lưu ý: Chọn loại IGBT dựa trên yêu cầu về tần số, công suất, và môi trường vận hành (ví dụ: 220V/380V ở Việt Nam).

Kết luận

IGBT (Transistor Lưỡng cực Cổng Cách điện) là một linh kiện bán dẫn mạnh mẽ, kết hợp ưu điểm của MOSFET và BJT, mang lại hiệu suất cao, tốc độ đóng cắt nhanh, và khả năng chịu điện áp/dòng điện lớn. Dù có nhược điểm như chi phí cao, cần mạch bảo vệ, và tổn hao nhiệt ở tần số cao, IGBT vẫn là lựa chọn hàng đầu trong các ứng dụng công suất lớn như:

  • Biến tần (VFD) cho động cơ công nghiệp.
  • Inverter năng lượng mặt trời và tua-bin gió.
  • Xe điện, tàu hỏa, và thiết bị gia dụng inverter.
  • Máy hàn, lò cảm ứng, và hệ thống truyền tải điện.

Để sử dụng IGBT hiệu quả:

  • Chọn IGBT phù hợp với điện áp (220V/380V), tần số, và công suất.
  • Lắp đặt mạch bảo vệ chống quá áp, quá dòng, và quá nhiệt.
  • Sử dụng hệ thống làm mát (quạt, tản nhiệt) để duy trì hiệu suất.
  • Tham khảo kỹ sư điện hoặc nhà cung cấp để chọn model IGBT phù hợp (PT, NPT, Trench Gate, hoặc Module).

Nếu bạn cần tư vấn về thiết kế mạch, lựa chọn IGBT, hoặc ứng dụng cụ thể, hãy liên hệ với các chuyên gia kỹ thuật hoặc nhà cung cấp linh kiện đáng tin cậy.

Lưu ý cuối: Để cập nhật thêm thông tin về IGBT và các công nghệ bán dẫn, bạn có thể tham khảo các tài liệu kỹ thuật từ nhà sản xuất (như Infineon, Mitsubishi, hoặc ON Semiconductor) hoặc các diễn đàn kỹ thuật điện tử.
