1. Bối cảnh dự án

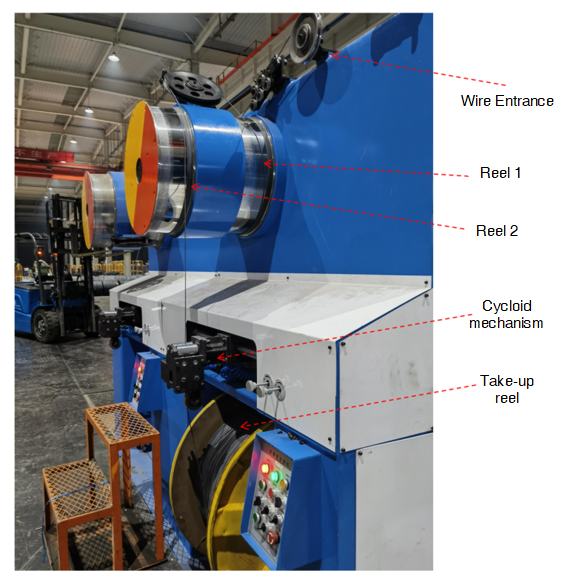

Máy cuốn hai cuộn là loại máy cuốn liên tục hai cuộn thế hệ mới, được sử dụng phổ biến trong ngành sản xuất dây và cáp điện. Đặc điểm nổi bật của thiết bị này là tốc độ cuốn cao, không cần dừng máy khi thay cuộn. Cấu tạo cơ bản gồm:
- Cổng vào dây thép
- Cuộn cuốn dây
- Cơ cấu giữ cuộn
- Cơ cấu đu đưa, v.v.
2. Nhu cầu của khách hàng
Khách hàng yêu cầu thiết bị phải đảm bảo cuốn liên tục không dừng, dễ vận hành và đảm bảo an toàn cho dây. Các yêu cầu cụ thể:
- Cổng vào dây: không được ngừng hoạt động trong quá trình cuốn, nếu không dây sẽ bị cháy do nhiệt độ cao.
- Cơ cấu tích trữ dây: khi thay cuộn, cơ cấu này phải tích trữ dây tạm thời với tốc độ và lực căng phù hợp, không được quá mạnh để tránh làm rách dây.
- Trục cuốn: cần duy trì chế độ điều khiển mô-men xoắn để đảm bảo lực căng ổn định, dù tốc độ thay đổi.
3. Giải pháp của INVT

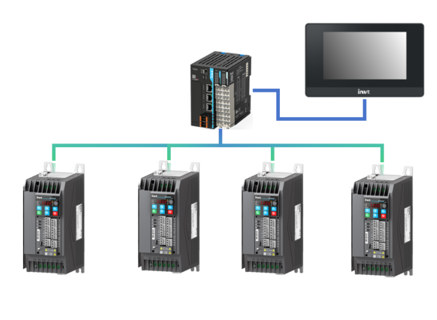

Dựa trên yêu cầu trên, INVT đưa ra giải pháp đồng bộ gồm:
- Màn hình HMI dòng VS
- Bộ lập trình thông minh PLC dòng TS600
- Biến tần hiệu suất cao GD27
Đây là hệ thống tự động hoá toàn diện, có khả năng điều phối cuốn nhả dây một cách chính xác và mượt mà.
4. Lợi ích cho khách hàng
✅ Nâng cao hiệu suất sản xuất:
- Khi thay cuộn, thao tác đơn giản, chỉ với một nút bấm.
- Dây chuyền hoạt động liên tục 24/24, không dừng máy.
- Giải pháp lý tưởng để hướng tới tự động hoá toàn diện và nhà máy thông minh.
✅ Điều khiển đồng bộ, chính xác:
- Biến tần GD27 có độ chính xác điều khiển mô-men <5%, thời gian phản hồi <10ms.
- Duy trì tốc độ đồng bộ giữa kéo dây và cuốn dây, tránh đứt dây hoặc lỏng cuộn.
✅ Thiết kế nhỏ gọn, dễ bảo trì:
- GD27 có thiết kế dạng sách, kích thước nhỏ, gọn gàng.
- Hỗ trợ cáp động cơ lên đến 150m mà không cần cuộn kháng đầu ra.
✅ Tương thích đa dạng:
- Phù hợp với nhiều ứng dụng như: dây chuyền xử lý nhiệt, dây chuyền photphat hoá, mạ kẽm…
- Áp dụng tốt cho dây đường kính từ 0.8–8.0mm.
✅ Dễ quản lý và vận hành:
- Mỗi đầu máy được điều khiển độc lập bằng biến tần và PLC, dễ theo dõi và điều chỉnh.

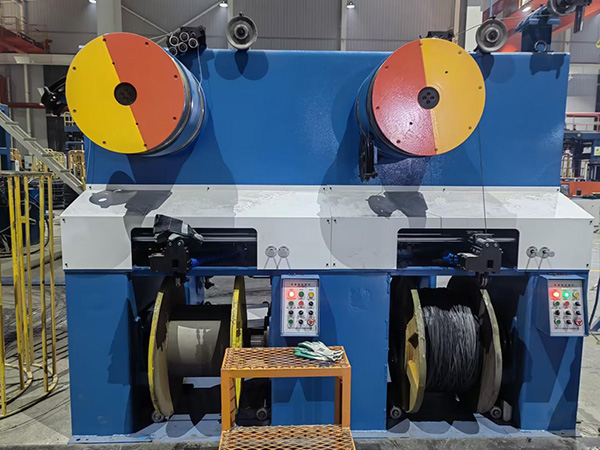

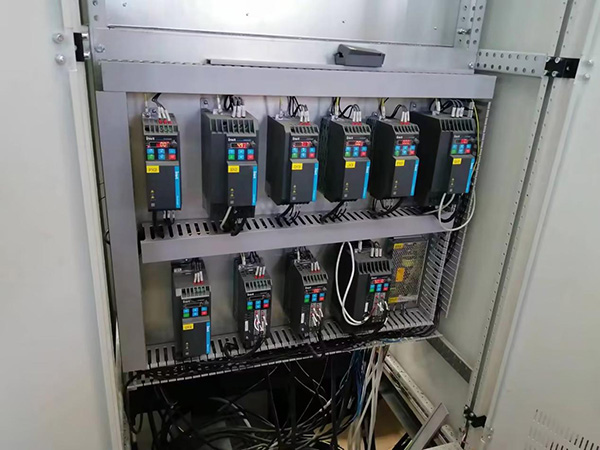

5. Hình ảnh thực tế
6. Kết luận
Giải pháp kết hợp TS600 GD27 HMI VS của INVT đã chứng minh hiệu quả vượt trội trong thực tế vận hành tại ngành cuốn dây cáp. Hệ thống không chỉ ổn định, tiết kiệm năng lượng, thân thiện môi trường, mà còn đạt đến trình độ dẫn đầu ngành về độ chính xác và tự động hóa.
INVT cũng cam kết dịch vụ hậu mãi chu đáo, đảm bảo khách hàng hoàn toàn yên tâm khi triển khai giải pháp.
