Ứng dụng cấp nước là một nhu cầu phổ biến tại châu Âu, đặc biệt trong các hệ thống tòa nhà, làm lạnh máy móc, pha trộn hóa chất… Điều quan trọng là kiểm soát áp suất không đổi dù lưu lượng thay đổi. INVT cung cấp nhiều dòng biến tần được tích hợp sẵn tính năng điều khiển PID, phù hợp với yêu cầu thực tế tại hiện trường.
1. Ứng dụng GD20-EU tại Barcelona, Tây Ban Nha
1.1 Giới thiệu dự án
Khách hàng yêu cầu một biến tần điều khiển ba bơm: một bơm chính chạy biến tần và hai bơm phụ chạy trực tiếp. Mục tiêu là duy trì áp suất đủ và kéo dài tuổi thọ bơm chính.
1.2 Cấu hình hệ thống
- GD20-7R5G-4-EU: 1 chiếc
- Màn hình HMI: 1 chiếc
- 1 bơm chính + 2 bơm phụ

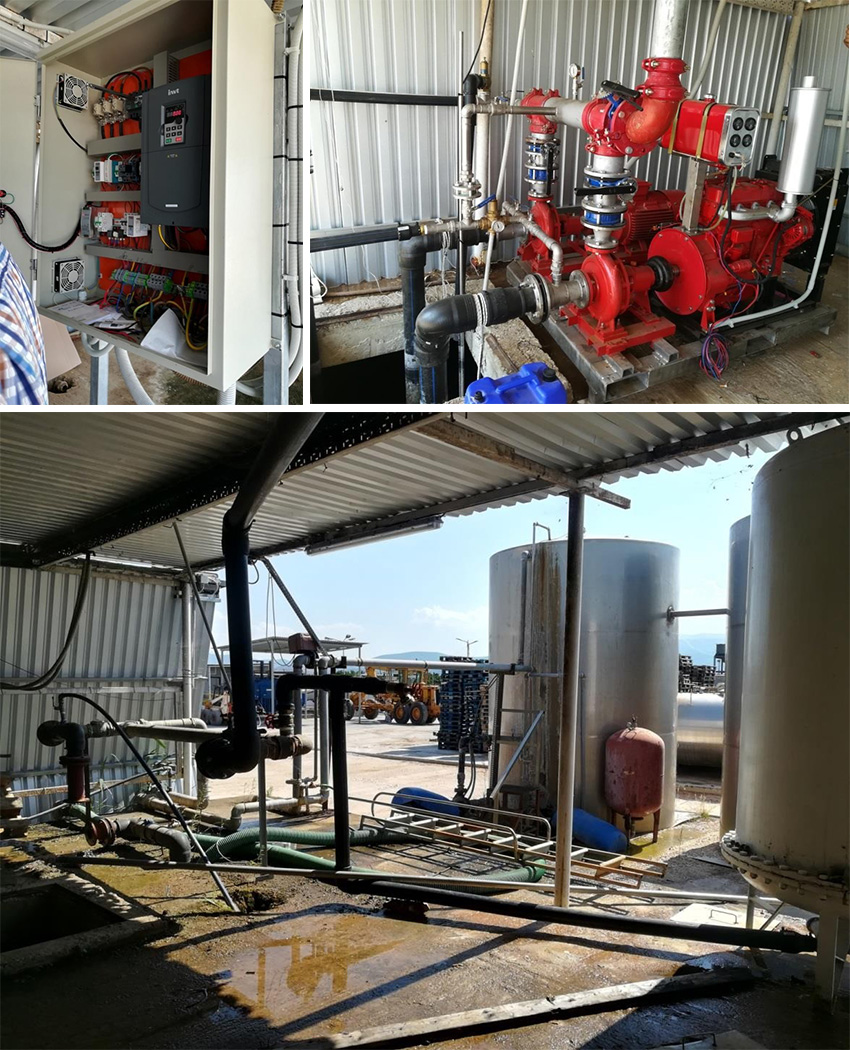

1.3 Hình ảnh ứng dụng

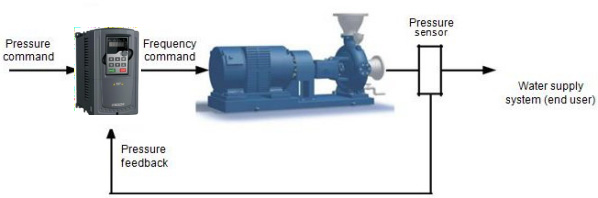

1.4 Sơ đồ logic vận hành
1.5 Tính năng nổi bật của GD20-EU
- Điều khiển ba bơm chỉ với một biến tần
- Tùy chọn thời gian trễ khi kích hoạt và dừng bơm phụ
- Chức năng ngủ tự động dựa trên áp suất hoặc tần số
- Tùy chọn đơn vị áp suất: BAR hoặc %
- Màn hình hiển thị trạng thái ngủ “SLP” hoặc “L” khi tần số thấp
- Chức năng kiểm tra tần số để điều khiển quạt làm mát
- Có thể thiết lập thời gian tối thiểu để tái kích hoạt bơm sau khi ngủ
2. Ứng dụng GD200A tại Athens, Hy Lạp
2.1 Giới thiệu dự án
Một nhà máy chế biến thực phẩm có hệ thống bơm nước công suất từ 1.5kW đến 150kW. Do tải không yêu cầu mô-men không đổi, chế độ V/F hoặc P-type là đủ. Khách hàng có thể chuyển đổi GD200A sang ứng dụng quạt vào mùa đông để tiết kiệm chi phí.
2.2 Cấu hình hệ thống
- GD200A-015G/018P-4: 1 chiếc
- Màn hình HMI: 1 chiếc
- Tủ điện hạ thế với các thiết bị điều khiển

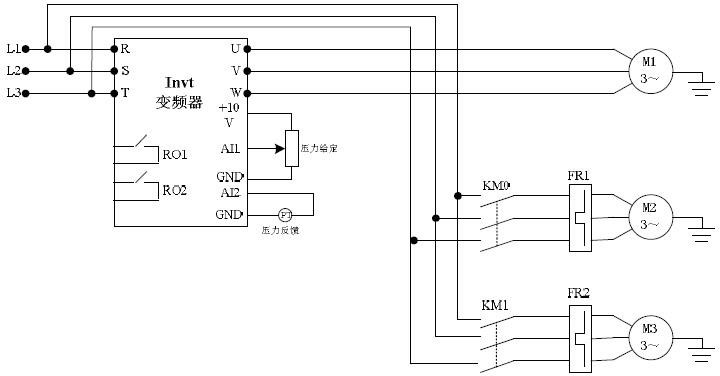

- M2, M3 là bơm phụ được điều khiển qua RO1 và RO2
Áp suất được kiểm soát bằng phản hồi tín hiệu cảm biến áp, đầu vào áp suất có thể qua analog, keypad hoặc giao thức Modbus.

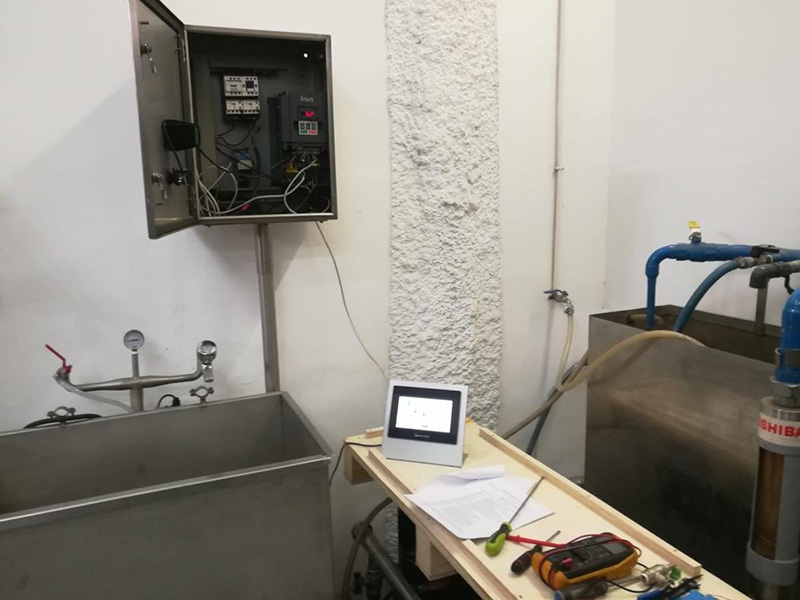

2.3 Hình ảnh ứng dụng
2.4 Nguyên lý điều khiển
- 0% nhu cầu: Hệ thống dừng
- 100%: Bơm chính hoạt động – nếu áp suất chưa đủ → kích hoạt bơm phụ 1
- 75%, 50%, 25%: Giảm dần tần số theo nhu cầu → lần lượt dừng bơm phụ
- 0% lần nữa: Tần số giảm đến ngưỡng ngủ → hiện “SLP” → biến tần vào trạng thái nghỉ
3. Ứng dụng GD300-16 tại Rotterdam, Hà Lan
3.1 Giới thiệu dự án
Khách hàng cần điều khiển kết hợp nhiệt độ và áp suất bằng 2 PID và điều khiển tối đa 6 bơm. Biến tần GD300-16 được lựa chọn nhờ tích hợp 2 PID và đồng hồ thời gian thực với 5 chế độ làm việc.
3.2 Cấu hình hệ thống
- GD300-16-030G/037P-4: 2 chiếc
- Tối đa 12 bơm
- Logic điều khiển PID cơ bản cho cả nhiệt độ và áp suất

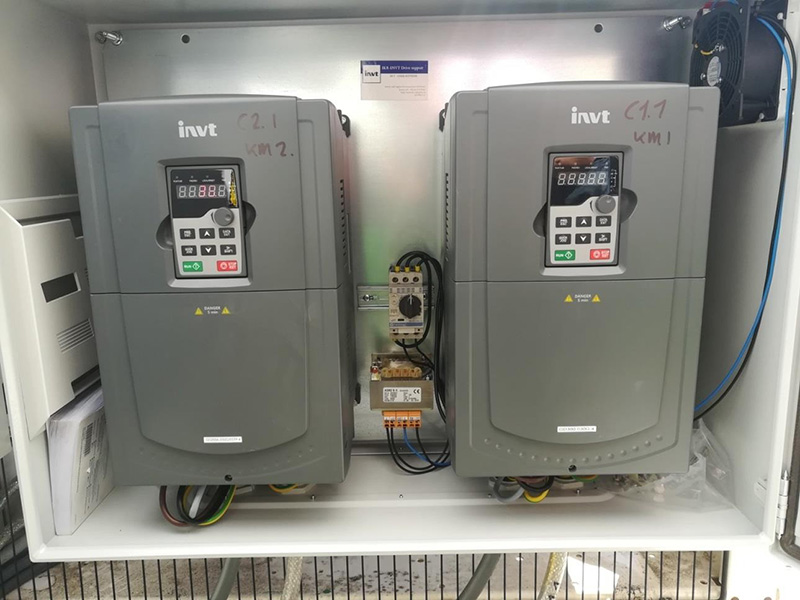

3.3 Hình ảnh ứng dụng
3.4 Tính năng nổi bật của GD300-16
- Điều khiển logic thông minh, khởi động mềm
- Tích hợp điều khiển PID kép
- Có chức năng phòng cháy, tuần hoàn theo thời gian, cảnh báo khô bơm
- Hỗ trợ nhiều giao thức truyền thông: BACnet, Profibus-DP, CANopen, DeviceNet
- Đồng hồ thời gian thực cho phép cài lịch vận hành
- Hỗ trợ lọc C3, đạt chuẩn CE, UL/cUL
