Máy trộn Blender được sử dụng để xử lý nước nóng và giấm trong quy trình muối chua. Quá trình trộn phải tuân thủ giới hạn về tỷ lệ pha trộn theo quy định. Bài viết này giới thiệu giải pháp tích hợp PLC, HMI và biến tần INVT cho máy trộn này.
Giới thiệu
Quy trình hoạt động của máy:

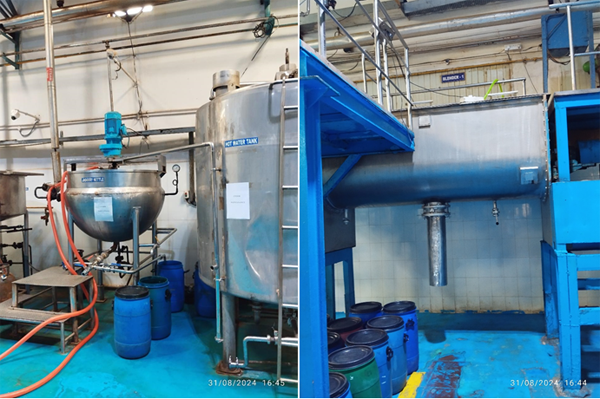

1. Lưu trữ nước nóng và giấm:
Lượng lớn nước nóng và giấm được lưu trữ trong các bồn chứa.
2. Chọn và nhập dữ liệu yêu cầu:
Khách hàng có thể chọn một trong ba bồn trộn và nhập lượng giấm cần dùng (đơn vị: lít).
3. Cấp giấm:
Khi bắt đầu chu kỳ, van điện từ của bồn trộn được chọn sẽ mở, các van còn lại sẽ đóng tự động theo lựa chọn. Trạng thái mở/đóng của các van được phản hồi bởi cảm biến gắn trên van.
Sau khi van mở, động cơ bơm sẽ khởi động để bơm giấm và nước. Lượng cấp được tính toán dựa trên tín hiệu phản hồi từ cảm biến lưu lượng đưa về PLC.
4. Ngắt và chuyển sang bước tiếp theo:
Khi tín hiệu từ cảm biến lưu lượng đạt đến giá trị đặt trước, bơm sẽ tắt và van tương ứng sẽ đóng. Sau đó, máy sẵn sàng cho chu kỳ tiếp theo.
Thông tin dự án và giải pháp
Thông tin dự án

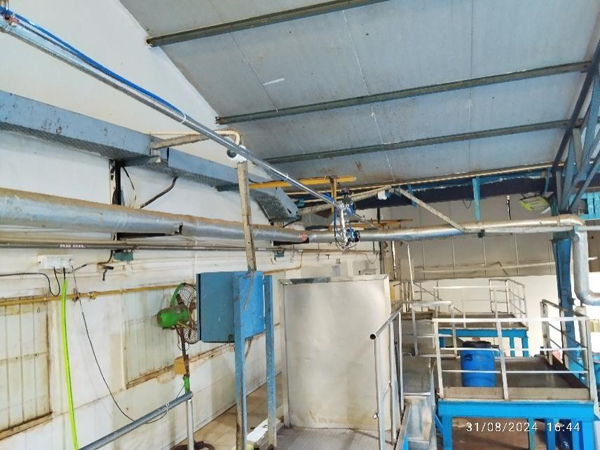

Ngành ứng dụng: Xưởng chế biến & đóng gói dưa muối (Ruchi Pickles)
Giải pháp từ INVT
| Sản phẩm | Model | Số lượng | Ứng dụng |
|---|---|---|---|
| PLC | VS070-MDR1 | 1 | Bộ điều khiển |
| Biến tần | GD270-5R5-4 | 1 | Máy bơm |

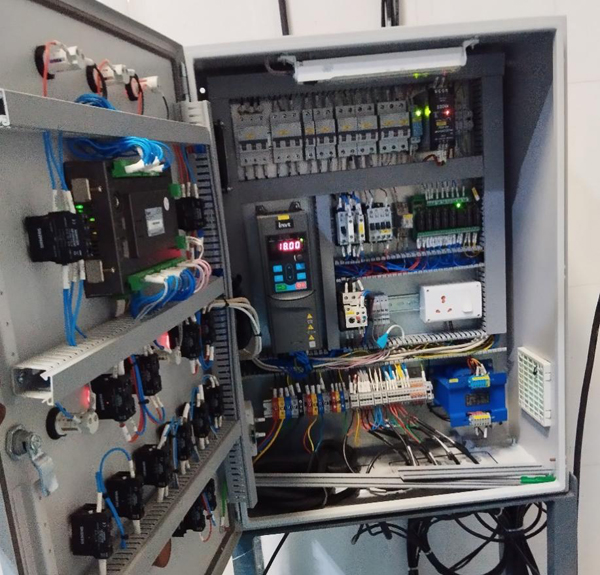

Tủ điều khiển:
Lợi ích và ưu điểm
- Chương trình tùy biến giúp vận hành dễ dàng và thân thiện với người dùng
- Độ chính xác của hệ thống cấp liệu đạt ±0.5 lít
- Giảm nhân công vận hành
- Rút ngắn thời gian chu kỳ
- Tăng năng suất sản xuất
- Tiết kiệm chi phí, bởi dòng biến tần GD270 chuyên bơm quạt nên đã cắt đi nhiều linh kiện không cần thiết để giảm giá thành
Kết luận
Giải pháp INVT giúp máy vận hành dễ dàng, chương trình và HMI được phát triển thân thiện với người dùng. Hiệu quả sản xuất tăng đáng kể và người dùng rất hài lòng với hệ thống.
