Giải pháp INVT cho máy dán nhãn đa chức năng tại Trung Quốc

Sự phát triển nhanh chóng của nền kinh tế đã thúc đẩy ngành công nghiệp bao bì phát triển mạnh mẽ hơn, và mức độ quan tâm đến các thiết bị trong lĩnh vực này ngày càng tăng cao. Hiện nay, chức năng của các máy dán nhãn trên bề mặt bao bì cũng không ngừng được nâng cấp. Ngoài ngành thực phẩm và đồ uống, máy dán nhãn còn được ứng dụng rộng rãi trong các lĩnh vực hóa mỹ phẩm và dược phẩm, với thị phần ngày càng mở rộng.

Máy dán nhãn xoay tròn

Máy dán nhãn quay vận chuyển sản phẩm thông qua băng chuyền, sau đó đưa vào bàn xoay nhờ hệ thống đẩy sản phẩm. Bàn xoay sẽ liên tục xoay sản phẩm đến 2 đến 3 trạm dán nhãn để thực hiện quá trình dán.

Số lượng vị trí đặt sản phẩm trên bàn xoay có thể điều chỉnh tùy theo yêu cầu. Mỗi vị trí có thể xoay theo sản phẩm để đáp ứng nhu cầu dán nhiều nhãn cho cùng một sản phẩm.

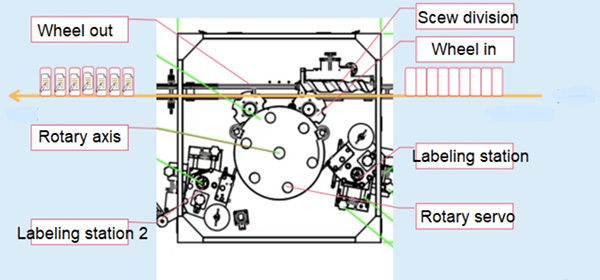

Sơ đồ cấu trúc cơ khí

Yêu cầu của khách hàng

1. Độ chính xác dán nhãn trên chai phải đạt ±0,5mm.
2. Sau khi khởi động lại, các bộ phận điều khiển điện phải tự động reset.
3. Hệ thống phải đáp ứng yêu cầu dán nhãn ở nhiều góc xoay khác nhau cho nhiều loại khay.
4. Tăng tốc độ sản xuất một cách rõ rệt.

Giải pháp của INVT

Dựa theo yêu cầu trên, INVT đã triển khai giải pháp tổng thể gồm: bộ điều khiển AX71, servo DA200, biến tần GD20 và màn hình HMI. Bộ điều khiển chuyển động AX hỗ trợ điều khiển cam lấy nhãn, điều khiển đồng bộ và trục ảo.

Bộ điều khiển AX kết nối với servo thông qua giao thức EtherCAT, với chu kỳ quét 2ms giúp tăng tốc quá trình lấy nhãn. Giải pháp này mang lại độ chính xác cao trong dán nhãn và giúp cải thiện hiệu quả sản xuất.

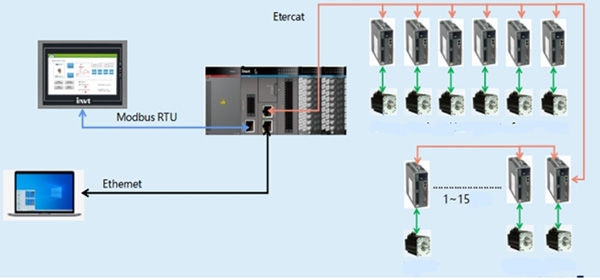

Sơ đồ kết nối hệ thống

Lợi ích mà khách hàng nhận được

1. Phát triển mẫu máy mới sử dụng hoàn toàn điều khiển servo, đạt độ chính xác dán nhãn ±0,5mm.
2. Tốc độ sản xuất đạt đến 18.000 sản phẩm/giờ – tăng đáng kể so với trước đây.
3. Có thể sản xuất linh hoạt nhiều dạng chai lọ như chai tam giác, tròn, vuông và hỗ trợ nhiều kiểu dán nhãn như dán một mặt, nhiều mặt, hoặc toàn vòng quanh chai.

Hình ảnh ứng dụng thực tế

Kết luận

Hiện tại, các loại máy dán nhãn ngày càng đa dạng và công nghệ trong ngành này đang phát triển nhanh chóng. Những máy dán nhãn tự động tốc độ cao đang chiếm lĩnh thị trường và có nhu cầu rất lớn trong ngành bao bì. INVT cam kết không ngừng đổi mới công nghệ, cung cấp các giải pháp tùy chỉnh phù hợp với từng công đoạn trong dây chuyền sản xuất, giúp nâng cao tính linh hoạt và hiệu quả cho các hệ thống tự động.
