Cán nguội Pilger là một quá trình cán dọc ở nhiệt độ thường, giúp giảm đường kính và độ dày thành ống kim loại trong một bước duy nhất. Tùy vào vật liệu, quá trình này có thể giảm đến hơn 90% tiết diện ngang chỉ trong một chu kỳ làm việc.
I. Giới thiệu hệ thống máy

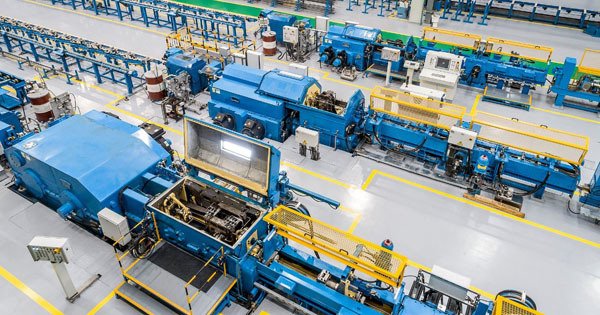

Cấu tạo máy cán nguội Pilger tốc độ cao tự động
Máy gồm các bộ phận: thiết bị cấp liệu, trục xuyên, cơ cấu kẹp luân phiên, thân cấp liệu giữa các kẹp, cơ cấu dẫn động luân phiên, thân máy chính, cơ cấu đẩy ống thành phẩm tự động và hệ thống điều khiển bằng bộ điều khiển chuyển động tự động hoàn toàn.
Trong hệ thống cấp liệu tự động, cơ cấu kẹp luân phiên sẽ tự động đưa ống vào cơ cấu kẹp, sau đó nắm chặt ống mẹ để sử dụng luân phiên. Tiếp đó, ống được đưa liên tục vào cụm cán. Sau khi cán xong, ống thành phẩm được kéo ra bởi cơ cấu rút nhanh và rơi vào giá đỡ ống tự động, tạo thành chu trình cán tự động liên tục.
Hệ thống điều khiển
Gồm tủ điều khiển chính, bảng điều khiển, thiết bị chấp hành bên ngoài và các cảm biến. Biến tần GD350-19 được sử dụng trong cụm dẫn động chính. Các thiết bị cấp liệu và xoay sử dụng động cơ servo nam châm vĩnh cửu điều khiển vòng kín. Bảng điều khiển có công tắc, đồng hồ dòng-áp và màn hình cảm ứng để người vận hành thiết lập và giám sát thông số.
Hệ thống điều khiển có chức năng chẩn đoán lỗi mạnh mẽ, hiển thị và cảnh báo sự cố như: kẹt tải, quá dòng, mất pha nguồn,… Hệ thống cũng điều khiển tự động toàn bộ trình tự hoạt động, bao gồm khởi động-dừng nhiều hệ thống, cấp liệu và xoay ống.
* GD350A là dòng mới thay thế cho mọi dòng GD350 cũ trước kia.
II. Giải pháp INVT
| Thiết bị | Model | Số lượng | Ứng dụng |
|---|---|---|---|
| Màn hình HMI | VS070QE | 1 | Hiển thị thông số điều khiển |
| PLC chính | TS621 | 1 | Điều khiển trung tâm |
| Mở rộng PLC (ngõ vào) | FL1002 | 1 | Mở rộng tín hiệu vào |
| Mở rộng PLC (ngõ ra) | FL2002 | 2 | Mở rộng tín hiệu ra |
| Biến tần VFD | GD350-19-110G-4-B | 1 | Cụm cán Pilger |
| Servo cấp liệu | SV-DA200-5R5-4-S0 / SV-MM18-5R5B-4-1A0-1000 | 3 | Cấp liệu và nắn thẳng |
| Servo nắn thẳng 1 | SV-DA200-7R5-4-S0 / SV-MM18-7R5B-4-1A0-1000 | 1 | Nắn thẳng ống |
| Servo nắn thẳng 2 | SV-DA200-011-4-S0 / SV-MH20-011B-4-1A0-1000 | 1 | Nắn thẳng ống |
III. Cài đặt và chạy thử hệ thống
IV. Lợi ích nổi bật
- Hiệu suất cao: PLC TS621 điều khiển đồng bộ servo cấp liệu và trục xoay, tăng hiệu suất đáng kể.
- Liên tục không gián đoạn: Hai servo cấp liệu hoạt động luân phiên, đảm bảo cấp ống liên tục.
- Duy trì mô-men: Biến tần GD350-19 cung cấp mô-men ổn định, duy trì tốc độ trục chính khi cán.
- Tự động hóa & bảo trì thấp: Hệ servo giảm công bảo trì, đồng bộ hoàn toàn.
- Tiết kiệm chi phí lao động: Hệ thống hoàn toàn tự động, tiết kiệm nhân công, tăng tốc độ vận hành lên đến 20%.
V. Kết luận
Giải pháp của INVT đã nâng cao đáng kể tốc độ, chất lượng và hiệu quả cho máy cán nguội ống thép. Quá trình cấp liệu và xoay trơn tru hơn, lỗi được giảm thiểu, năng suất tổng thể tăng rõ rệt. Đây là minh chứng rõ nét cho khả năng của INVT trong việc cung cấp các hệ thống truyền động và điều khiển tự động hóa cao cấp cho ngành kim loại.
