Máy giặt công nghiệp là thiết bị quan trọng trong nhà máy may mặc, xưởng giặt, công ty khai thác mỏ, trường học, khách sạn và bệnh viện. Thiết bị giúp nâng cao hiệu suất làm việc và giảm chi phí nhân công.
Việc duy trì sự ổn định của hệ thống điều khiển và hệ thống truyền động là rất quan trọng. Bài viết này giới thiệu ứng dụng của biến tần INVT GD200A trên máy giặt công nghiệp – một giải pháp rất phổ biến tại thị trường Indonesia. Ứng dụng này đã chứng minh tính ổn định của giải pháp từ INVT.
1. Nguyên lý hệ thống

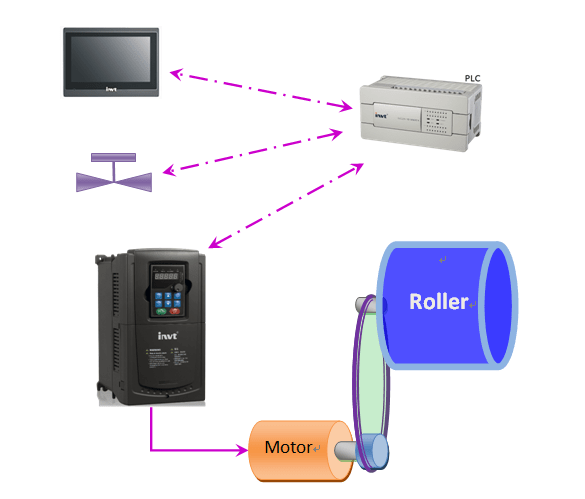

Về máy giặt công nghiệp, có hai phần chính: hệ thống điện và hệ thống cơ khí. Bài viết này giới thiệu sơ đồ thiết kế và cấu trúc phần cứng của hệ thống điều khiển truyền động điện.
2. Danh sách các bộ phận chính
| Loại | Mã sản phẩm | Mô tả |
|---|---|---|
| Biến tần | GD200A-011G/015P-4 | Điều khiển động cơ quay trống, nhận tín hiệu khởi động/dừng và tín hiệu tốc độ từ bộ điều khiển |
| PLC | IVC1-1614MAR1 | Quản lý toàn bộ hệ thống điều khiển, giám sát tín hiệu phản hồi từ các thiết bị bên ngoài và xuất tín hiệu để vận hành van điện từ, điều chỉnh tốc độ quay trống |
| Động cơ | 7.5kW/380V/60Hz/1750rpm/14.4A | Truyền động cho trống giặt |
3. Quy trình vận hành
Thông thường quy trình giặt gồm 4 bước: ngâm / giặt / xả nước / vắt nước.
a. Ngâm:
Sau khi người dùng cho quần áo hoặc vật dụng cần giặt vào trống, khóa cửa, chọn chương trình phù hợp và nhấn nút START, PLC sẽ điều khiển mở van cấp nước để cho nước và chất tẩy rửa vào trống. Đồng thời, PLC xuất lệnh chạy để khởi động biến tần và quay trống ở tốc độ thấp 2Hz / 70rpm, quay theo chiều xuôi hoặc ngược luân phiên.
b. Giặt:
Sau thời gian cài đặt (khoảng 10 phút), PLC tăng giá trị tín hiệu analog đầu ra, động cơ quay ở tốc độ 10.7Hz / 375rpm, tiếp tục chuyển hướng quay luân phiên.
c. Xả nước:
Sau thời gian cài đặt (có thể điều chỉnh trên HMI), van xả được mở để xả nước ra ngoài.
d. Vắt nước:
PLC tăng tín hiệu analog đầu ra, động cơ quay ở tốc độ 146.3Hz / 5120rpm để thực hiện quá trình vắt bằng lực ly tâm.
4. Ưu điểm
◆ Áp dụng PLC và biến tần INVT trên máy giặt mang lại hiệu quả rõ rệt:
- Giảm dòng khởi động đột ngột, quá trình hoạt động của động cơ trơn tru hơn.
- Cải thiện hiệu suất điều khiển tốc độ, chính xác hơn.
- Tăng tốc độ tối đa lên tới 5120rpm, cao gấp khoảng 3 lần so với tốc độ định mức của động cơ (1750rpm).
- Tăng tốc và giảm tốc thường xuyên, chuyển hướng xuôi/ngược không gặp lỗi.
- Điều khiển vector không cảm biến, duy trì mô-men xoắn ở tần số thấp.
- Giảm yêu cầu bảo trì cho cơ cấu điều chỉnh tốc độ.
- Dễ dàng cài đặt quy trình giặt và lập trình PLC.
- Giảm dây nối, thuận tiện hơn cho bảo trì.
5. Giải pháp
Các thông số liên quan:
| Mã | Mô tả | Mã | Mô tả |
|---|---|---|---|
| P00.00 | Chế độ điều khiển tốc độ | P01.08 | Lựa chọn chế độ dừng |
| P00.01 | Kênh lệnh chạy | P05.01 | Chức năng đầu vào S1 |
| P00.03 | Tần số tối đa | P05.02 | Chức năng đầu vào S2 |
| P00.04 | Giới hạn trên tần số | P05.03 | Chức năng đầu vào S3 |
| P00.05 | Giới hạn dưới tần số | P05.33 | Giới hạn dưới AI |
| P00.06 | Lệnh tần số | P05.35 | Giới hạn trên AI |
| P00.11 | Thời gian tăng tốc | P06.03 | Chức năng relay đầu ra 1 |
| P00.12 | Thời gian giảm tốc | P10.04 | Tốc độ bước 1 |
6. Ứng dụng
7. Kết luận
Đối với máy giặt công nghiệp, INVT Goodrive200A đã thể hiện hiệu suất xuất sắc, chứng minh rằng GD200A hoàn toàn đáp ứng được yêu cầu, đồng thời đảm bảo đặc tính hoạt động ổn định và tin cậy. Với những ưu điểm vượt trội này, giải pháp máy giặt công nghiệp của INVT đã được ứng dụng thành công rộng rãi tại Indonesia, Trung Quốc và nhiều quốc gia khác.
Tài liệu tham khảo:
[1] Hướng dẫn vận hành biến tần Goodrive200A – Công ty TNHH Điện INVT Thâm Quyến.
