Cuộn kháng (line reactor) là một thiết bị nhỏ nhưng quan trọng trong các hệ thống điện công nghiệp, đặc biệt khi sử dụng biến tần. Nó giúp bảo vệ động cơ, biến tần, và hệ thống điện khỏi các vấn đề như sóng hài, xung điện áp, và quá dòng.

Nếu bạn đang làm việc trong nhà máy, xưởng sản xuất, hoặc chỉ muốn tìm hiểu về thiết bị điện, bài viết này sẽ giải thích cuộn kháng là gì, nó hoạt động ra sao, lợi ích, và cách sử dụng một cách đơn giản, kèm ví dụ thực tế tại Việt Nam.

1. Cuộn kháng là gì?

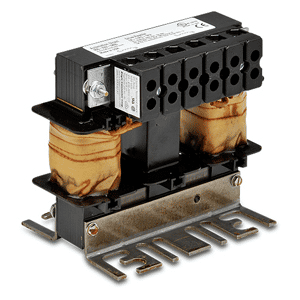

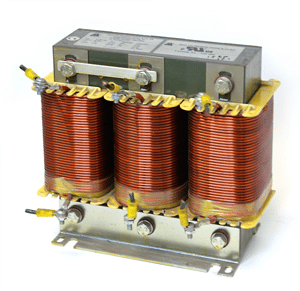

Cuộn kháng, hay còn gọi là cuộn cảm (inductor), là một cuộn dây đồng quấn quanh lõi sắt hoặc lõi không khí, được lắp vào mạch điện để “làm mịn” dòng điện. Nó thường được đặt ở đầu vào (input) hoặc đầu ra (output) của biến tần, đôi khi cả hai, để giảm nhiễu và bảo vệ thiết bị.

Cách hoạt động: Cuộn kháng tạo ra một từ trường chống lại sự thay đổi đột ngột của dòng điện, giúp:

  • Giảm sóng hài (harmonics) do biến tần gây ra.
  • Hạn chế xung điện áp (voltage spikes) từ lưới điện hoặc biến tần.
  • Bảo vệ động cơ khỏi dòng khởi động lớn (inrush current).

Ví dụ thực tế: Một nhà máy dệt ở Đà Nẵng lắp cuộn kháng 3% trước biến tần 15 kW để giảm nhiễu sóng hài, giúp máy dệt chạy mượt mà và không gây lỗi bộ PLC.

2. Phân loại, vị trí lắp đặt

Có hai loại cuộn kháng chính, tùy thuộc vào vị trí lắp đặt:

Cuộn kháng đầu vào (Input Line Reactor)

  • Vị trí: Lắp giữa nguồn điện (lưới 380V) và biến tần.
  • Chức năng:
    • Giảm sóng hài từ biến tần, tránh ảnh hưởng đến lưới điện và các thiết bị khác.
    • Bảo vệ biến tần khỏi xung điện áp từ lưới (như do sét hoặc nhiễu).
    • Cải thiện hệ số công suất (power factor).
  • Ví dụ: Một nhà máy xi măng ở Quảng Ninh dùng cuộn kháng đầu vào để giảm sóng hài, tránh phạt từ Điện lực Việt Nam (EVN) do vi phạm tiêu chuẩn TCVN 6474:1999.

Cuộn kháng đầu ra (Output Line Reactor)

  1. Vị trí: Lắp giữa biến tần và động cơ.
  2. Chức năng:
    • Giảm xung điện áp (dV/dt) từ biến tần, bảo vệ cách điện cuộn dây động cơ.
    • Giảm nhiễu điện từ (EMI) gây ảnh hưởng đến cảm biến hoặc PLC.
    • Hỗ trợ khi dây dẫn từ biến tần đến động cơ dài (>30 mét).
  3. Ví dụ: Một trạm bơm ở Cần Thơ lắp cuộn kháng đầu ra cho dây dẫn dài 50 mét, giúp động cơ bơm chạy ổn định và không bị hỏng cách điện.

Lưu ý: Một số hệ thống dùng cả cuộn kháng đầu vào và đầu ra để bảo vệ tối đa, nhưng điều này làm tăng chi phí và cần tính toán kỹ.

3. Lợi ích của cuộn kháng

Cuộn kháng mang lại nhiều lợi ích quan trọng, đặc biệt trong các nhà máy công nghiệp sử dụng biến tần:

Bảo vệ biến tần và động cơ

  • Giảm xung điện áp và dòng khởi động, giúp kéo dài tuổi thọ biến tần (thường 7-10 năm) và động cơ (10-15 năm).
  • Ví dụ thực tế: Một nhà máy thép ở Hải Phòng lắp cuộn kháng đầu ra, giảm hỏng IGBT trong biến tần, tiết kiệm hàng chục triệu đồng chi phí sửa chữa.

Giảm sóng hài

  • Hạn chế sóng hài (harmonics) bậc 5, 7, làm giảm nhiễu lưới điện và tránh phạt từ EVN. Cuộn kháng có thể giảm THD-I (tổng méo hài dòng) từ 70-100% xuống 30-40%.
  • Ví dụ: Một nhà máy chế biến thủy sản ở Cà Mau dùng cuộn kháng để giảm sóng hài, giúp biến áp không bị quá nhiệt.

Cải thiện hiệu suất hệ thống

  • Làm mịn dòng điện, giảm tổn hao năng lượng, và cải thiện hệ số công suất (thường từ 0,8 lên 0,9).
  • Ví dụ: Một nhà máy dệt ở Bình Dương tiết kiệm 5% hóa đơn điện nhờ lắp cuộn kháng đầu vào.

Giảm nhiễu điện từ (EMI)

  • Bảo vệ PLC, cảm biến, và thiết bị điện tử nhạy cảm khỏi nhiễu từ biến tần.
  • Ví dụ thực tế: Một nhà máy sản xuất linh kiện điện tử ở Bắc Ninh lắp cuộn kháng đầu ra, giúp dây chuyền SMT không bị lỗi do nhiễu EMI.

Chi phí thấp, dễ lắp đặt

  • Cuộn kháng có giá từ 1,5-5 triệu đồng (tùy công suất), rẻ hơn nhiều so với bộ lọc hài chủ động (50-300 triệu). Lắp đặt chỉ cần đấu dây đúng sơ đồ.
  • Ví dụ: Một xưởng cơ khí nhỏ ở Hà Nội lắp cuộn kháng 3% trong 1 giờ, không cần kỹ thuật viên cao cấp.

4. Khi nào nên dùng cuộn kháng?

Bạn nên cân nhắc dùng cuộn kháng trong các trường hợp sau:

  • Sử dụng biến tần: Hầu hết biến tần 6 xung cần cuộn kháng để giảm sóng hài và bảo vệ động cơ.
  • Dây dẫn dài: Nếu dây từ biến tần đến động cơ dài hơn 150 mét, cuộn kháng đầu ra là cần thiết để giảm xung điện áp.
  • Môi trường nhiễu cao: Nhà máy có nhiều thiết bị phi tuyến (như đèn LED, UPS) nên dùng cuộn kháng đầu vào để bảo vệ lưới điện.
  • Lưới điện không ổn định: Ở Việt Nam, các khu công nghiệp như Hải Phòng, Bắc Ninh thường có lưới điện dao động mạnh, cuộn kháng giúp giảm xung điện áp từ lưới.
  • Yêu cầu chất lượng điện: Để tuân thủ IEEE 519-2022 hoặc TCVN 6474:1999, cuộn kháng là giải pháp tiết kiệm.

Ví dụ thực tế: Một nhà máy thực phẩm ở Cần Thơ lắp cuộn kháng đầu vào và đầu ra cho hệ thống biến tần 50 kW, vừa giảm nhiễu EMI cho PLC vừa kéo dài tuổi thọ động cơ bơm.

5. Cách chọn và lắp đặt cuộn kháng

  1. Xác định thông số:
    • Dòng điện định mức (Amps): Phải khớp với dòng đầy tải (FLA) của biến tần hoặc động cơ (xem trên tấm tên).
    • Điện áp: Thường là 220V hoặc 380V, phù hợp với lưới Việt Nam.
    • Trở kháng (% Impedance): Thông dụng là 3% (phổ biến) hoặc 5% (bảo vệ mạnh hơn, nhưng giảm hiệu suất).
    • Ví dụ: Động cơ 15 kW, FLA 30A, 380V cần cuộn kháng 3% với dòng định mức ≥30A.
  2. Chọn vị trí lắp:
    • Đầu vào: Nếu muốn giảm sóng hài và bảo vệ biến tần.
    • Đầu ra: Nếu dây dẫn dài hoặc cần bảo vệ động cơ.
    • Cả hai: Trong các hệ thống lớn, yêu cầu cao.
  3. Lắp đặt an toàn:
    • Tắt nguồn điện trước khi đấu dây.
    • Tham khảo sơ đồ đấu dây từ nhà cung cấp (như Schneider, ABB).
    • Đảm bảo cuộn kháng được cố định chắc chắn, tránh rung lắc.
    • Ví dụ thực tế: Một kỹ thuật viên ở Hà Nội lắp sai cực tính cuộn kháng, khiến biến tần báo lỗi và phải đấu lại.
  4. Kiểm tra sau lắp đặt:
    • Dùng đồng hồ đo dòng để kiểm tra dòng điện qua cuộn kháng, đảm bảo không vượt quá định mức.
    • Đo THD-I bằng máy phân tích chất lượng điện (như Fluke 435) để xác nhận giảm sóng hài.
  5. Làm việc với nhà cung cấp:
    • Chọn cuộn kháng từ các hãng uy tín như Transcoil, MTE, hoặc Siemens, có hỗ trợ kỹ thuật tại Việt Nam.
    • Yêu cầu tài liệu hướng dẫn bằng tiếng Việt và bảo hành (thường 1-2 năm).

6. Lưu ý khi sử dụng

  • Không thay thế bộ lọc hài: Cuộn kháng chỉ giảm sóng hài (THD-I xuống 30-40%), không hiệu quả bằng bộ lọc hài thụ động (12-15%) hoặc chủ động (<8%). Nếu cần giảm sóng hài mạnh, cân nhắc bộ lọc.
  • Kích thước và nhiệt độ: Cuộn kháng có thể nóng khi hoạt động, cần đặt ở nơi thông thoáng, tránh gần thiết bị nhạy cảm nhiệt.
  • Chi phí bổ sung: Dù giá rẻ (1,5-5 triệu), lắp cả đầu vào và đầu ra sẽ tăng chi phí, cần cân nhắc nhu cầu thực tế.
  • Bảo trì: Kiểm tra định kỳ (6-12 tháng) để đảm bảo cuộn kháng không bị lỏng dây hoặc quá nhiệt.
  • Hỏi chuyên gia: Nếu không chắc cách chọn hoặc lắp, liên hệ nhà cung cấp hoặc kỹ thuật viên tại Việt Nam.

Ví dụ thực tế: Một nhà máy ở Bắc Ninh không bảo trì cuộn kháng, dẫn đến dây đồng bị lỏng và gây nhiễu EMI, làm gián đoạn dây chuyền sản xuất.

7. Kết luận

Cuộn kháng là một giải pháp đơn giản, chi phí thấp nhưng rất hiệu quả để bảo vệ biến tần, động cơ, và hệ thống điện khỏi sóng hài, xung điện áp, và nhiễu EMI. Với giá chỉ từ 1,5~5 triệu đồng, nó giúp kéo dài tuổi thọ thiết bị, tiết kiệm điện, và tuân thủ các tiêu chuẩn chất lượng điện như TCVN 6474:1999. Bằng cách hiểu cuộn kháng là gì, lợi ích, và cách sử dụng, bạn có thể áp dụng nó trong nhà máy, xưởng sản xuất, hoặc trạm bơm tại Việt Nam.

Mẹo cho người mới:

  • Chụp ảnh cuộn kháng: Lưu thông số để dễ thay thế sau này.
  • Đọc kỹ thông số: Chọn đúng dòng điện và trở kháng (3% hoặc 5%) để tránh lãng phí.
  • Học từ thực tế: Quan sát cách lắp cuộn kháng trong các nhà máy lớn (như ở Hải Phòng, Đà Nẵng) để hiểu rõ hơn.

Nếu bạn cần tư vấn thêm về cuộn kháng hoặc cách chọn thiết bị phù hợp, hãy liên hệ nhà cung cấp uy tín tại Việt Nam (như ABB, Schneider Electric, Danfoss) hoặc kỹ thuật viên địa phương. Một cuộn kháng nhỏ có thể tạo ra sự khác biệt lớn cho hệ thống điện của bạn!
