Biến tần là thiết bị quan trọng để điều khiển tốc độ động cơ, tiết kiệm năng lượng, và tối ưu hóa vận hành trong các ứng dụng công nghiệp như bơm, quạt, băng tải, và máy nén. Tuy nhiên, để biến tần hoạt động hiệu quả và bền bỉ, việc lựa chọn tủ điều khiển biến tần phù hợp là yếu tố then chốt.
Tủ điều khiển không chỉ bảo vệ biến tần mà còn tích hợp các thành phần như cầu dao, bộ lọc, và hệ thống làm mát để đảm bảo an toàn và hiệu suất. Bài viết này trình bày 7 câu hỏi quan trọng bạn cần hỏi nhà cung cấp khi mua tủ điều khiển biến tần, cùng với các yếu tố bổ sung để giúp bạn đưa ra quyết định đúng đắn, dựa trên thông tin từ các nguồn uy tín.
1. Tủ điều khiển có đáp ứng tiêu chuẩn
Tại sao quan trọng?
Các tiêu chuẩn như TCVN (Tiêu chuẩn Quốc gia Việt Nam) và IEC (Ủy ban Kỹ thuật Điện Quốc tế) đảm bảo tủ điều khiển được thiết kế để chịu được các điều kiện môi trường đặc thù ở Việt Nam (như độ ẩm và nhiệt độ cao, bụi bặm) và đáp ứng yêu cầu an toàn điện theo quy định của Điện lực Việt Nam (EVN).
Việc tuân thủ tiêu chuẩn giúp tăng độ tin cậy, tránh rủi ro pháp lý, và đảm bảo tủ hoạt động ổn định trong môi trường công nghiệp.
Cần hỏi nhà cung cấp:
- Tủ có đạt TCVN 7472:2005 (tiêu chuẩn an toàn cho thiết bị điện hạ thế) hoặc IEC 61439 (tiêu chuẩn lắp ráp tủ điện hạ thế) không?
- Tủ có mức bảo vệ IP54, IP65, hoặc IP66 (theo IEC 60529) để chống bụi và nước, phù hợp với môi trường trong nhà hoặc ngoài trời ở Việt Nam không?
- Tủ có phù hợp với điều kiện vận hành điển hình ở Việt Nam (nhiệt độ 30-40°C, độ ẩm 80-90%, bụi công nghiệp) không?
Bổ sung:
- Ở Việt Nam, các ứng dụng công nghiệp (như nhà máy xi măng, thủy sản, hoặc trạm bơm) thường yêu cầu tủ đạt IP65 hoặc IP66 để chống nước và bụi, đặc biệt ở khu vực ven biển hoặc miền Trung có mưa bão thường xuyên.
- Nếu tủ được sử dụng trong môi trường dễ cháy nổ (như nhà máy hóa dầu), cần kiểm tra chứng nhận ATEX hoặc IECEx để đảm bảo an toàn, phù hợp với TCVN 6484:1999 (thiết bị điện trong môi trường nổ).
- Một số nhà cung cấp lớn (như INVT, KOC) cung cấp tủ đạt cả TCVN và IEC, kèm nhãn dán và tài liệu chứng nhận để hỗ trợ kiểm tra chất lượng. Kiểm tra kỹ nhãn tủ để đảm bảo thông tin về mức bảo vệ (IP) và tiêu chuẩn an toàn.
Ví dụ: Một nhà máy chế biến thủy sản ở Cà Mau cần tủ đạt IP66 và TCVN
2. Tủ có được thiết kế để giảm sóng hài không?
Tại sao quan trọng?
Biến tần tạo ra sóng hài (harmonic distortion), gây ô nhiễm nguồn điện, nhiễu thiết bị khác, và có thể vi phạm quy định về chất lượng điện (theo IEEE-519). Sóng hài làm tăng nhiệt độ, giảm tuổi thọ biến tần và động cơ, và có thể bị EVN phạt.
Cần hỏi nhà cung cấp:
- Tủ có tích hợp bộ lọc sóng hài thụ động (passive harmonic filter) hoặc chủ động (active harmonic filter) không?
- Tủ có hỗ trợ biến tần đa xung (12 hoặc 18 xung) để giảm sóng hài?
- Nhà cung cấp có phân tích sóng hài hoặc giải pháp để tuân thủ chuẩn IEEE-519 không?
Bổ sung:
- Ở Việt Nam, các nhà máy lớn (như thép, xi măng) thường lắp bộ lọc sóng hài để tránh phạt từ Điện lực Việt Nam (EVN). Bộ lọc thụ động phù hợp cho tải ổn định, trong khi bộ lọc chủ động hiệu quả hơn cho tải biến đổi, dù chi phí cao hơn.
- Nếu không có bộ lọc, bạn có thể cần lắp máy bù công suất phản kháng hoặc cuộn kháng (line reactor) để cải thiện chất lượng điện.
- Đa số các hãng biến tần hiện đại tích hợp công nghệ giảm sóng hài ngay trong 1 số dòng sản phẩm (GD200A của INVT, KOC550A của KOC), giảm nhu cầu lắp bộ lọc riêng.
3. Tủ có tích hợp bộ lọc RFI/EMI không?
Tại sao quan trọng?
Biến tần tạo ra nhiễu tần số vô tuyến (RFI) và nhiễu điện từ (EMI), có thể ảnh hưởng đến thiết bị điện tử nhạy cảm (như PLC, cảm biến) hoặc vi phạm quy định về tương thích điện từ (EN 61800-3). Bộ lọc RFI/EMI giúp giảm nhiễu, đảm bảo hệ thống hoạt động ổn định.
Cần hỏi nhà cung cấp:
- Tủ có tích hợp bộ lọc RFI/EMI tại đầu vào hoặc đầu ra biến tần không?
- Bộ lọc có đáp ứng tiêu chuẩn EN 61800-3 (EMC cho biến tần) không?
- Có cần thêm bộ lọc bên ngoài cho các thiết bị nhạy cảm trong hệ thống của tôi không?
Bổ sung:
- Ở Việt Nam, các nhà máy tự động hóa cao (như sản xuất linh kiện điện tử) yêu cầu bộ lọc RFI/EMI để bảo vệ PLC và robot.
- Một số biến tần cao cấp (như Danfoss FC 102) tích hợp bộ lọc EMI, nhưng cần kiểm tra xem tủ có hỗ trợ đầy đủ không.
- Nếu hệ thống có dây dẫn dài (>30 mét), nên lắp ferrite core trên dây để giảm nhiễu EMI.
4. Tủ có làm mát biến tần đúng cách không?
Tại sao quan trọng?
Biến tần sinh nhiệt lớn khi hoạt động, đặc biệt ở công suất cao hoặc tần số cao. Nếu không được làm mát đúng cách, biến tần có thể quá nhiệt khiến hiệu suất giảm, hỏng hóc nhiều và giảm tuổi thọ. Hệ thống làm mát trong tủ điện (quạt, điều hòa, hoặc tản nhiệt) là yếu tố then chốt.
Cần hỏi nhà cung cấp:

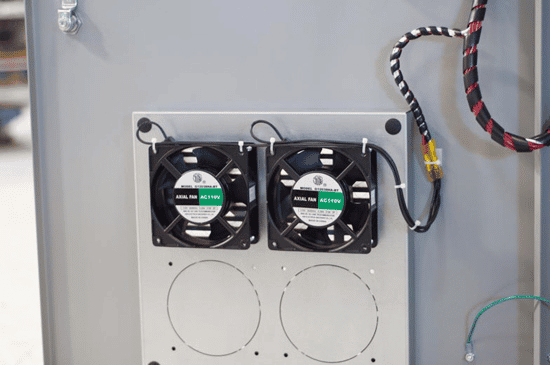

- Tủ sử dụng quạt làm mát, điều hòa không khí, hay tản nhiệt thụ động?
- Hệ thống làm mát có đủ cho công suất biến tần (ví dụ: 15 kW, 50 kW) và điều kiện môi trường (nhiệt độ, độ ẩm)?
- Tủ có cảm biến nhiệt độ hoặc báo động quá nhiệt không?
Bổ sung:
- Ở Việt Nam, với khí hậu nóng ẩm (nhiệt độ trên 40°C, độ ẩm 80%), tủ biến tần ngoài trời thường cần quạt để giữ nhiệt độ dưới 50°C (ngưỡng an toàn của biến tần).
- Tủ trong nhà máy kín (như thực phẩm) có thể dùng tản nhiệt thụ động nếu công suất thấp (<10 kW).
- Đảm bảo tủ có lưu lượng khí (CFM) phù hợp và khe thoát nhiệt được thiết kế đúng tiêu chuẩn NEMA/IP để tránh bụi xâm nhập.
- Một số nhà sản xuất (như Keltour) cung cấp tủ với quạt làm mát tích hợp cảm biến nhiệt độ, tự động điều chỉnh tốc độ quạt để tiết kiệm điện.
Ví dụ: Một trạm bơm ở Cần Thơ sử dụng tủ biến tần với điều hòa để chống nhiệt độ cao ngoài trời.
5. Tủ có tích hợp các thành phần bảo vệ cần thiết không?
Tại sao quan trọng?
Biến tần và động cơ cần được bảo vệ khỏi quá áp, quá dòng, ngắn mạch, và mất pha để tránh hỏng hóc. Tủ điều khiển phải tích hợp các thiết bị bảo vệ như cầu dao, rơ-le, và bộ lọc để đảm bảo an toàn và tuổi thọ hệ thống.
Cần hỏi nhà cung cấp:
- Tủ có cầu dao cách ly (MCCB) hoặc aptomat (MCB) phù hợp với dòng định mức của biến tần không?
- Tủ có rơ-le bảo vệ quá tải, bảo vệ mất pha, hoặc bảo vệ chống sét không?
- Có bộ lọc dòng khởi động (line reactor) hoặc bộ lọc dV/dt để bảo vệ động cơ không?
Bổ sung:
- Ở Việt Nam, line reactor (cuộn kháng) được sử dụng phổ biến để giảm dòng khởi động và bảo vệ biến tần, đặc biệt trong hệ thống 380V.
- Bộ lọc dV/dt cần thiết nếu dây dẫn từ biến tần đến động cơ dài (>30 mét) để giảm điện áp đỉnh, tránh hỏng cách điện cuộn dây động cơ.
- Tủ nên có đồng hồ đo dòng/áp hoặc HMI để giám sát trạng thái biến tần. Một số tủ cao cấp (như của Rockwell) tích hợp Safe Torque Off (STO) để ngắt mô-men xoắn khi biến tần tắt, tăng an toàn cho người vận hành.
Ví dụ: Một nhà máy xi măng ở Quảng Ninh sử dụng tủ biến tần với MCCB và line reactor để bảo vệ động cơ băng tải công suất lớn.
6. Tủ có giao diện điều khiển thân thiện với người dùng không?
Tại sao quan trọng?

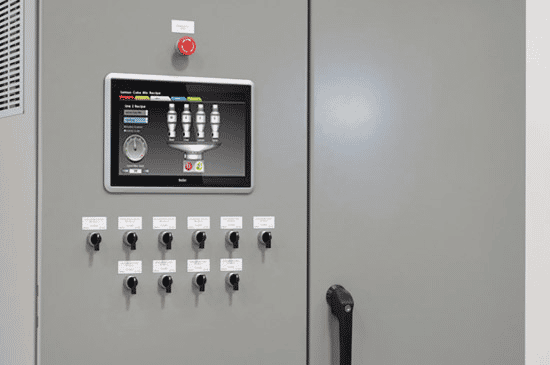

Tủ biến tần cần có giao diện điều khiển dễ sử dụng (như nút bấm, màn hình HMI, hoặc bàn phím) để người vận hành dễ dàng cấu hình, giám sát, và khắc phục sự cố. Giao diện phức tạp có thể làm tăng thời gian đào tạo và nguy cơ lỗi vận hành.
Cần hỏi nhà cung cấp:

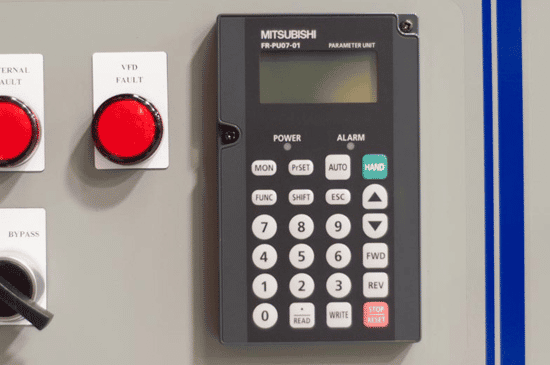

- Tủ có bàn phím tích hợp, nút bấm start/stop, hay màn hình HMI không?
- Giao diện có hỗ trợ ngôn ngữ tiếng Việt hoặc dễ tùy chỉnh không?
- Có tài liệu hướng dẫn vận hành và phần mềm lập trình (như DriveTools, Studio 5000) đi kèm không?
Bổ sung:
- Ở Việt Nam, các nhà máy nhỏ ưu tiên tủ với nút bấm đơn giản (start/stop, tăng/giảm tốc độ) để giảm chi phí đào tạo. Các nhà máy lớn (như dầu khí) sử dụng HMI hoặc kết nối SCADA để giám sát từ xa.
- Tủ nên có đèn báo trạng thái (bật/tắt, lỗi) và các đồng hồ đo (điện áp, dòng, tần số) để dễ nhận biết sự cố.
- Một số tủ biến tần hiện đại (như của Automation Ready Panels) tích hợp chẩn đoán hình ảnh (visual diagnostics) để hiển thị mã lỗi, dòng điện, và tần số theo thời gian thực, giúp người vận hành phản ứng nhanh.
Ví dụ: Một nhà máy dệt ở Đà Nẵng sử dụng tủ biến tần với HMI hiển thị tiếng Việt để giám sát tốc độ máy dệt.
7. Nhà cung cấp có cung cấp hỗ trợ lắp đặt và bảo trì không?
Tại sao quan trọng?
Lắp đặt và bảo trì không đúng cách có thể làm giảm hiệu suất biến tần, gây hỏng hóc, hoặc vi phạm bảo hành. Nhà cung cấp cần cung cấp dịch vụ hỗ trợ kỹ thuật, đào tạo, và bảo trì định kỳ để đảm bảo tủ hoạt động ổn định.
Cần hỏi nhà cung cấp:
- Nhà cung cấp có cung cấp hướng dẫn lắp đặt, đào tạo vận hành, hoặc dịch vụ khởi động (commissioning) không?
- Có hợp đồng bảo trì định kỳ hoặc hỗ trợ kỹ thuật 24/7 không?
- Thời gian bảo hành của tủ và biến tần là bao lâu (thường 1-2 năm)?
Bổ sung:
- Ở Việt Nam, các nhà cung cấp lớn (như INVT, KOC) thường cung cấp dịch vụ lắp đặt trọn gói để cấu hình biến tần theo ứng dụng cụ thể (như bơm, quạt).
- Kiểm tra xem nhà cung cấp có kho phụ tùng thay thế (như IGBT, quạt, cầu dao) tại Việt Nam để giảm thời gian sửa chữa. Một số nhà cung cấp (như RPM Controls) cam kết bảo hành lên đến 10 năm cho biến tần của Danfoss.
- Yêu cầu tài liệu kỹ thuật (sơ đồ đấu dây, thông số biến tần) và hướng dẫn khắc phục sự cố bằng tiếng Việt. Nhà cung cấp như Keltour cung cấp hỗ trợ trực tuyến và mẫu liên hệ để giải đáp nhanh.
Ví dụ: Một nhà máy thực phẩm ở TP.HCM chọn nhà cung cấp tủ biến tần có hỗ trợ bảo hành trong 24h để đảm bảo dây chuyền sản xuất không gián đoạn dài gây thiệt hại nặng.
Các yếu tố bổ sung khi chọn Tủ điện biến tần
Ngoài 7 câu hỏi trên, dưới đây là các yếu tố bổ sung cần xem xét để đảm bảo tủ biến tần phù hợp với nhu cầu, dựa trên thông tin từ các nguồn uy tín:
Tương thích với động cơ và ứng dụng:
- Đảm bảo biến tần trong tủ tương thích với động cơ định mức biến tần (NEMA MG1 Part 31) để tránh hỏng cuộn dây hoặc vòng bi. Kiểm tra công suất (kW/HP), điện áp (220V/380V), và dòng định mức của động cơ.
- Xác định loại tải (tải mô-men không đổi như băng tải, hoặc tải mô-men thay đổi như bơm) để chọn biến tần phù hợp (V/F, vector control).
Khả năng tích hợp và mở rộng:
- Tủ có không gian để thêm biến tần, PLC, hoặc thiết bị khác trong tương lai không?
- Tủ có hỗ trợ giao thức truyền thông như Modbus TCP, Profibus, hoặc Ethernet để kết nối với hệ thống tự động hóa? Một số tủ (như của Whatoop) hỗ trợ giao tiếp CANopen và Modbus TCP.
- Kiểm tra khả năng lập trình biến tần qua phần mềm (như Connected Component Workbench của Rockwell) để tùy chỉnh ứng dụng phức tạp.
An toàn và bảo vệ môi trường:
- Tủ có cửa khóa an toàn, nút dừng khẩn cấp, hoặc cảnh báo sự cố không? Đảm bảo tuân thủ TCVN 7472:2005 (an toàn điện Việt Nam) và quy định của EVN.
- Nếu sử dụng trong môi trường khắc nghiệt (như nhà máy hóa dầu), tủ cần đạt IP54 hoặc cao hơn và có lớp phủ chống ăn mòn.
- Tủ nên có bảo vệ chống sét (surge protection) để tránh hỏng do sấm sét, đặc biệt ở các khu vực miền Trung Việt Nam.
Chi phí và hiệu quả kinh tế:
- So sánh giá tủ biến tần từ nhiều nhà cung cấp, nhưng không nên chọn loại rẻ nhất nếu thiếu các tính năng bảo vệ hoặc làm mát. Một tủ biến tần chất lượng (như của Spike Electric) có thể tiết kiệm 40% chi phí năng lượng nhờ điều chỉnh tốc độ động cơ theo nhu cầu.
- Cân nhắc chi phí dài hạn (bảo trì, thay thế phụ tùng) và lợi ích tiết kiệm năng lượng. biến tần có thể giảm 20-50% tiêu thụ điện ở các ứng dụng bơm và quạt.
