Tem motor điện giống như “chứng minh thư” của chúng, chứa các thông tin quan trọng về đặc điểm và cách sử dụng. Thông tin bên trong sẽ giúp bạn chọn đúng động cơ, kết nối an toàn, và bảo trì hiệu quả.
Bài viết này sẽ hướng dẫn bạn cách đọc tấm tên động cơ một cách đơn giản, với ví dụ thực tế tại Việt Nam.
1. Tem động cơ là gì?
Tấm tên động cơ là một nhãn kim loại hoặc nhựa bền gắn trên thân động cơ, ghi các thông số kỹ thuật như điện áp, công suất, tốc độ, và loại động cơ. Những thông tin này giúp bạn:
- Chọn đúng thiết bị: Ví dụ, chọn biến tần phù hợp với động cơ.
- Kết nối an toàn: Đảm bảo đấu dây đúng điện áp (220V, 380V).
- Bảo trì và thay thế: Xác định phụ tùng hoặc động cơ thay thế chính xác.
Ví dụ thực tế: Một nhà máy dệt ở Đà Nẵng cần thay động cơ cho máy dệt. Nhờ đọc tấm tên, kỹ thuật viên biết động cơ cần công suất 15 kW, điện áp 380V, và tốc độ 1450 vòng/phút, giúp chọn đúng model thay thế mà không làm gián đoạn sản xuất.
2. Các thông số chính trên tem
Dưới đây là các thông số phổ biến trên tấm tên động cơ, giải thích đơn giản và kèm ví dụ:

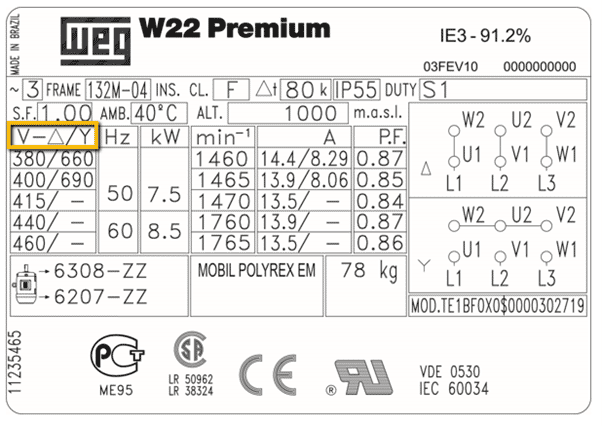

Điện áp định mức
- Ý nghĩa: Điện áp mà động cơ được thiết kế để hoạt động tốt nhất, như 220V, 380V, hoặc cả hai (dual voltage). Động cơ thường có dung sai ±10%, nghĩa là một động cơ 380V có thể chạy ở 342V-418V mà vẫn an toàn.
- Tại sao quan trọng: Đấu sai điện áp có thể làm cháy động cơ hoặc giảm hiệu suất.
- Ví dụ: Tấm tên ghi “380/660V”. Ở Việt Nam, bạn sẽ đấu dây theo cấu hình 380V (thường là kết nối tam giác – Δ) cho lưới điện công nghiệp 380V, 50 Hz.
- Lưu ý: Nếu dùng biến tần, kiểm tra kỹ điện áp đầu vào và cấu hình dây.

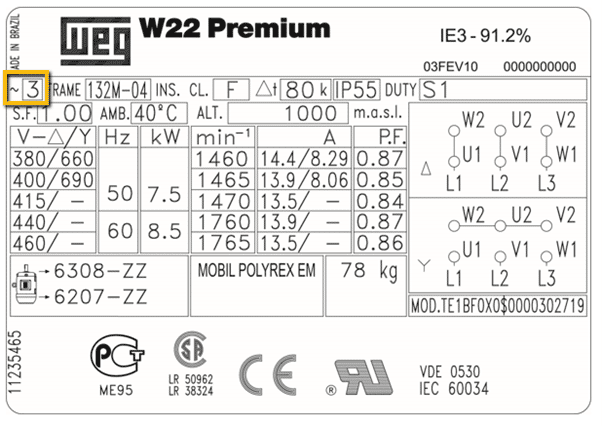

Số pha (Phase – PH)
- Ý nghĩa: Loại nguồn điện động cơ sử dụng, thường là 1 pha (cho dân dụng, 220V) hoặc 3 pha (cho công nghiệp, 380V là chính, rất ít động cơ 3 pha 220V).
- Tại sao quan trọng: Đảm bảo nguồn điện phù hợp với động cơ.
- Ví dụ: Tấm tên ghi “3 PH”. Động cơ này cần nguồn 3 pha 380V, không thể dùng cho điện 1 pha 220V tại nhà.
- Gợi ý: Nếu muốn dùng điện 1 pha để chạy động cơ 3 pha, bạn cần thêm 1 chiếc biến tần vào 1 pha ra 3 pha.

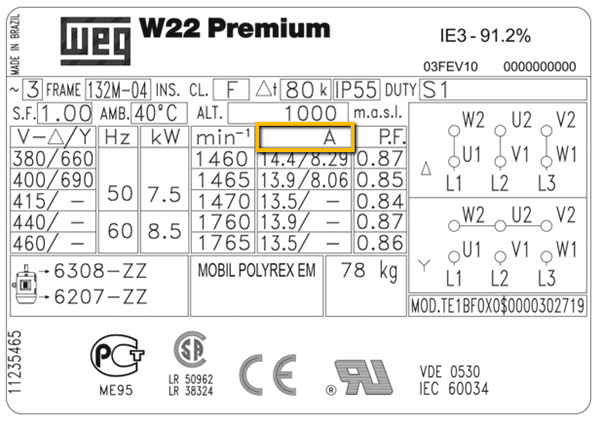

Dòng điện định mức (Full Load Amps – FLA)
- Ý nghĩa: Là giá trị dòng điện (A) khi motor chạy đầy tải (100% công suất định mức).
- Tại sao quan trọng: Dùng để chọn dây điện, khởi động từ, cầu chì, hoặc biến tần phù hợp. Nếu dòng vượt quá định mức, động cơ có thể quá nóng, hiệu suất giảm mạnh, tốc độ không ổn định, hoặc thậm chí hư hỏng.
- Ví dụ: Tấm tên ghi “FLA: 30A” cho động cơ 380V. Khi chọn biến tần, bạn cần biến tần có dòng định mức tối thiểu 30A để đảm bảo an toàn và vận hành tốt.
- Ví dụ thực tế: Một nhà máy xi măng ở Quảng Ninh chọn sai dây điện nhỏ hơn dòng định mức, dẫn đến dây nóng chảy và phải thay mới, tốn hàng triệu đồng.

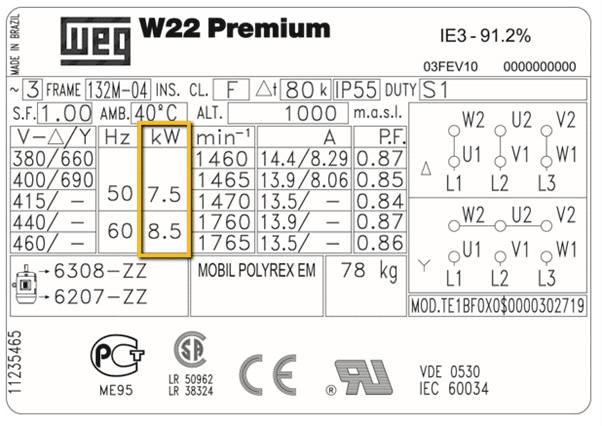

Công suất định mức (ngựa – HP hoặc Kilowatt – kW)
- Ý nghĩa: Sức mạnh của động cơ, đo bằng mã lực (HP) hoặc kilowatt (kW). 1 HP ≈ 0,746 kW.
- Tại sao quan trọng: Cho biết động cơ có đủ sức kéo tải (như bơm, quạt, băng tải) hay không.
- Ví dụ: Tấm tên ghi “15 kW” hoặc “20 HP”. Động cơ này phù hợp cho băng tải lớn trong nhà máy thép ở Hải Phòng.
- Lưu ý: Công suất trên tem động cơ là công suất đầu ra (output), không phải điện tiêu thụ (input).

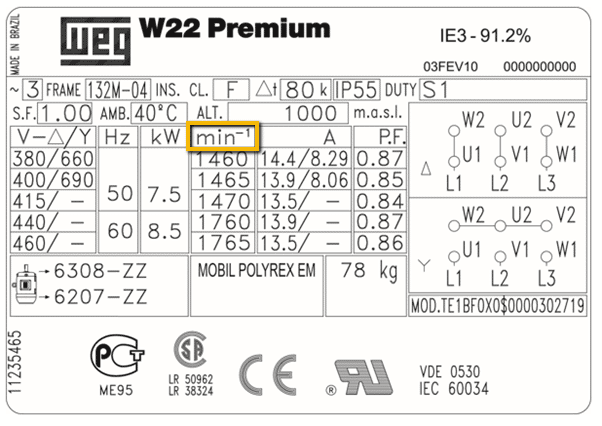

Tốc độ định mức (RPM – vòng/phút)
- Ý nghĩa: Số vòng quay mỗi phút của trục động cơ khi chạy đầy tải, phụ thuộc vào tần số (50 Hz ở Việt Nam) và số cực (poles). Ví dụ, động cơ 4 cực ở 50 Hz có tốc độ khoảng 1450 RPM (do trượt – slip).
- Tại sao quan trọng: Tốc độ ảnh hưởng đến ứng dụng, như bơm cần tốc độ thấp hay quạt cần tốc độ cao.
- Ví dụ: Tem ghi “1450 RPM”. Động cơ này phù hợp cho bơm nước ở trạm bơm Cần Thơ, nhưng không đủ nhanh cho quạt công nghiệp cần 2900 RPM.
- Lưu ý: Khi dùng biến tần, bạn có thể điều chỉnh tốc độ, nhưng cần kiểm tra giới hạn động cơ.
Tần số định mức (Frequency – Hz)
- Ý nghĩa: Tần số dòng điện mà động cơ được thiết kế để hoạt động, là 50 Hz với điện lưới ở Việt Nam.
- Tại sao quan trọng: Tần số sai có thể làm động cơ chạy sai tốc độ hoặc hỏng.
- Ví dụ thực tế: Một nhà máy ở Bắc Ninh nhập động cơ từ Mỹ (60 Hz) và quên kiểm tra tần số, dẫn đến động cơ chạy quá nhanh và hỏng sau vài tuần.
Hệ số quá tải (Service Factor – SF)
- Ý nghĩa: Khả năng động cơ chịu tải vượt định mức, biểu thị bằng số thập phân (ví dụ: 1.15 nghĩa là chịu được 115% công suất định mức trong thời gian ngắn).
- Tại sao quan trọng: Giúp biết động cơ có thể chịu quá tải tạm thời hay không. Nếu SF là 1.0, không nên để động cơ chạy quá công suất định mức.
- Ví dụ: Tem ghi “SF: 1.15” cho động cơ 10 kW. Động cơ có thể chạy ở 11,5 kW trong thời gian ngắn, nhưng làm thường xuyên sẽ giảm tuổi thọ.
- Lưu ý: Khi dùng biến tần, SF thường giảm xuống 1.0, nên không nên chạy quá tải.
Loại thiết kế (Design Letter – DES)
- Ý nghĩa: Cho biết đặc điểm mô-men xoắn khởi động của động cơ, thường là A, B, C, hoặc D (B là phổ biến, mô-men xoắn trung bình).
- Tại sao quan trọng: Ảnh hưởng đến khả năng khởi động với tải nặng (như máy nén) hay tải nhẹ (như quạt).
- Ví dụ: Tấm tên ghi “DES: B”. Động cơ này phù hợp cho băng tải, nhưng không lý tưởng cho máy nén cần mô-men xoắn cao (DES: C hoặc D).
- Ví dụ thực tế: Một nhà máy thực phẩm ở Cà Mau chọn sai động cơ DES: B cho máy nén, dẫn đến khó khởi động và phải thay động cơ DES: C.

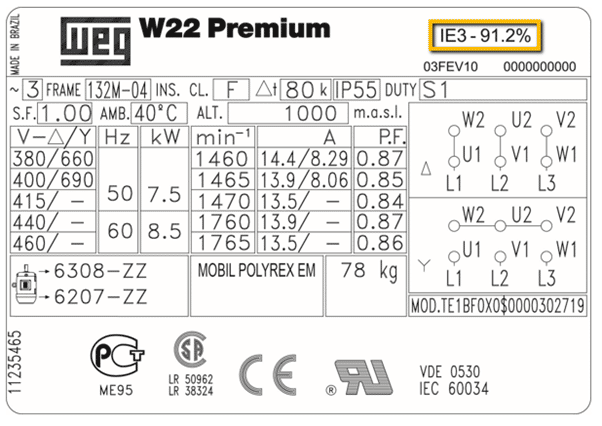

Hiệu suất (Efficiency – EFF)
- Ý nghĩa: Tỷ lệ phần trăm năng lượng điện chuyển thành năng lượng cơ học, thường từ 80-95%. Hiệu suất cao (như IE3, IE4) tiết kiệm điện hơn.
- Tại sao quan trọng: Giảm tiền điện và nhiệt độ động cơ.
- Ví dụ: Tấm tên ghi “EFF: 90%”. Động cơ này chỉ mất 10% năng lượng dưới dạng nhiệt, phù hợp cho nhà máy chạy liên tục.
- Ví dụ thực tế: Một nhà máy thép ở Hải Phòng chuyển sang động cơ IE3 (hiệu suất 92%) và tiết kiệm hàng chục triệu đồng tiền điện mỗi năm.
Lớp cách điện (Insulation Class – INS)
- Ý nghĩa: Khả năng chịu nhiệt của vật liệu cách điện trong động cơ, thường là B, F, hoặc H. Lớp F chịu được nhiệt độ đến 155°C, lớp H đến 180°C.
- Tại sao quan trọng: Đảm bảo động cơ hoạt động an toàn ở môi trường nóng (như nhà máy xi măng).
- Ví dụ: Tấm tên ghi “INS: F”. Động cơ này phù hợp cho nhà máy có nhiệt độ môi trường cao, như lò nung ở Quảng Ninh.
- Lưu ý: Nhiệt độ vượt quá lớp cách điện sẽ làm hỏng cuộn dây.

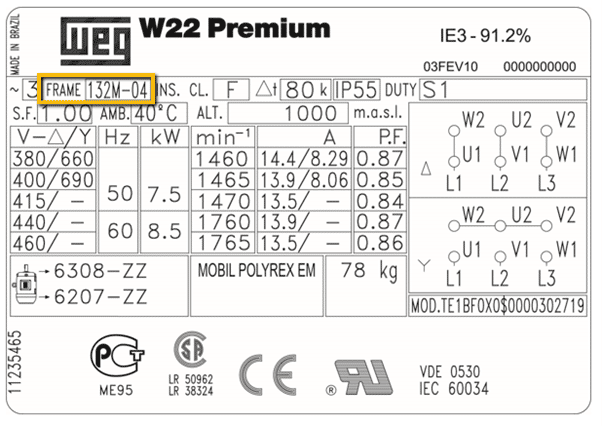

Kiểu khung (Frame Size – FR)
- Ý nghĩa: Kích thước vật lý của động cơ, theo chuẩn NEMA (North America) hoặc IEC (quốc tế), như 56, 182T, hoặc 112M.
- Tại sao quan trọng: Đảm bảo động cơ vừa với vị trí lắp đặt.
- Ví dụ: Tấm tên ghi “FR: 112M”. Kỹ thuật viên cần kiểm tra kích thước khung để thay thế đúng động cơ trong nhà máy dệt Đà Nẵng.
- Lưu ý: Kiểm tra thêm kiểu lắp (foot-mounted, flange-mounted).
Loại vỏ (Enclosure – ENCL)
- Ý nghĩa: Mức độ bảo vệ của động cơ trước bụi, nước, như TEFC (Totally Enclosed Fan Cooled – kín, có quạt) hoặc ODP (Open Drip Proof – hở, chống nhỏ giọt).
- Tại sao quan trọng: Chọn vỏ phù hợp với môi trường (bụi bặm, ẩm ướt).
- Ví dụ: Tấm tên ghi “ENCL: TEFC”. Động cơ này phù hợp cho nhà máy xi măng đầy bụi ở Quảng Ninh, nhưng không cần thiết cho văn phòng sạch.
- Ví dụ thực tế: Một trạm bơm ở Cần Thơ dùng động cơ ODP trong môi trường ẩm, dẫn đến rỉ sét và phải thay sớm.
3. Cách dùng thông tin từ tem động cơ
Hiểu tấm tên động cơ giúp bạn thực hiện các công việc sau một cách dễ dàng:
Chọn biến tần:
- Dựa vào dòng định mức, điện áp và công suất để chọn biến tần phù hợp. Ví dụ, động cơ 15 kW, FLA 30A, 380V cần VFD có dòng định mức ≥30A và hỗ trợ 380V.
- Lưu ý: Kiểm tra tần số và tốc độ, vì VFD có thể thay đổi RPM, nhưng không vượt quá giới hạn động cơ.
Xem thêm: Cẩm nang chọn biến tần
Kết nối điện an toàn:
- Đọc điện áp và số pha để đấu dây đúng (tam giác Δ hoặc sao Y). Sử dụng sơ đồ đấu dây trên tấm tên hoặc trong hộp nối dây.
- Ví dụ: Một kỹ thuật viên ở Hà Nội đấu sai cấu hình 660V cho lưới 380V, khiến động cơ không chạy và phải sửa chữa.
Bảo trì và thay thế:
- Dựa vào frame size, công suất, và RPM để chọn động cơ thay thế chính xác.
- Kiểm tra lớp cách điện và loại vỏ để đảm bảo động cơ chịu được môi trường làm việc.
- Ví dụ thực tế: Một nhà máy ở Bắc Ninh thay động cơ sai frame size, dẫn đến không lắp vừa và phải đặt lại, mất thời gian và chi phí.
Tiết kiệm điện
- Chọn động cơ có hiệu suất cao (IE3, IE4) và vận hành đúng điện áp, tần số để giảm hóa đơn tiền điện.
- Tránh chạy động cơ vượt service factor thường xuyên để kéo dài tuổi thọ.
4. Lưu ý khi đọc tem động cơ
- Tấm tên bị mờ hoặc mất: Nếu tấm tên bẩn, hỏng, hoặc mất, kiểm tra tài liệu kỹ thuật từ nhà sản xuất (như Siemens, ABB, TECO) hoặc đo thực tế (điện áp, dòng) bằng đồng hồ.
- Khác biệt giữa nhà sản xuất: Mỗi hãng (WEG, Siemens, Baldor) có cách trình bày tấm tên khác nhau, nhưng các thông số chính (điện áp, FLA, RPM) luôn có.
- Kiểm tra tiêu chuẩn: Ở Việt Nam, động cơ thường theo chuẩn IEC (quốc tế), nhưng một số động cơ nhập từ Mỹ theo NEMA (dùng HP, 60 Hz). Đọc kỹ để tránh nhầm lẫn.
- Hỏi chuyên gia: Nếu không chắc, liên hệ nhà cung cấp (như ABB Việt Nam, Schneider Electric) hoặc kỹ thuật viên để được hỗ trợ bằng tiếng Việt.
Ví dụ thực tế: Một nhà máy chế biến thủy sản ở Cà Mau không đọc kỹ tấm tên, dùng động cơ 60 Hz cho lưới 50 Hz, khiến động cơ chạy sai tốc độ và hỏng sau vài tháng.
5. Kết luận
Tấm tên động cơ là “kim chỉ nam” giúp bạn hiểu và sử dụng động cơ điện đúng cách. Bằng cách đọc các thông số như điện áp, dòng điện, công suất, tốc độ, và hiệu suất, bạn có thể chọn động cơ phù hợp, kết nối an toàn, và bảo trì hiệu quả. Điều này không chỉ tiết kiệm chi phí mà còn tránh được các sự cố như cháy động cơ, gián đoạn sản xuất, hoặc phạt từ Điện lực Việt Nam (EVN).
Mẹo cho người mới:
- Chụp ảnh tem motor: Lưu lại thông tin để tham khảo khi mua phụ tùng hoặc thay thế.
- Dùng đèn pin: Tem thường ở vị trí khó đọc, đèn pin giúp nhìn rõ hơn.
- Học từng bước: Bắt đầu với các thông số chính (điện áp, dòng định mức, RPM) trước khi tìm hiểu sâu hơn (SF, DES).
