Các loại chu kỳ làm việc của động cơ mà kỹ sư cần biết

Trong các ứng dụng công nghiệp, việc lựa chọn động cơ phù hợp không chỉ dựa trên công suất hay tốc độ mà còn phụ thuộc vào chu kỳ làm việc của động cơ. Chu kỳ làm việc xác định cách động cơ hoạt động trong các điều kiện tải khác nhau, ảnh hưởng đến hiệu suất, tuổi thọ.

Hiểu rõ các loại chu kỳ làm việc giúp kỹ sư thiết kế và vận hành hệ thống một cách tối ưu. Bài viết này sẽ giới thiệu 4 loại chu kỳ làm việc phổ biến theo tiêu chuẩn IEC 60034-1, cách chúng hoạt động, ứng dụng thực tế, và một số thông tin bổ sung để làm rõ vai trò của chu kỳ làm việc trong các hệ thống sử dụng biến tần.

Chu kỳ làm việc của động cơ là gì?

Chu kỳ làm việc là cách động cơ hoạt động trong một chu kỳ thời gian, bao gồm các giai đoạn chạy, nghỉ, khởi động, dừng hoặc thay đổi tải. Tiêu chuẩn IEC 60034-1 định nghĩa các loại chu kỳ làm việc (S1 đến S10) để mô tả đặc điểm vận hành của động cơ trong các điều kiện cụ thể. Mỗi loại chu kỳ làm việc xác định thời gian hoạt động, thời gian nghỉ, và cách động cơ phản ứng với tải, giúp kỹ sư lựa chọn động cơ và biến tần phù hợp.

Tại sao chu kỳ làm việc quan trọng?

• Tối ưu hóa hiệu suất: Đảm bảo động cơ hoạt động trong điều kiện phù hợp, tránh quá tải hoặc quá nhiệt.
• Kéo dài tuổi thọ: Lựa chọn đúng chu kỳ làm việc giúp giảm hao mòn cơ học và nhiệt, tăng độ bền động cơ.
• Tiết kiệm năng lượng: Phù hợp hóa động cơ với tải thực tế giúp giảm tiêu thụ điện năng.
• Đảm bảo an toàn: Ngăn ngừa hư hỏng do vận hành không đúng, đặc biệt trong các ứng dụng quan trọng như thang máy hoặc robot công nghiệp.

4 loại chu kỳ làm việc phổ biến

Dưới đây là 4 loại chu kỳ làm việc phổ biến nhất theo tiêu chuẩn IEC 60034-1, cùng với đặc điểm, ứng dụng và ví dụ thực tế.

1. Làm việc liên tục

Đặc điểm:

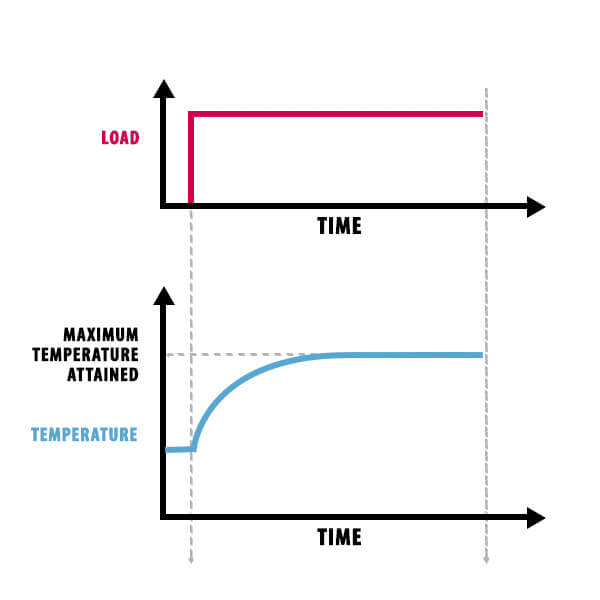

• Động cơ hoạt động liên tục với tải không đổi trong thời gian dài, không có giai đoạn nghỉ.
• Động cơ đạt trạng thái cân bằng nhiệt (thermal equilibrium), nghĩa là nhiệt độ ổn định trong giới hạn an toàn.
• Không có chu kỳ khởi động hoặc dừng thường xuyên.

Cách hoạt động:

• Động cơ được thiết kế để duy trì công suất định mức mà không cần nghỉ.
• Phù hợp với các ứng dụng yêu cầu hoạt động ổn định, không gián đoạn.

Ứng dụng:

• Quạt công nghiệp, máy bơm nước, máy nén khí.
• Hệ thống HVAC (sưởi, thông gió, điều hòa không khí) trong các tòa nhà thương mại.
• Băng chuyền hoạt động liên tục trong nhà máy sản xuất.

Ví dụ thực tế: Trong một nhà máy giấy, động cơ S1 điều khiển băng chuyền vận chuyển giấy hoạt động 24/7 mà không cần dừng.

2. Chu kỳ làm việc ngắn hạn

Đặc điểm:

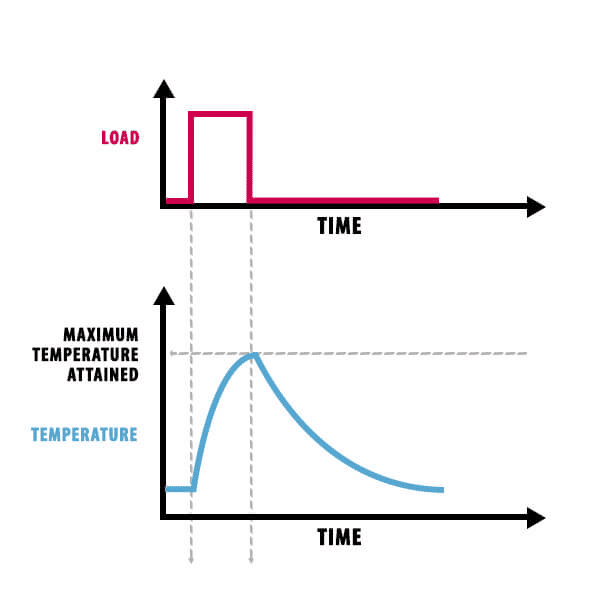

• Động cơ hoạt động với tải không đổi trong một khoảng thời gian ngắn, sau đó dừng hoàn toàn để nguội trước khi khởi động lại.
• Thời gian hoạt động không đủ dài để động cơ đạt trạng thái cân bằng nhiệt.
• Thời gian nghỉ thường dài hơn thời gian hoạt động.

Cách hoạt động:

• Động cơ được thiết kế để chạy trong thời gian giới hạn (thường từ vài phút đến một giờ).
• Sau mỗi chu kỳ hoạt động, động cơ nghỉ để nhiệt độ trở về mức bình thường.

Ứng dụng:

• Cần cẩu, tời nâng trong xây dựng hoặc cảng biển.
• Máy khoan hoặc máy cắt trong công nghiệp chế tạo.
• Các thiết bị chỉ hoạt động ngắn hạn, như bơm cứu hỏa.

Ví dụ thực tế: Một cần cẩu tại công trường xây dựng sử dụng động cơ S2 để nâng vật nặng trong vài phút, sau đó nghỉ để chờ tải tiếp theo.

3. Gián đoạn định kỳ

Đặc điểm:

• Động cơ hoạt động xen kẽ giữa các giai đoạn chạy với tải không đổi và nghỉ, nhưng không đạt trạng thái cân bằng nhiệt.
• Chu kỳ được xác định bởi tỷ lệ nhiệm vụ (duty cycle percentage), tính bằng công thức:
  % chu kỳ = (Thời gian chạy / Tổng thời gian mỗi chu kỳ) × 100.
  • Ví dụ: S3 25% nghĩa là động cơ chạy 25% thời gian chu kỳ và nghỉ 75%.

Cách hoạt động:

• Động cơ lặp lại các chu kỳ chạy-nghỉ, với thời gian chạy ngắn hơn thời gian cần để đạt cân bằng nhiệt.
• Không bao gồm ảnh hưởng của khởi động hoặc dừng (khác với S4 và S5).

Ứng dụng:

• Thang máy, thang cuốn trong các tòa nhà.
• Máy ép hoặc máy dập trong công nghiệp chế tạo.
• Hệ thống bơm nước tưới tiêu tự động.

Ví dụ thực tế: Trong một tòa nhà thương mại, động cơ S3 điều khiển thang máy hoạt động trong các chu kỳ ngắn (di chuyển giữa các tầng) và nghỉ khi không có hành khách.

4. Gián đoạn định kỳ vì khởi động lại

Đặc điểm:

• Tương tự S3, nhưng bao gồm các chu kỳ khởi động thường xuyên, gây ra tổn hao năng lượng và nhiệt độ cao hơn.
• Động cơ hoạt động xen kẽ giữa khởi động, chạy với tải không đổi, và nghỉ.
• Không đạt trạng thái cân bằng nhiệt trong suốt chu kỳ.

Cách hoạt động:

• Mỗi chu kỳ bao gồm giai đoạn khởi động (với dòng khởi động cao), chạy, và nghỉ.
• Số lần khởi động mỗi giờ là yếu tố quan trọng khi thiết kế động cơ S4.

Ứng dụng:

• Máy công cụ CNC, robot công nghiệp.
• Hệ thống vận chuyển tự động trong nhà máy.
• Cần trục hoặc tời nâng với tần suất khởi động cao.

Ví dụ thực tế: Trong một nhà máy lắp ráp ô tô, động cơ S4 điều khiển cánh tay robot thực hiện các chu kỳ khởi động, di chuyển và dừng lặp lại nhiều lần trong giờ.

Thông tin bổ sung: Các chu kỳ làm việc khác và vai trò của biến tần

Ngoài 4 loại chu kỳ làm việc trên, tiêu chuẩn IEC 60034-1 còn định nghĩa các loại khác như:

• S5 – Intermittent Periodic Duty with Starting and Braking: Tương tự S4, nhưng bao gồm cả giai đoạn phanh điện (electric braking), thường được sử dụng trong các ứng dụng cần kiểm soát dừng nhanh, như thang máy hoặc cần cẩu.
• S6 – Continuous Operation with Intermittent Load: Động cơ chạy liên tục nhưng tải thay đổi định kỳ, phù hợp với các ứng dụng như máy trộn hoặc máy nghiền.

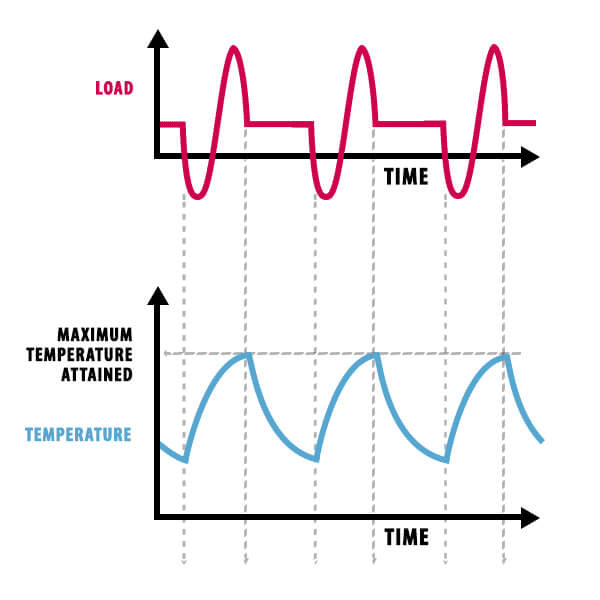

• S7 – Continuous Operation with Starting and Braking: Kết hợp hoạt động liên tục với khởi động và phanh thường xuyên.
• S8 – Continuous Operation with Periodic Speed Changes: Động cơ chạy liên tục với tốc độ thay đổi định kỳ, thường thấy trong các hệ thống sử dụng biến tần.
• S9 – Duty with Non-periodic Load and Speed Variations: Động cơ hoạt động với tải và tốc độ thay đổi không theo chu kỳ, như trong robot công nghiệp phức tạp.
• S10 – Duty with Discrete Constant Loads: Động cơ hoạt động với các mức tải cố định riêng biệt, thường dùng trong các thử nghiệm đặc biệt.

Vai trò của biến tần trong chu kỳ làm việc:
Biến tần đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất động cơ trong các chu kỳ làm việc khác nhau. Theo nghiên cứu từ IEEE Transactions on Industrial Electronics, biến tần giúp:

• Điều chỉnh tốc độ linh hoạt: Biến tần cho phép động cơ hoạt động ở các tốc độ khác nhau, phù hợp với các chu kỳ như S8 hoặc S9.
• Giảm tổn hao khởi động: Trong các chu kỳ S4 hoặc S7, biến tần giảm dòng khởi động, hạn chế nhiệt và hao mòn cơ học.
• Tăng hiệu quả năng lượng: Biến tần điều chỉnh công suất theo tải thực tế, đặc biệt trong chu kỳ S6 hoặc S9, giúp tiết kiệm năng lượng.
• Bảo vệ động cơ: Các chức năng bảo vệ của biến tần (như quá tải, quá nhiệt) hỗ trợ động cơ trong các chu kỳ làm việc khắc nghiệt, như S3 hoặc S4.

Ứng dụng thực tế của chu kỳ làm việc

Hiểu rõ chu kỳ làm việc giúp kỹ sư lựa chọn động cơ và biến tần phù hợp, đảm bảo hiệu suất và độ bền. Dưới đây là một số ví dụ thực tế:

• Công nghiệp sản xuất: Động cơ S1 được sử dụng cho băng chuyền trong nhà máy thực phẩm, đảm bảo hoạt động liên tục 24/7.
• Xây dựng và cảng biển: Động cơ S2 điều khiển cần cẩu tại cảng, hoạt động ngắn hạn để nâng container, sau đó nghỉ để chờ tải mới.
• Tòa nhà thương mại: Động cơ S3 được dùng trong thang máy, với các chu kỳ chạy-nghỉ ngắn để vận chuyển hành khách.
• Công nghiệp ô tô: Động cơ S4 điều khiển robot hàn trong dây chuyền lắp ráp, với tần suất khởi động và dừng cao.

Thông tin bổ sung từ nguồn bên ngoài: Theo Schneider Electric, việc lựa chọn sai chu kỳ làm việc có thể dẫn đến quá nhiệt động cơ, giảm tuổi thọ hoặc tăng chi phí vận hành. Ví dụ, sử dụng động cơ S2 cho ứng dụng S1 có thể gây quá nhiệt do không đủ thời gian nghỉ, trong khi động cơ S1 dùng cho ứng dụng S3 có thể lãng phí năng lượng do thiết kế dư thừa công suất.

Lựa chọn động cơ và biến tần theo chu kỳ làm việc

Khi chọn động cơ và biến tần, kỹ sư cần xem xét các yếu tố sau:

Yêu cầu ứng dụng:

• Ứng dụng yêu cầu hoạt động liên tục (S1) hay gián đoạn (S3, S4)?
• Tần suất khởi động/dừng là bao nhiêu? Có cần phanh điện không?

Môi trường vận hành:

• Động cơ có hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, bụi bẩn)?
• Có cần lớp bảo vệ IP cao (như IP55, IP65) không?

Tỷ lệ nhiệm vụ: Tính toán tỷ lệ nhiệm vụ (% duty) để chọn động cơ phù hợp với chu kỳ chạy-nghỉ.

Tích hợp biến tần:

• Biến tần có hỗ trợ điều chỉnh tốc độ và bảo vệ phù hợp với chu kỳ làm việc không?
• Có cần các chức năng như khởi động mềm hoặc phanh động (dynamic braking)?

Ngân sách: Cân nhắc giữa chi phí ban đầu và lợi ích lâu dài (tiết kiệm năng lượng, giảm bảo trì).

Ví dụ thực tế: Trong một nhà máy dệt, cần chọn động cơ S1 với biến tần có chức năng bảo vệ quá tải và quá nhiệt để đảm bảo băng chuyền hoạt động liên tục mà không bị gián đoạn.

Kết luận

Hiểu rõ 4 loại chu kỳ làm việc (S1, S2, S3, S4) là yếu tố quan trọng để kỹ sư lựa chọn động cơ và biến tần phù hợp, đảm bảo hiệu suất, độ bền và tiết kiệm năng lượng. Mỗi loại chu kỳ làm việc phục vụ các ứng dụng cụ thể, từ hoạt động liên tục như quạt, bơm đến các chu kỳ gián đoạn như thang máy, robot. Kết hợp với biến tần, các chu kỳ làm việc giúp tối ưu hóa vận hành và bảo vệ hệ thống khỏi các sự cố.

Hãy liên hệ với các nhà cung cấp uy tín hoặc chuyên gia kỹ thuật để được tư vấn chi tiết về việc chọn động cơ và biến tần phù hợp với chu kỳ làm việc của ứng dụng cụ thể. Đầu tư đúng vào thiết bị phù hợp sẽ mang lại lợi ích lâu dài, từ hiệu suất cao đến chi phí vận hành thấp.
