Tìm hiểu 5 loại bộ lọc cho biến tần để bảo vệ hệ thống

Nhiễu điện từ làm biến tần báo lỗi, động cơ chạy giật cục, dây chuyền dừng, gây thiệt hại hàng trăm triệu đồng. Ở Việt Nam, với lưới điện 220V/380V, 50 Hz thường xuyên bất ổn và môi trường đầy bụi, độ ẩm cao, bộ lọc biến tần là giải pháp thiết yếu để bảo vệ thiết bị và giữ sản xuất ổn định.

Bài viết này giải thích năm loại bộ lọc đầu vào và đầu ra, vai trò, ưu nhược điểm, ứng dụng, và lưu ý thực tế, giúp bạn tối ưu hệ thống công nghiệp.

Biến tần và vai trò của bộ lọc

Biến tần điều chỉnh tốc độ động cơ bằng cách thay đổi tần số, giúp tiết kiệm điện và tăng hiệu suất. Nhưng nó dễ bị ảnh hưởng bởi nhiễu điện từ (EMI) từ lưới điện hoặc tạo nhiễu cho thiết bị khác, như PLC hay cảm biến. Một nhà máy sản xuất linh kiện điện tử từng gặp lỗi tín hiệu PLC do nhiễu từ biến tần, gây chậm trễ sản xuất.

• Bộ lọc đầu vào: Bảo vệ biến tần khỏi nhiễu từ lưới, như sóng hài hoặc xung điện áp.
• Bộ lọc đầu ra: Giảm nhiễu từ biến tần đến động cơ, bảo vệ cáp và động cơ khỏi hư hỏng.

Trong môi trường Việt Nam, sóng hài từ lưới điện và bụi công nghiệp làm tăng nguy cơ hỏng biến tần, khiến bộ lọc trở thành “lá chắn” không thể thiếu.

Năm loại bộ lọc biến tần

Dưới đây là năm loại bộ lọc phổ biến, mỗi loại giải quyết một vấn đề cụ thể:

1. Bộ lọc EMI (Electromagnetic Interference)

• Vai trò: Giảm nhiễu điện từ, đảm bảo biến tần không gây nhiễu cho thiết bị lân cận và tuân thủ tiêu chuẩn EMC (khả năng tương thích điện từ, IEC 61800-3).

• Cách hoạt động kỹ thuật: Sử dụng tụ điện và cuộn cảm để lọc nhiễu tần số cao (10 kHz-30 MHz), ngăn xung điện từ lưới xâm nhập.

• Ứng dụng: Nhà máy có nhiều thiết bị nhạy, như sản xuất linh kiện điện tử.

• Ví dụ: Một nhà máy giảm lỗi tín hiệu PLC nhờ bộ lọc EMI.

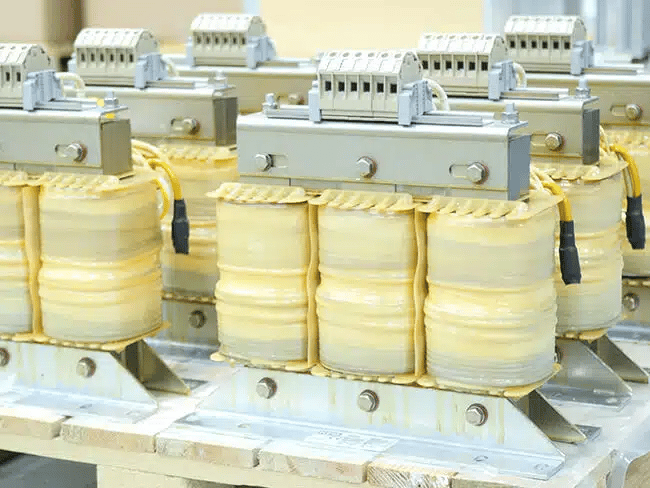

2. Bộ lọc sóng hài (Line Reactor/Harmonic Filter)

• Vai trò: Giảm sóng hài từ lưới điện, bảo vệ biến tần và lưới khỏi biến dạng dòng điện.
• Cách hoạt động: Tăng điện kháng, giảm dòng khởi động và sóng hài bậc thấp (3, 5, 7).
• Ứng dụng: Dùng ở nhà máy có lưới điện bất ổn, như sản xuất thép.
• Ví dụ: Một nhà máy giảm sóng hài, tăng tuổi thọ biến tần 15%.

3. Bộ lọc dV/dt

• Vai trò: Bảo vệ động cơ khỏi xung điện áp cao, đặc biệt khi cáp nối dài (>50 m).
• Cách hoạt động: Giảm tốc độ thay đổi điện áp (dV/dt), tránh hỏng cách điện động cơ.
• Ứng dụng: Lý tưởng cho nhà máy có cáp dài, như sản xuất xi măng.
• Ví dụ: Một nhà máy kéo dài tuổi thọ động cơ nhờ bộ lọc dV/dt.

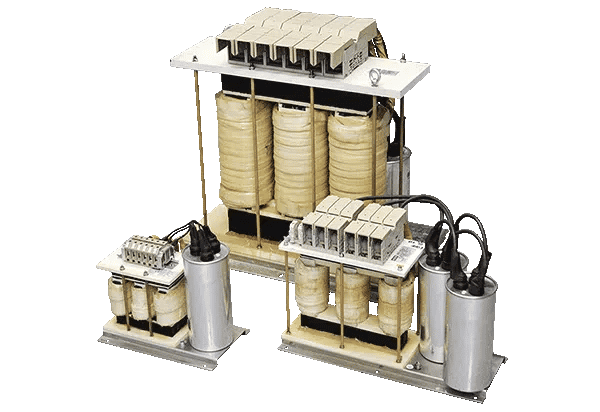

4. Bộ lọc sóng sin (Sine Wave Filter)

• Vai trò: Tạo dòng điện đầu ra dạng sóng sin, giảm nhiễu và nhiệt động cơ.
• Cách hoạt động: Lọc sóng PWM của biến tần, tạo sóng mượt như lưới điện.
• Ứng dụng: Dùng cho động cơ nhạy, như bơm trong nhà máy giấy.
• Ví dụ: Một nhà máy giảm nhiệt động cơ 20% với bộ lọc sóng sin.

5. Bộ lọc RFI (Radio Frequency Interference)

• Vai trò: Giảm nhiễu tần số radio, bảo vệ cảm biến và thiết bị vô tuyến.
• Cách hoạt động: Lọc nhiễu tần số cao, đảm bảo tín hiệu truyền thông ổn định.
• Ứng dụng: Phù hợp cho nhà máy có hệ thống cảm biến, như sản xuất thực phẩm.
• Ví dụ: Một nhà máy cải thiện độ ổn định cảm biến nhờ bộ lọc RFI.

Cách hoạt động

Để hiểu rõ hơn, hãy xem cách các bộ lọc xử lý nhiễu:

• Nhiễu điện từ và sóng hài: Lưới điện 380V ở Việt Nam thường có sóng hài (do tải phi tuyến như biến tần, UPS), gây méo dạng dòng điện, làm nóng biến tần. Bộ lọc EMC và sóng hài dùng cuộn cảm và tụ điện để triệt tiêu sóng hài bậc thấp (3, 5, 7) và nhiễu tần số cao, giữ dòng điện ổn định.
• Sóng PWM và xung điện áp: Biến tần tạo sóng PWM (xung vuông) với tần số 2-16 kHz, gây xung điện áp cao (lên đến 2000 V/µs) khi cáp dài. Bộ lọc dV/dt giảm tốc độ xung, còn bộ lọc sóng sin chuyển sóng PWM thành sóng sin, giảm nhiệt và rung động cơ.
• Nhiễu tần số radio: Biến tần phát ra nhiễu tần số cao, ảnh hưởng đến cảm biến hoặc hệ thống vô tuyến. Bộ lọc RFI dùng mạch LC (cuộn cảm và tụ điện) để chặn nhiễu 150 kHz-30 MHz, đảm bảo tín hiệu sạch.

Một nhà máy sản xuất thép không dùng bộ lọc sóng hài, dẫn đến nóng biến tần, giảm tuổi thọ 2 năm, tốn 30 triệu đồng thay mới.

Lỗi thường gặp khi không dùng bộ lọc

Không lắp bộ lọc có thể gây các vấn đề nghiêm trọng:

• Chập mạch biến tần: Nhiễu từ lưới (xung điện áp, sóng hài) làm cháy vi mạch, tốn 20-100 triệu đồng thay mới.
• Hỏng động cơ: Xung điện áp cao từ sóng PWM làm mòn cách điện, như một nhà máy xi măng mất 50 triệu đồng sửa động cơ.
• Lỗi tín hiệu: Nhiễu tần số cao làm PLC hoặc cảm biến báo sai, gây lỗi sản phẩm. Một nhà máy thực phẩm gặp lỗi cảm biến, hỏng lô hàng 100 triệu đồng.
• Tăng nhiệt độ: Sóng hài làm biến tần và động cơ nóng, giảm hiệu suất 10-20%.
• Không tuân thủ tiêu chuẩn: Thiếu bộ lọc EMC khiến nhà máy không đạt chuẩn xuất khẩu, mất cơ hội hợp đồng tỷ đồng.

Phân tích chi phí

Lắp bộ lọc tốn chi phí ban đầu, nhưng tiết kiệm dài hạn:

• Chi phí lắp đặt:
  • Bộ lọc EMC: 10-30 triệu đồng, tùy công suất biến tần.
  • Bộ lọc sóng hài: 5-15 triệu đồng, phổ biến nhất.
  • Bộ lọc dV/dt: 10-20 triệu đồng, cần cho cáp dài.
  • Bộ lọc sóng sin: 20-50 triệu đồng, đắt nhất.
  • Bộ lọc RFI: 5-10 triệu đồng, rẻ và dễ lắp.
• Chi phí bảo trì: Vệ sinh bộ lọc mỗi 6 tháng, tốn 1-2 triệu đồng/năm. Bộ lọc sóng sin cần kiểm tra tụ điện, tốn thêm 3 triệu đồng/năm.
• So sánh với thiệt hại:
  • Thay biến tần mới: 20-100 triệu đồng.
  • Sửa động cơ: 10-50 triệu đồng.
  • Dừng dây chuyền: 50-200 triệu đồng/giờ.
  • Mất hợp đồng: Hàng trăm triệu đến tỷ đồng.

Một nhà máy sản xuất giấy đầu tư 25 triệu đồng cho bộ lọc sóng sin, nhưng tiết kiệm 150 triệu đồng chi phí sửa chữa và gián đoạn trong 2 năm.

Quy trình chọn và áp dụng bộ lọc

Chọn bộ lọc phù hợp cần thực hiện đúng trình tự:

1. Đánh giá hệ thống: Kiểm tra công suất biến tần, chiều dài cáp, và loại động cơ. Cáp dài (>50 m) cần bộ lọc dV/dt hoặc sóng sin.
2. Kiểm tra lưới điện: Đo sóng hài và nhiễu EMI bằng thiết bị phân tích. Lưới điện Việt Nam hay có sóng hài bậc 5, cần bộ lọc sóng hài.
3. Xem xét tiêu chuẩn EMC: Đảm bảo tuân thủ TCVN 61800-3 cho xuất khẩu.
4. Tính toán chi phí: So sánh chi phí bộ lọc và lợi ích. Bộ lọc sóng hài rẻ nhưng đủ cho lưới bất ổn.
5. Lắp đặt bộ lọc: Đặt bộ lọc gần biến tần (đầu vào) hoặc động cơ (đầu ra), dùng cáp XLPE.
6. Kiểm tra và bảo trì: Chạy thử, đo nhiễu bằng máy phân tích EMI. Vệ sinh bộ lọc mỗi 6 tháng.

Ứng dụng cụ thể tại Việt Nam

Các ngành công nghiệp Việt Nam có nhu cầu bộ lọc khác nhau:

• Dệt may: Nhiều biến tần nhỏ (5-20 kW), cần bộ lọc EMC và RFI để bảo vệ PLC và cảm biến.
• Xi măng: Cáp dài (50-200 m), dùng bộ lọc dV/dt và sóng hài để bảo vệ động cơ và lưới.
• Thực phẩm: Hệ thống cảm biến nhạy, ưu tiên bộ lọc RFI và sóng sin để giảm nhiệt bơm.
• Thép: Lưới điện bất ổn, cần bộ lọc sóng hài và EMC để giảm sóng hài và nhiễu.
• Giấy: Động cơ bơm lớn, dùng bộ lọc sóng sin để tăng tuổi thọ động cơ.

Một nhà máy dệt may lắp bộ lọc EMC, giảm 30% lỗi PLC, tiết kiệm 20 triệu đồng sửa chữa.

Mẹo bảo trì bộ lọc

Để bộ lọc hoạt động bền bỉ, hãy:

• Vệ sinh định kỳ: Dùng khí nén vệ sinh bộ lọc mỗi 6 tháng, tránh bụi dệt may hoặc xi măng.
• Kiểm tra kết nối: Đảm bảo cáp không lỏng, kiểm tra mỗi 3 tháng.
• Theo dõi nhiệt độ: Dùng nhiệt kế hồng ngoại đo nhiệt độ bộ lọc, giữ dưới 50°C.
• Đào tạo nhân viên: Dạy kỹ thuật viên đọc mã lỗi (như “EMI” – nhiễu điện từ) và đo nhiễu.
• Lưu nhật ký: Ghi lại tần suất lỗi và bảo trì để cải thiện hệ thống.

Một nhà máy giấy vệ sinh bộ lọc định kỳ, tăng tuổi thọ biến tần 20%.

Lưu ý thực tế tại Việt Nam

Môi trường công nghiệp Việt Nam có những thách thức riêng:

Chống bụi và độ ẩm:

• Dùng tủ điện IP54, thêm bộ lọc không khí.
• Đặt bộ lọc ở khu vực thoáng, tránh ẩm.

Ổn định lưới điện:

• Lắp ổn áp để giảm xung điện áp từ lưới 380V.
• Đo sóng hài định kỳ bằng thiết bị phân tích.

Bảo trì thường xuyên:

• Kiểm tra tụ điện và cuộn cảm trong bộ lọc mỗi 6 tháng.
• Thay bộ lọc nếu hiệu suất giảm (sau 5-7 năm).

Đào tạo nhân viên:

• Hướng dẫn phát hiện nhiễu qua mã lỗi biến tần.
• Đào tạo sử dụng thiết bị đo EMI cầm tay.
