Biến tần (VFD – Variable Frequency Drive) là một thiết bị điều khiển động cơ điện, thường được sử dụng trong công nghiệp, đặc biệt nhiều trong các nhà máy sản xuất. Thiết bị này điều chỉnh tốc độ và mô-men xoắn của động cơ xoay chiều (AC) bằng cách thay đổi tần số và điện áp của nguồn điện cấp cho motor. Ngoài ra, biến tần còn có khả năng kiểm soát gia tốc và giảm tốc của động cơ trong quá trình khởi động và dừng.
Cách thức hoạt động
Biến tần thay đổi điện áp và tần số của nguồn điện cung cấp cho động cơ, cho phép động cơ hoạt động ở các tốc độ và cả 2 chiều (tiến hoặc lùi).
1. Bộ chỉnh lưu
Chuyển đổi nguồn điện xoay chiều (AC) thành điện một chiều (DC). Bộ chỉnh lưu hiệu quả giúp biến tần cung cấp nguồn điện DC ổn định cần thiết cho việc điều chế. Độ tin cậy và hiệu quả của bộ phận này là yếu tố sống còn đối với khả năng hoạt động ổn định của biến tần, đảm bảo cung cấp nguồn điện ổn định cho động cơ.

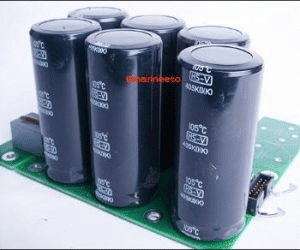

2. Thanh cái DC (DC bus)
Thanh cái DC đóng vai trò quan trọng trong việc duy trì điện áp DC ổn định, cần thiết cho hoạt động mượt mà của bộ nghịch lưu. Thanh cái DC loại tốt sẽ giảm dao động của nguồn DC, giữ nó ổn định để tránh hiện tượng sụt áp hoặc tăng áp quá đà, gây giảm hiệu suất hoặc thậm chí hư hại động cơ và các thiết bị liên quan. Vai trò của thanh cái DC như một bộ đệm giúp bảo vệ biến tần và duy trì hiệu suất mạnh mẽ.
3. Bộ nghịch lưu
Nhận nguồn điện DC ổn định từ thanh cái DC và tạo dòng điện xoay chiều (AC) với tần số thay đổi theo yêu cầu.
Bằng cách điều chỉnh tần số của nguồn điện AC, bộ nghịch lưu có thể kiểm soát tốc độ và mô-men xoắn của động cơ. Khả năng điều khiển động cơ chính xác cho nhiều mục đích khác nhau chính là mục tiêu chính của biến tần.
Nếu không sử dụng bộ nghịch lưu một cách chính xác và hiệu quả, động cơ không thể hoạt động ổn định ở tốc độ và mô-men xoắn cần thiết. Một thành phần quan trọng của bộ nghịch lưu là tranzistor lưỡng cực cổng cách điện (IGBT), cung cấp các phần tử chuyển mạch cho bộ nghịch lưu.
4. Điện trở xả (Braking Resistor)
Khi động cơ giảm tốc hoặc dừng đột ngột, nó hoạt động như một máy phát điện, tạo ra năng lượng tái tạo đi ngược vào biến tần. Hiện tượng này làm tăng điện áp trên DC Bus, có thể gây hại cho các linh kiện điện tử.
Điện trở xả chuyển hóa năng lượng điện dư thừa này thành nhiệt, ngăn điện áp DC Bus tăng quá mức an toàn. Không có điện trở xả, biến tần sẽ phải tự ngắt để bảo vệ (trip) khi điện áp tăng quá cao.
Các ứng dụng cần điện trở xả:
- Hệ thống giảm tốc nhanh
- Tải có quán tính lớn (như băng tải, máy ly tâm)
- Chu kỳ khởi động/dừng thường xuyên như cầu trục
- Điều khiển chính xác mô-men xoắn
Đối với biến tần công suất nhỏ, điện trở xả có thể được tích hợp sẵn bên trong. Với biến tần công suất lớn, cần lắp đặt điện trở xả bên ngoài với kích thước phù hợp dựa trên yêu cầu chu kỳ làm việc và đặc tính tải.
So sánh Biến tần với Điều tốc và PLC
Mặc dù biến tần (inverter) và bộ điều tốc (VSD – Variable Speed Drive) đều dùng để điều khiển tốc độ động cơ, nhưng giữa chúng vẫn có những điểm khác biệt quan trọng.
- Biến tần chuyên dùng để điều chỉnh tốc độ động cơ AC bằng cách thay đổi tần số đầu ra.
- VSD thì linh hoạt hơn, có thể điều chỉnh tốc độ cả động cơ AC lẫn DC, thông qua việc thay đổi tần số hoặc điện áp cấp cho động cơ.
Thông thường, biến tần thích hợp cho các ứng dụng yêu cầu độ chính xác cao, còn VSD phù hợp với những trường hợp chỉ cần điều chỉnh tốc độ trong phạm vi rộng.
Ngoài ra, cả biến tần và VSD đều tập trung vào việc kiểm soát tốc độ động cơ điện. Trong khi đó, bộ điều khiển lập trình PLC (Programmable Logic Controller) là một thiết bị điều khiển tổng quát hơn. PLC dùng để tự động hóa quy trình, xử lý nhiều loại tín hiệu đầu vào và đầu ra. Trong thực tế, PLC có thể được dùng để gửi tín hiệu điều khiển cho biến tần, giúp xác định tốc độ động cơ dựa trên dữ liệu lấy từ các cảm biến.
Thiết Bị Được Hưởng Lợi từ biến tần
Nhiều loại thiết bị có thể cải thiện hiệu suất khi sử dụng biến tần, đặc biệt nếu bạn muốn giải quyết các vấn đề như điện áp thấp trong ứng dụng động cơ. Dưới đây là năm trường hợp sử dụng phổ biến nhất:
- Hệ thống HVAC: Biến tần điều chỉnh tốc độ quạt, bơm, máy nén bằng cách thay đổi tần số điện, tối ưu lưu lượng không khí và nước theo nhu cầu sưởi ấm/làm mát, tiết kiệm năng lượng dựa trên tải hiện tại.
- Máy CNC: Biến tần kiểm soát tốc độ động cơ trục chính bằng cách điều chỉnh tần số điện AC, cho phép thay đổi tốc độ chính xác khi gia công các vật liệu khác nhau, đảm bảo gia tốc/giảm tốc mượt mà và độ chính xác cao.
- Máy hàn: Biến tần quản lý nguồn điện, điều chỉnh dòng điện và điện áp, cải thiện chất lượng mối hàn và kiểm soát hồ quang hàn tối ưu.
- Băng chuyền: Biến tần điều chỉnh tần số điện để kiểm soát tốc độ động cơ, đảm bảo tốc độ băng chuyền và lưu lượng vật liệu phù hợp với nhu cầu sản xuất, hỗ trợ di chuyển hàng hóa mượt mà.
- Hệ thống robot: Biến tần điều khiển tốc độ, gia tốc động cơ bằng cách thay đổi tần số điện, mang lại chuyển động ổn định, định vị chính xác, linh hoạt cho các nhiệm vụ đòi hỏi thao tác tinh tế hoặc tốc độ thay đổi.
Lợi ích của việc sử dùng biến tần
- Tiết kiệm năng lượng: Điều chỉnh lượng điện theo tải, giảm tiêu thụ điện 30-50% so với chạy động cơ tối đa liên tục.
- Điều khiển có kiểm soát: Điều chỉnh tốc độ chính xác, hỗ trợ khởi động và dừng mềm.
- Kéo dài tuổi thọ động cơ: Bảo vệ động cơ khỏi hư hỏng do quá tải hoặc sốc điện, tăng độ bền cho động cơ và linh kiện.
- Giảm chi phí bảo trì: Giảm hao mòn, ít phải bảo trì thường xuyên, tiết kiệm chi phí.
- Linh hoạt trong vận hành: Điều chỉnh tốc độ và tải tức thì, cho phép lập trình thời gian tăng/giảm tốc, dễ thích nghi với yêu cầu sản xuất thay đổi.
Nhược điểm của biến tần
Mặc dù biến tần mang lại nhiều lợi ích, chúng cũng có một số nhược điểm khi triển khai:
- Yêu cầu kỹ thuật cao: Biến tần phức tạp, người vận hành cần thời gian đào tạo hoặc phải thuê chuyên gia.
- Cài đặt phức tạp: Quá trình cấu hình tốn thời gian, khó cài đặt và bảo trì hơn so với các giải pháp điều khiển động cơ khác.
- Chi phí ban đầu cao: Giá mua cao hơn so với các hệ thống như hộp số hay truyền động đai, dù tiết kiệm chi phí lâu dài.
- Nguy cơ méo dòng hài: Nếu sử dụng không đúng, có thể gây méo dòng hài, làm giảm hiệu quả động cơ và ảnh hưởng đến các thiết bị điện khác.
Ví dụ về việc sử dụng biến tần trên băng chuyền
Trong nhà máy chế biến thực phẩm, băng chuyền di chuyển nguyên liệu qua các giai đoạn xử lý. Tốc độ băng chuyền cần điều chỉnh dựa trên:
- Loại sản phẩm
- Công suất máy xử lý giai đoạn sau
- Hiệu quả năng lượng
- Căn chỉnh tối ưu
- Thiết lập hoặc vệ sinh (tốc độ thấp)
Vai trò của biến tần:
- Kiểm soát tốc độ: Điều chỉnh tốc độ động cơ, tăng tốc băng chuyền khi cần tăng sản lượng.
- Tiết kiệm năng lượng: Giảm lãng phí so với động cơ tốc độ cố định chạy tối đa liên tục.
- Giảm hao mòn: Khởi động và dừng mượt mà, giảm căng thẳng cơ học, kéo dài tuổi thọ hệ thống, tiết kiệm chi phí bảo trì.
- Tối ưu hóa quy trình: Tích hợp với hệ thống điều khiển, tự động điều chỉnh tốc độ hoặc dừng băng chuyền (ví dụ, khi máy đóng gói tạm dừng) để tránh tràn hoặc kẹt sản phẩm.
Phân loại biến tần
Có ba loại biến tần chính, bao gồm:
Biến tần PWM (Điều chế độ rộng xung)
- Sử dụng tranzistor bật/tắt điện áp DC theo chuỗi lập trình, tạo điện áp và tần số AC.
- Lợi ích: Kiểm soát dòng điện cuộn dây động cơ, điều chỉnh mô-men xoắn chính xác trong ứng dụng công nghiệp.
Biến tần VSI (Nguồn điện áp)
- Chuyển đổi AC thành DC, rồi lại thành AC với tần số mong muốn, đảm bảo điều khiển động cơ chính xác.
- Lợi ích: Linh hoạt, hiệu suất cao, xử lý đa dạng điện áp, kích thước nhỏ gọn, phù hợp cho sản xuất và tự động hóa.
Biến tần CSI (Nguồn dòng)
- Hoạt động như máy phát dòng điện không đổi, đơn giản, tái sinh, độ tin cậy cao, thường dùng cho biến tần lớn.
- Nhược điểm: Hệ số công suất kém ở tốc độ thấp, khởi động/dừng kém ổn định.
Cách chọn biến tần
Vậy, làm thế nào để chọn bộ biến tần tối ưu cho loại động cơ cụ thể của bạn? Có một số yếu tố quan trọng cần xem xét:
- Công suất: Chọn biến tần có công suất bằng hoặc lớn hơn công suất định mức của động cơ. So sánh dòng định mức toàn tải (FLA) của động cơ với dòng định mức của biến tần, xem xét mô-men xoắn tối đa.
- Điện áp: Đảm bảo điện áp định mức của biến tần khớp với nguồn điện tại chỗ (208V, 230V, v.v.).
- Dòng điện: Biến tần phải có dòng định mức bằng hoặc vượt quá dòng toàn tải của động cơ (xem nhãn động cơ) để đáp ứng công suất tối đa.
- Đặc tính tải: ổn định hay thay đổi, mô-men quán tính lớn hay nhỏ.
- Yêu cầu điều khiển: tốc độ, mô-men, thời gian tăng/giảm tốc
- Gia tốc: Nếu động cơ cần gia tốc nhanh hoặc quá tải thường xuyên, chọn biến tần có công suất cao hơn để xử lý.
- Quá tải: Biến tần phải chịu được quá tải ngắn hạn (khởi động, tải va đập).
- Nhu cầu truyền thông: Modbus, CANopen, Profibus…
- Độ cao: Ở độ cao trên 1.000m, không khí loãng làm giảm khả năng làm mát. Chọn biến tần công suất lớn hơn để bù đắp.
Cách bảo trì biến tần
- Giữ sạch sẽ: Thường xuyên loại bỏ bụi, mảnh vụn để tránh quá nhiệt.
- Duy trì nhiệt độ: Đảm bảo thông gió và làm mát đầy đủ.
- Ngăn ngừa ẩm: Giữ biến tần khô ráo để tránh ăn mòn.
- Kiểm tra kết nối: Thường xuyên kiểm tra, siết chặt các kết nối điện.
- Kiểm tra trực quan: Kiểm tra định kỳ để phát hiện bụi, hao mòn, quá nhiệt, hoặc kết nối lỏng.
- Thay thế linh kiện chủ động: Tụ điện: Thay sau ~7 năm; Quạt làm mát: Thay sau 3-5 năm; Thay trước khi hỏng để tránh giảm hiệu suất.
- Bảo trì phòng ngừa: Duy trì lịch bảo trì nghiêm ngặt, ghi chép chính xác các bộ phận thay thế.
Lưu ý: Biến tần cần môi trường khô, mát, ít bụi để hoạt động an toàn.
Xu hướng biến tần hiện nay và tương lai
Tích hợp IoT và Công nghiệp 4.0:
- Thu thập dữ liệu thời gian thực, giám sát từ xa, bảo trì dự đoán.
- Cải thiện hiệu quả, giảm thời gian ngừng hoạt động.
Ứng dụng AI nhỏ gọn:
- Phân tích, dự đoán tuổi thọ linh kiện, phát hiện sớm hư hỏng.
- Tối ưu hóa hiệu quả năng lượng.
Xu hướng tương lai:
- Kích thước nhỏ gọn: Biến tần nhỏ hơn, mô-đun hóa, dễ di chuyển, phù hợp không gian hẹp.
- An toàn nâng cao: Tích hợp tính năng an toàn vào thiết kế.
- Bán dẫn tiên tiến: Sử dụng bán dẫn dải rộng, giảm tiêu thụ năng lượng, trọng lượng và kích thước.
- Tùy chỉnh theo ứng dụng: Biến tần thiết kế riêng, tăng hiệu quả và hiệu suất.
