| Thông số chính |
| Dòng sản phẩm | Easy Altivar 610 |
| Loại sản phẩm hoặc thành phần | Biến tần |
| Ứng dụng cụ thể của sản phẩm | Quạt, bơm, máy nén, băng tải |
| Tên ngắn thiết bị | ATV610 |
| Biến thể | Phiên bản tiêu chuẩn |
| Đối tượng sử dụng | Động cơ không đồng bộ, động cơ đồng bộ |
| Kiểu lắp đặt | Lắp trong tủ |
| Bộ lọc EMC | Tích hợp theo IEC 61800-3 hạng C3 với 50 m |
| Cấp độ bảo vệ IP | IP20 |
| Loại làm mát | Đối lưu cưỡng bức |
| Tần số nguồn cấp | 50…60 Hz ±5% |
| Số pha nguồn vào | 3 pha |
| Điện áp nguồn định mức | 380…460 V -15…+10% |
| Đặc tính bổ sung |
| Kiểu điều khiển động cơ không đồng bộ | Chế độ mô-men tối ưu, mô-men không đổi, mô-men thay đổi |
| Tần số ngõ ra | 0.1…500 Hz |
| Tần số chuyển mạch danh định | 4 kHz |
| Tần số chuyển mạch có thể điều chỉnh | 2…12 kHz |
| Số cấp tốc độ cài đặt sẵn | 16 cấp |
| Giao thức truyền thông cổng | Modbus serial |
| Thẻ tùy chọn | Thẻ truyền thông Profibus DP V1, mở rộng I/O số hoặc analog, thẻ đầu ra relay |
| Điện áp ngõ ra | Không vượt quá điện áp nguồn |
| Bù trượt động cơ | Điều chỉnh được, tự động theo tải |
| Thời gian tăng/giảm tốc | Kiểu S, U hoặc tùy chỉnh; tuyến tính có thể điều chỉnh từ 0.01 đến 9000 s |
| Phanh dừng | Bằng phanh DC injection |
| Kiểu bảo vệ | Nhiệt độ động cơ, ngắt pha, quá dòng, quá nhiệt, ngắn mạch, quá điện áp, mất pha nguồn, quá tốc độ, hỏng mạch điều khiển |
| Độ phân giải tần số | 0.1 Hz (hiển thị); 0.012/50 Hz (ngõ vào analog) |
| Kết nối và giao diện |

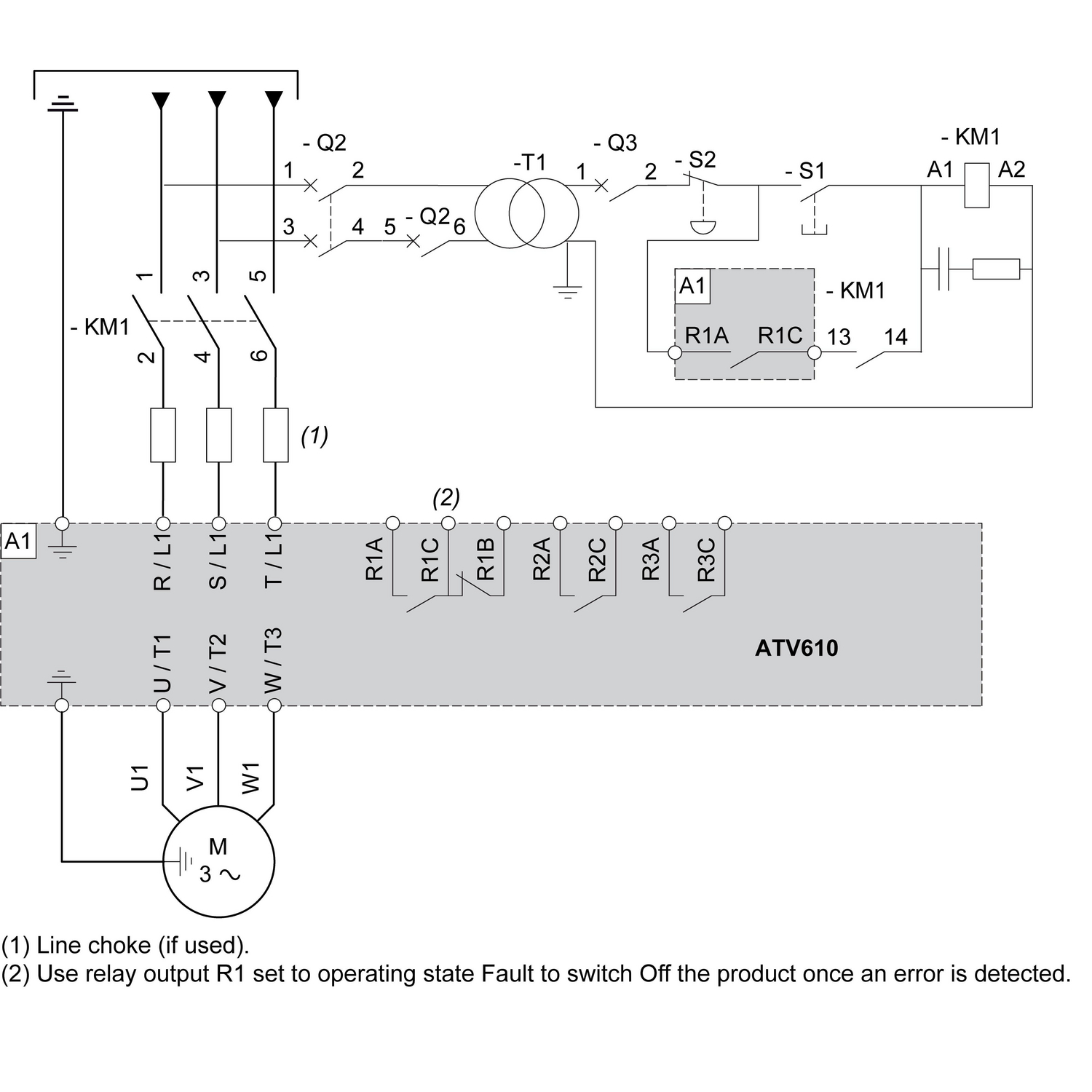

| Kết nối điện | Điều khiển: terminal bắt vít 0.5…1.5 mm²; nguồn và động cơ: 2.5…16 mm² |
| Giao diện vật lý | RS 485 2 dây cho Modbus |
| Kiểu khung truyền | RTU cho Modbus |
| Tốc độ truyền | 4.8, 9.6, 19.2, 38.4 kbit/s |
| Loại phân cực | Không trở kháng |
| Số địa chỉ hỗ trợ | 1…247 |
| Phương thức truy cập | Slave |
| Điện cấp nội bộ | 10.5 V DC ±5% cho biến trở; 24 V DC cho ngõ vào số |
| Đèn chỉ thị | 2 LED chẩn đoán, 1 LED vàng truyền thông, 2 LED 2 màu trạng thái module truyền thông, 1 LED đỏ nguồn |

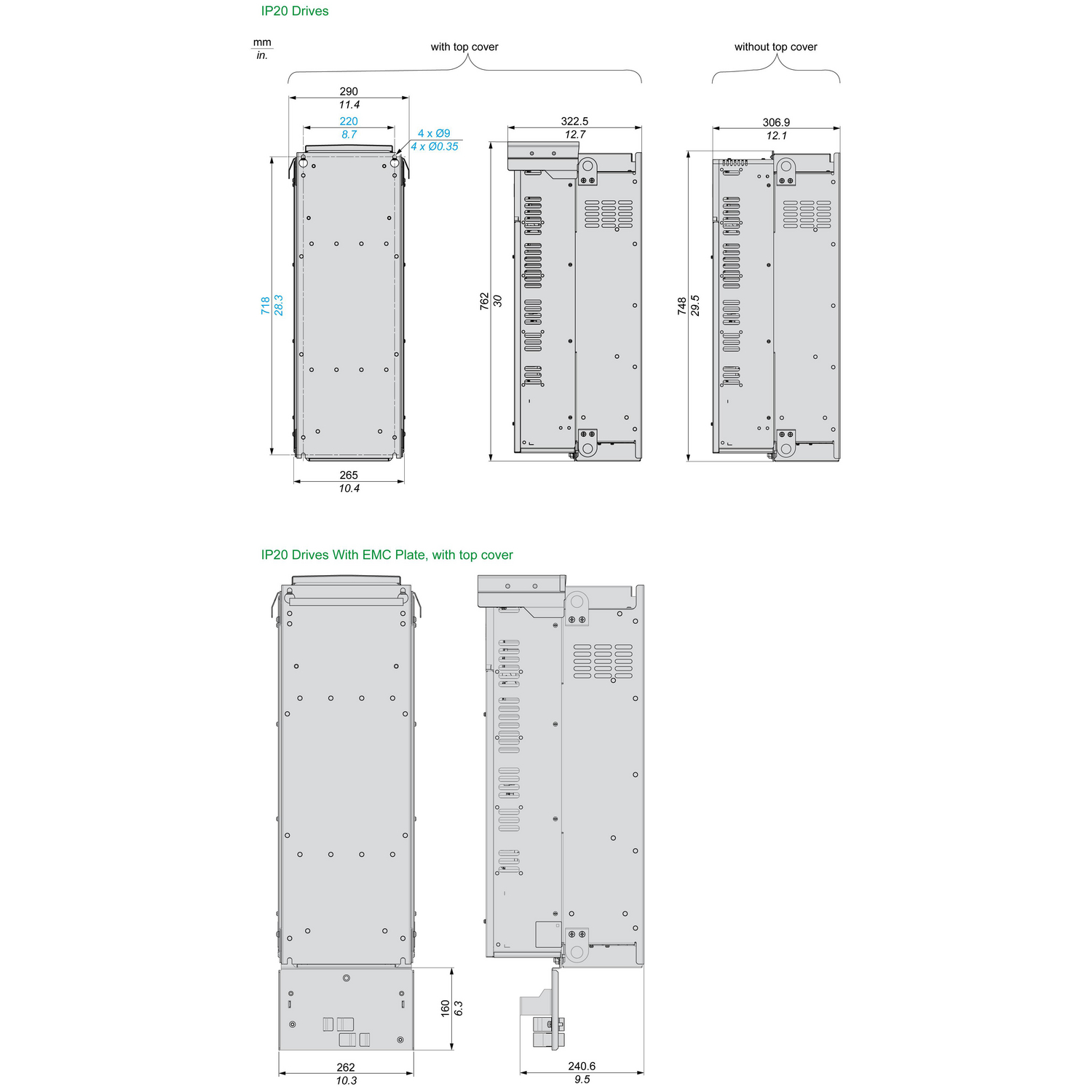

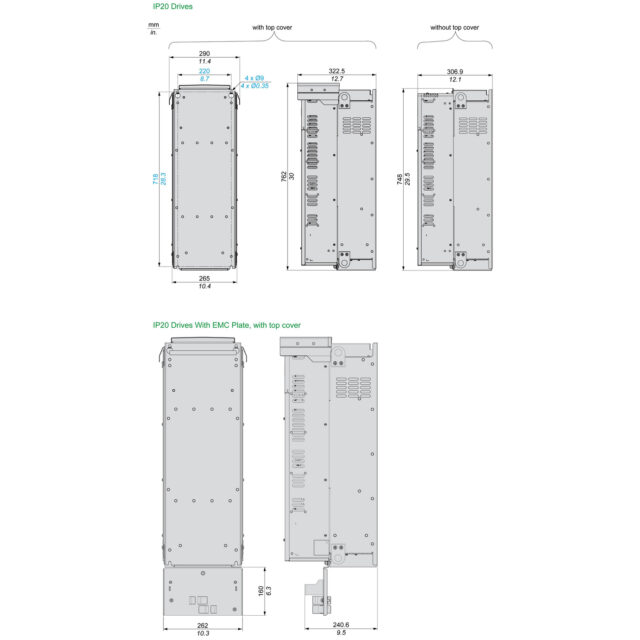

| Kích thước và môi trường |
| Vị trí lắp đặt | Dựng đứng ±10° |
| Nhiệt độ môi trường làm việc | -15…45 °C không giảm công suất, 45…60 °C giảm công suất |
| Độ cao vận hành | ≤ 1000 m không giảm công suất, lên đến 4800 m giảm 1% mỗi 100 m |
| Độ ẩm tương đối | 5…95% không ngưng tụ |
| Tiêu chuẩn và chứng nhận | IEC 61800-3, IEC 61800-5-1, IEC 60721-3; đạt CE |
| Chống bụi và hóa chất | 3S3 và 3C3 theo IEC 60721-3-3 |
| Chống sốc | 15 gn trong 11 ms theo IEC 60068-2-27 |
| Chống rung | 1.5 mm (2…13 Hz), 1 gn (13…200 Hz) |
