| Thông số chính |
| Dòng sản phẩm |

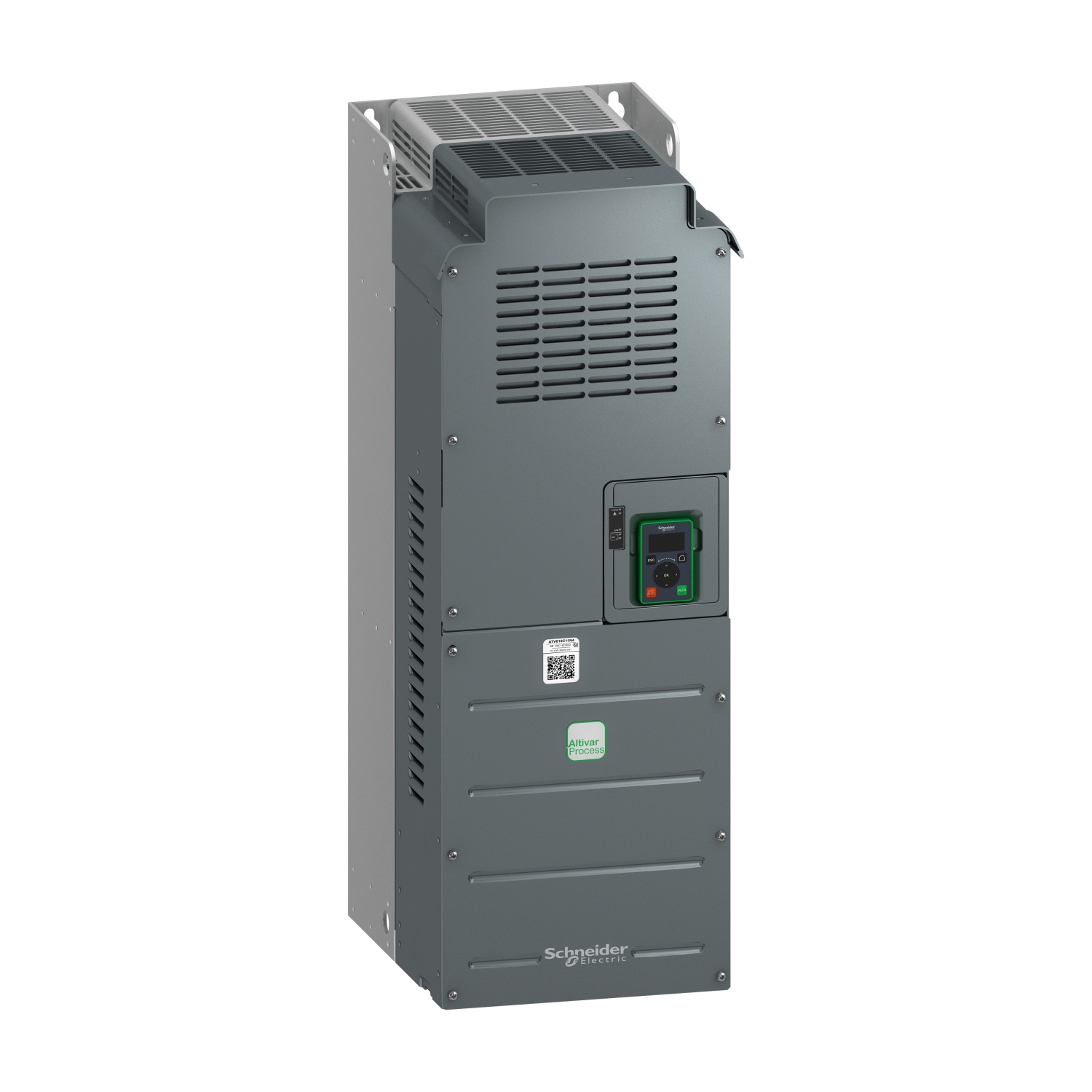

Easy Altivar 610 |
| Loại sản phẩm hoặc thành phần |
Biến tần |
| Ứng dụng cụ thể của sản phẩm |
Quạt, bơm, máy nén, băng tải |
| Tên ngắn thiết bị |
ATV610 |
| Biến thể |
Phiên bản tiêu chuẩn |
| Đối tượng sử dụng |
Động cơ không đồng bộ, động cơ đồng bộ |
| Kiểu lắp đặt |
Lắp trong tủ |
| Bộ lọc EMC |
Tích hợp theo IEC 61800-3 hạng C3 với 50 m |
| Cấp độ bảo vệ IP |
IP20 |
| Loại làm mát |
Đối lưu cưỡng bức |
| Tần số nguồn cấp |
50…60 Hz ±5% |
| Số pha nguồn vào |
3 pha |
| Điện áp nguồn định mức |
380…460 V -15…+10% |
| Đặc tính bổ sung |
| Kiểu điều khiển động cơ không đồng bộ |
Chế độ mô-men tối ưu, mô-men không đổi, mô-men thay đổi |
| Tần số ngõ ra |
0.1…500 Hz |
| Tần số chuyển mạch danh định |
4 kHz |
| Tần số chuyển mạch có thể điều chỉnh |
2…12 kHz |
| Số cấp tốc độ cài đặt sẵn |
16 cấp |
| Giao thức truyền thông cổng |
Modbus serial |
| Thẻ tùy chọn |
Thẻ truyền thông Profibus DP V1, mở rộng I/O số hoặc analog, thẻ đầu ra relay |
| Điện áp ngõ ra |
Không vượt quá điện áp nguồn |
| Bù trượt động cơ |
Điều chỉnh được, tự động theo tải |
| Thời gian tăng/giảm tốc |
Kiểu S, U hoặc tùy chỉnh; tuyến tính có thể điều chỉnh từ 0.01 đến 9000 s |
| Phanh dừng |
Bằng phanh DC injection |
| Kiểu bảo vệ |
Nhiệt độ động cơ, ngắt pha, quá dòng, quá nhiệt, ngắn mạch, quá điện áp, mất pha nguồn, quá tốc độ, hỏng mạch điều khiển |
| Độ phân giải tần số |
0.1 Hz (hiển thị); 0.012/50 Hz (ngõ vào analog) |
| Kết nối và giao diện |
| Kết nối điện |
Điều khiển: terminal bắt vít 0.5…1.5 mm²; nguồn và động cơ: 2.5…16 mm² |
| Giao diện vật lý |
RS 485 2 dây cho Modbus |
| Kiểu khung truyền |
RTU cho Modbus |
| Tốc độ truyền |
4.8, 9.6, 19.2, 38.4 kbit/s |
| Loại phân cực |
Không trở kháng |
| Số địa chỉ hỗ trợ |
1…247 |
| Phương thức truy cập |
Slave |
| Điện cấp nội bộ |
10.5 V DC ±5% cho biến trở; 24 V DC cho ngõ vào số |
| Đèn chỉ thị |
2 LED chẩn đoán, 1 LED vàng truyền thông, 2 LED 2 màu trạng thái module truyền thông, 1 LED đỏ nguồn |
| Kích thước và môi trường |
| Vị trí lắp đặt |
Dựng đứng ±10° |
| Nhiệt độ môi trường làm việc |
-15…45 °C không giảm công suất, 45…60 °C giảm công suất |
| Độ cao vận hành |
≤ 1000 m không giảm công suất, lên đến 4800 m giảm 1% mỗi 100 m |
| Độ ẩm tương đối |
5…95% không ngưng tụ |
| Tiêu chuẩn và chứng nhận |
IEC 61800-3, IEC 61800-5-1, IEC 60721-3; đạt CE |
| Chống bụi và hóa chất |
3S3 và 3C3 theo IEC 60721-3-3 |
| Chống sốc |
15 gn trong 11 ms theo IEC 60068-2-27 |
| Chống rung |
1.5 mm (2…13 Hz), 1 gn (13…200 Hz) |
