Thông số
| ĐIỀU KHIỂN | |
|---|---|
| Phương pháp điều khiển | Điều khiển V/F, bù trượt, vector không cảm biến |
| Độ phân giải cài đặt tần số | Lệnh số: 0.01 Hz Lệnh tương tự: 0.06 Hz (tiêu chuẩn 60 Hz) |
| Độ chính xác tần số | 1% của tần số đầu ra tối đa |
| Dạng V/F | Tuyến tính, giảm bình phương, V/F người dùng |
| Khả năng quá tải | Dòng định mức tải nặng: 150% 1 phút, dòng định mức tải bình thường: 120% 1 phút |
| Tăng mô-men xoắn | Tăng mô-men xoắn thủ công, tăng mô-men xoắn tự động |
| VẬN HÀNH | |
| Loại vận hành | Chọn bàn phím, đầu cực, hoặc vận hành truyền thông |
| Cài đặt tần số | Loại tương tự: -10~10V, 0~10V, 4~20mA Loại số: bàn phím, đầu vào xung |
| Chức năng vận hành | • Điều khiển PID • Vận hành 3 dây • Giới hạn tần số • Chức năng thứ hai • Quay thuận và ngược ngăn chặn hướng • Chuyển đổi thương mại • Tìm kiếm tốc độ • Phanh công suất • Giảm rò rỉ |
| Đầu vào | Đầu cực đa chức năng (7EA) P1-P7 |
| Đầu ra | • Vận hành lên-xuống • Phanh DC • Nhảy tần số • Bù trượt • Khởi động lại tự động • Điều chỉnh tự động • Đệm năng lượng • Phanh từ thông • Chế độ cháy • Vận hành hướng thuận • Vận hành hướng ngược |
| Xung | 0-32 kHz, Mức thấp: 0-2.5V, Mức cao: 3.5-12V |
| ĐẦU RA | |
| Đầu cực collector hở đa chức năng | Nhỏ hơn DC 24V, 50mA |
| Đầu cực relay đa chức năng | Đầu ra trạng thái lỗi và vận hành biến tần |
| Đầu ra tương tự, Đầu ra tương tự 1 | Nhỏ hơn (N.O., N.C.) AC250V 1A, Nhỏ hơn DC 30V, 1A |
| Đầu ra tương tự 2 | 0-12Vdc (0-24mA): Chọn tần số, dòng đầu ra, điện áp đầu ra, điện áp đầu cực DC và khác |
| Xung | 0-12Vdc: Chọn tần số, dòng đầu ra, điện áp đầu ra, điện áp đầu cực DC và khác |
| Tối đa 32 kHz, 10-12V | |
| CHỨC NĂNG BẢO VỆ | |
| Ngắt | • Ngắt quá dòng • Ngắt tín hiệu ngoài • Ngắt dòng ngắn mạch ARM • Ngắt quá nhiệt • Ngắt hình ảnh đầu vào • Ngắt nối đất • Ngắt quá nhiệt động cơ • Ngắt liên kết bảng I/O • Không ngắt động cơ • Ngắt ghi tham số • Ngắt dừng khẩn cấp • Ngắt mất lệnh • Lỗi bộ nhớ ngoài • Ngắt watchdog CPU • Ngắt tải bình thường động cơ • Ngắt quá điện áp |
| Báo động | Báo động mất lệnh ngắt, báo động quá tải, báo động tải bình thường, báo động quá tải biến tần, báo động vận hành quạt, báo động tốc độ phanh kháng, số lần sửa chữa lỗi điều chỉnh rotor |
| Ngắt điện tức thời | Tải nặng nhỏ hơn 15 ms (tải bình thường nhỏ hơn 8 ms): tiếp tục vận hành (phải nằm trong phạm vi điện áp đầu vào định mức và phạm vi đầu ra định mức) Tải nặng hơn 15 ms (tải bình thường hơn 8 ms): vận hành khởi động lại tự động |
| CẤU TRÚC/MÔI TRƯỜNG LÀM VIỆC | |
| Loại làm mát | Cấu trúc làm mát quạt cưỡng bức (ngoại trừ một số mẫu) |

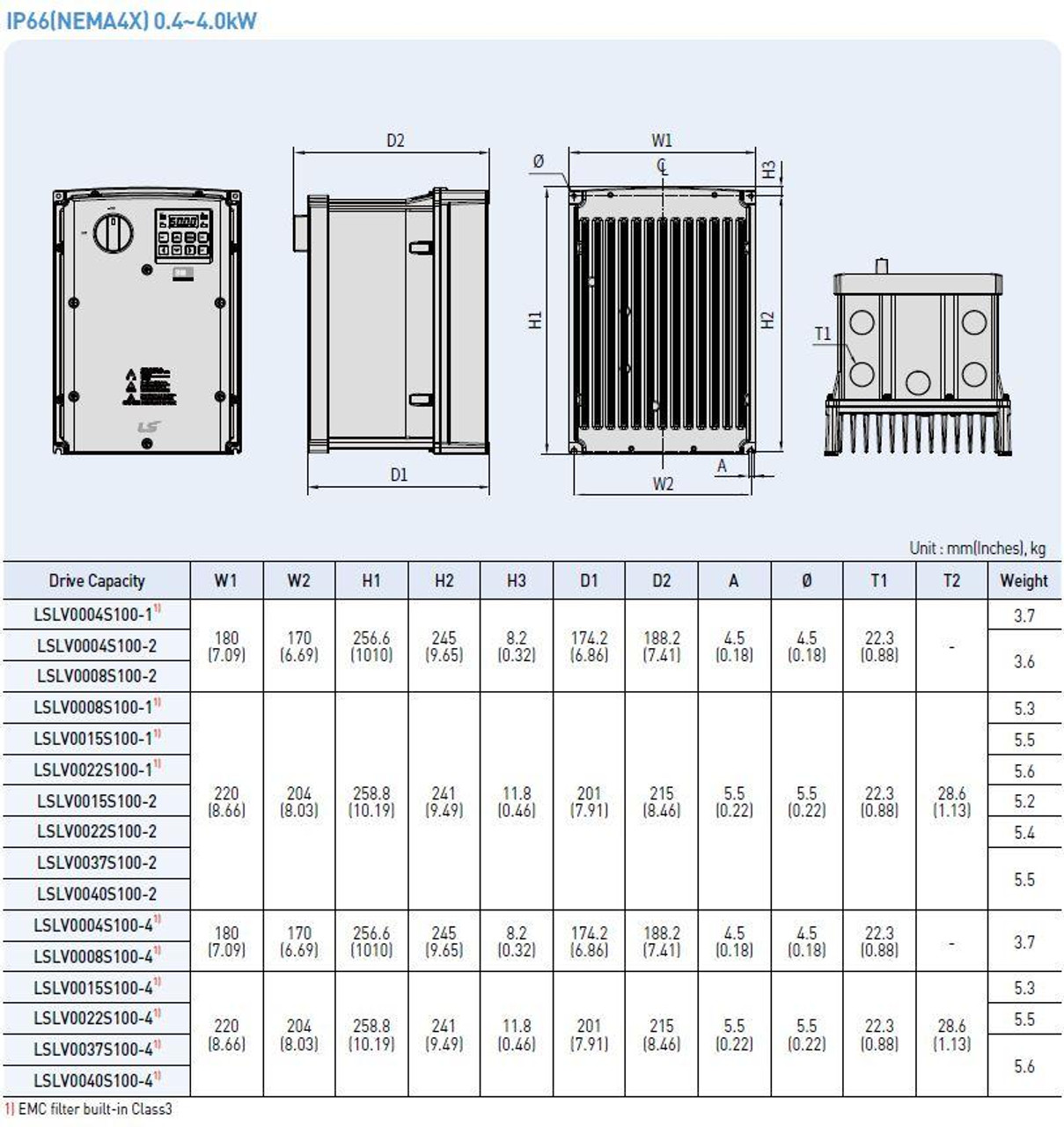

| Cấu trúc bảo vệ | • IP 20, UL Loại mở (UL Loại kín 1 được thỏa mãn bằng tùy chọn lắp đặt ống dẫn.) • IP66(NEMA 4X Chỉ trong nhà) |
| Chế độ đầu vào | • 0.4-22kW: Bàn phím (Bộ tải LCD: Có sẵn lắp đặt nhưng bán riêng.) • 30-75kW: Bộ tải LCD |
| Nhiệt độ môi trường | Tải nặng: -10-50℃ (14-122°F), tải bình thường: -10-40℃ (14-104°F) Không có băng hoặc sương giá nên có mặt. Làm việc dưới tải bình thường ở 50℃ (122°F), khuyến nghị áp dụng tải nhỏ hơn 80%. |
| Độ ẩm môi trường | Độ ẩm tương đối nhỏ hơn 90% RH (để tránh hình thành ngưng tụ) |
| Nhiệt độ bảo quản | -20°C-65°C (-4-149°F) |
| Môi trường xung quanh | Ngăn chặn tiếp xúc với khí ăn mòn, khí dễ cháy, vết bẩn dầu, bụi và các chất ô nhiễm khác (Môi trường Ô nhiễm Cấp độ 3). |
| Độ cao vận hành / Rung động | Tối đa 1000m trên mực nước biển cho vận hành tiêu chuẩn. Từ 1000 đến 4000m, điện áp đầu vào định mức và dòng đầu ra định mức của ổ đĩa phải được giảm 1% cho mỗi 100m. / nhỏ hơn 1G (9.8m/sec²) |
| Áp suất | 70-106 kPa |
* ** Các mẫu IP66 không hỗ trợ vận hành tải bình thường.
