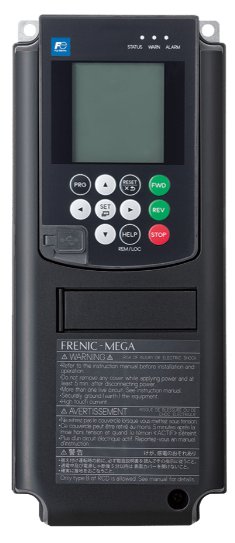

Biến tần Fuji FRN0003G2S-2G

Biến tần Fuji FRN0003G2S-2G

Tương tự

3 kho Hà Nội, HCM, Cần Thơ.
Chính hãng, đủ CO CQ
Bảo hành 1-2 năm
0964289490
Công suất (kW)0.4
Điện áp3P220V→3P220V
NướcNhật Bản
SKU: FRN0003G2S-2G Danh mục: Thương hiệu:

Mô tả

Giới thiệu và Ứng dụng chính của Biến tần Fuji FRN0003G2S-2G

Biến tần Fuji Electric FRN0003G2S-2G thuộc thế hệ FRENIC-MEGA (G2) chính hãng Fuji Electric Nhật Bản, thiết kế chuẩn cho dải điện áp 3 Pha 200V – 240VAC (200V Class). Thiết bị đạt công suất 0.4kW (1/2HP) ở chế độ Tải nặng HHD spec (High Heavy Duty), cung cấp khả năng vận hành chính xác, mô-men xoắn khởi động dồi dào và độ ổn định cao cho các hệ thống máy móc quy mô nhỏ. Sản phẩm thuộc hệ giải pháp 3-trong-1 (3-in-1 Applications), hợp nhất toàn bộ tính năng của các dòng biến tần chuyên dụng cho Công nghiệp chế tạo (Industrial), HVAC và Bơm cấp thoát nước (Pumping) trên một nền tảng phần cứng duy nhất.

Sản phẩm là sự lựa chọn tối ưu cho các cơ cấu tự động hóa và chế tạo máy OEM dải 220V:

  • Băng tải con lăn mini, băng tải đóng gói bao bì, phân loại bưu kiện nhẹ trong kho tự động.
  • Trục phụ trong máy công cụ cơ khí, máy mài đĩa kim loại, máy khoan bàn, máy phay gỗ mini.
  • Hệ thống máy khuấy dung dịch, khuấy sơn, máy pha trộn hóa chất dung tích nhỏ.
  • Quạt hút sương dầu, quạt thông gió tủ điện công nghiệp, bơm định lượng màng hóa chất.

Đặc tính kỹ thuật nổi bật

FRN0003G2S-2G sở hữu thiết kế nhỏ gọn giúp tiết kiệm tối đa không gian tủ điện, đồng thời mang trên mình nhiều trang bị kỹ thuật tiên tiến:

  • Chế độ điều khiển động cơ đa dạng: Hỗ trợ V/f Control, Dynamic Torque Vector Control Mode, Sensorless Vector Control Mode và Vector vòng kín với Encoder (qua card tùy chọn OPC-PG). Tương thích vận hành mượt mà động cơ đồng bộ nam châm vĩnh cửu PM Motor Control giúp nâng cao hiệu suất tiết kiệm điện.
  • Tần số ngõ ra siêu cao & Độ đáp ứng dòng 1,000Hz: Tần số ngõ ra tối đa đạt 599Hz, kết hợp tốc độ đáp ứng dòng điện (Current Response) vọt lên tới 1,000Hz giúp kiểm soát cực kỳ mịn các dòng động cơ Spindle gia công tốc độ cao.
  • Khả năng chịu quá tải mạnh mẽ: Chịu quá tải 150% trong 60 giây và lên tới 200% trong 3 giây ở chế độ HHD spec, giúp động cơ dễ dàng vượt qua các điểm cản ma sát lúc khởi động.
  • Tích hợp 260 bước Logic & Hàm chuyên dụng: Tích hợp sẵn 260 Steps Customizable Logic Functions cho phép tự lập trình chuỗi điều khiển thay thế PLC rời. Nhóm hàm Bơm chuyên sâu (Cascade Pump Control, Broken Pipe Detection, Pipe Fill Mode, 4 PID Controls). Nhóm hàm HVAC (Fireman’s Override, Real Time Clock Schedule, Broken Belt Detection).
  • Tính năng an toàn STO & Kết nối hiện đại: Trang bị 2 ngõ vào ngắt an toàn STO (Safe Torque Off) đạt tiêu chuẩn an toàn quốc tế. Màn hình Multi Function Keypad tháo rời hiển thị tiếng Anh trực quan tích hợp cổng USB kết nối PC qua phần mềm FRENIC Software miễn phí, hỗ trợ kết nối Bluetooth qua ứng dụng FRENIC Mobile Loader trên di động.
  • Mở rộng truyền thông rộng mở: Mặc định tích hợp cổng truyền thông Modbus RTU tiêu chuẩn. Hỗ trợ gắn thêm các card mạng công nghiệp cao cấp như Profinet RT, EtherNet/IP, Modbus TCP, BACnet IP, DeviceNet, PROFIBUS-DP, CANOpen, CC-Link, T-Link.
Danh mục thông sốChi tiết giá trị kỹ thuật (200V Class)
Điện áp ngõ vào & Công suất3 Pha 200V – 240VAC, 50/60Hz | 0.4kW (1/2HP) HHD spec
Chế độ điều khiểnV/f, Dynamic Torque Vector, Sensorless Vector, PM Control
Khả năng quá tải HHD150% trong 1 phút, 200% trong 3 giây | Tần số max 599Hz
Tính năng an toàn & Mạng2 ngõ vào STO tiêu chuẩn, cổng Modbus RTU tích hợp sẵn
Cấu hình I/O điều khiển11 Digital Inputs, 6 Digital Outputs, 3 Analog Inputs, 2 Analog Outputs

Độ sẵn hàng và Chế độ bảo hành tại Hà Nội & TP.HCM

Model FRN0003G2S-2G được nhập khẩu chính ngạch và lưu kho sẵn sàng tại Hà Nội và TP.HCM.

  • Tình trạng kho hàng: Sẵn kho HN và HCM mới 100%, nguyên đai nguyên kiện, đầy đủ CO/CQ và hóa đơn VAT.
  • Giao hàng & Bảo hành: Giao hỏa tốc 2 giờ nội thành HN & TP.HCM. Bảo hành chính hãng 3 năm (3-Year Warranty) từ Fuji Electric, hỗ trợ kỹ thuật 24/7.

Thông số

Thông số đầu ra (Output specifications)
Tần số đầu ra tối đa
(Maximum output frequency)		Cài đặt thay đổi từ 5 đến 599 Hz
Tần số cơ sở
(Base frequency)		Cài đặt thay đổi từ 5 đến 599 Hz (kết hợp với tần số đầu ra tối đa)
Cài đặt số cực động cơ
(Number of motor poles setting)		2 đến 128 cực
Tần số khởi động
(Starting frequency)		Cài đặt thay đổi từ 0.1 đến 60.0 Hz (0.0 Hz khi thực hiện điều khiển vector không cảm biến tốc độ / điều khiển vector có cảm biến tốc độ)
Tần số sóng mang
(Carrier frequency)		• Cài đặt thay đổi từ 0.75 đến 16 kHz:
– Đặc tính HHD: Mã FRN0003G2S-2G đến FRN0288G2S-2G / FRN0002G2■-4G đến FRN0150G2■-4G
– Đặc tính HND: Mã FRN0032G2S-2G đến FRN0088G2S-2G / FRN0018G2■-4G đến FRN0045G2■-4G
• Cài đặt thay đổi từ 0.75 đến 10 kHz:
– Đặc tính HHD: Mã FRN0346G2S-2G đến FRN0432G2S-2G / FRN0180G2■-4G đến FRN1386G2■-4G
– Đặc tính HND: Mã FRN0115G2S-2G đến FRN0288G2S-2G / FRN0060G2■-4G đến FRN0150G2■-4G
• Cài đặt thay đổi từ 0.75 đến 6 kHz:
– Đặc tính HND: Mã FRN0346G2S-2G đến FRN0432G2S-2G / FRN0180G2■-4G đến FRN1386G2■-4G
* Tần số sóng mang có thể tự động giảm tùy thuộc vào nhiệt độ môi trường hoặc dòng điện đầu ra để bảo vệ biến tần. (Có thể vô hiệu hóa chức năng này.)
Độ chính xác tần số đầu ra
(Output frequency accuracy)		• Cài đặt Analog: Trong khoảng ±0.2% tần số đầu ra tối đa (ở 25 ±10 °C)
• Cài đặt Bàn phím: Trong khoảng ±0.01% tần số đầu ra tối đa (ở -10 đến +50 °C)
Độ phân giải cài đặt tần số
(Frequency setting resolution)		• Cài đặt Analog: 1/3000 tần số đầu ra tối đa
• Cài đặt Bàn phím: 0.01 Hz
• Cài đặt Truyền thông: 1/20000 tần số đầu ra tối đa hoặc 0.01 Hz (cố định)
Hiệu suất điều khiển Động cơ (Motor control performance)
Động cơ bất đồng bộ: Điều khiển V/f / Vector momen động có cảm biến
(Induction motor: V/f / Dynamic torque vector with sensor)		• Dải điều khiển tốc độ: 1:20 (*1), 1:200 (*2) (Tốc độ tối thiểu : Tốc độ định mức); 1:2 (Vùng momen cố định : Vùng công suất cố định)
• Độ chính xác điều khiển tốc độ: Cài đặt Analog ±0.2% trở xuống (ở 25 ±10 °C); Cài đặt Kỹ thuật số ±0.01% trở xuống (ở -10 đến +50 °C)
Động cơ bất đồng bộ: Điều khiển Vector không cảm biến
(Induction motor: Sensorless vector control)		• Dải điều khiển tốc độ: 1:200 (Tốc độ tối thiểu : Tốc độ định mức, 4P, 7.5 đến 1500 r/min); 1:2 (Vùng momen cố định : Vùng công suất cố định)
• Độ chính xác điều khiển tốc độ: Cài đặt Analog ±0.5% tốc độ định mức trở xuống (ở 25 ±10 °C); Cài đặt Kỹ thuật số ±0.5% tốc độ định mức trở xuống (ở -10 đến +50 °C)
Động cơ bất đồng bộ: Điều khiển Vector có cảm biến
(Induction motor: Vector control with sensor)		• Dải điều khiển tốc độ: 1:1500 (Tốc độ tối thiểu : Tốc độ định mức, 4P, 1 đến 1500 r/min); 1:16 (Vùng momen cố định : Vùng công suất cố định)
• Độ chính xác điều khiển tốc độ: Cài đặt Analog ±0.2% tần số đầu ra tối đa trở xuống (ở 25 ±10 °C); Cài đặt Kỹ thuật số ±0.01% tần số đầu ra tối đa trở xuống (ở -10 đến +50 °C)
Động cơ đồng bộ: Điều khiển Vector không cảm biến
(Synchronous motor: Sensorless vector control)		• Dải điều khiển tốc độ: 1:10 (Tốc độ tối thiểu : Tốc độ định mức, 6P, 180 đến 1800 r/min); 1:2 (Giới hạn bởi điện áp đầu ra tối đa)
• Độ chính xác điều khiển tốc độ: Cài đặt Analog ±0.5% tốc độ định mức trở xuống (ở 25 ±10 °C); Cài đặt Kỹ thuật số ±0.5% tốc độ định mức trở xuống (ở -10 đến +50 °C)
Động cơ đồng bộ: Điều khiển Vector có cảm biến
(Synchronous motor: Vector control with sensor)		• Dải điều khiển tốc độ: 1:1500 (Tốc độ tối thiểu : Tốc độ định mức, 4P, 1 đến 1500 r/min); 1:2 (Giới hạn bởi điện áp đầu ra tối đa)
• Độ chính xác điều khiển tốc độ: Cài đặt Analog ±0.2% tần số đầu ra tối đa trở xuống (ở 25 ±10 °C); Cài đặt Kỹ thuật số ±0.01% tần số đầu ra tối đa trở xuống (ở -10 đến +50 °C)
Thông số điều khiển (Control specifications)
Phương pháp điều khiển
(Control method)		Điều khiển V/f, Điều khiển Vector momen động, Điều khiển V/f có cảm biến, Điều khiển Vector momen động có cảm biến, Điều khiển Vector không cảm biến, Điều khiển Vector có cảm biến, Điều khiển Vector không cảm biến (động cơ đồng bộ), Điều khiển Vector có cảm biến (động cơ đồng bộ)
Đặc tính Điện áp/Tần số
(Voltage/frequency characteristics)		• Dòng 200V: Tần số cơ sở và tần số đầu ra tối đa dùng chung; Điện áp cài đặt từ 80 đến 240V; Có thể BẬT/TẮT điều khiển AVR; Cài đặt V/f phi tuyến tính 3 điểm (0 đến 240V, 0 đến 599Hz)
.
• Dòng 400V: Tần số cơ sở và tần số đầu ra tối đa dùng chung; Điện áp cài đặt từ 160 đến 500V; Có thể BẬT/TẮT điều khiển AVR; Cài đặt V/f phi tuyến tính 3 điểm (0 đến 500V, 0 đến 599Hz)
.
Tăng momen
(Torque boost)		Tự động tăng momen (tải momen cố định); Tăng momen thủ công (cài đặt từ 0.0 đến 20.0%); Có thể chọn tải áp dụng (tải momen cố định, tải momen bình phương)
Momen khởi động (Đặc tính HHD)
(Starting torque – HHD spec)		200% trở lên (FRN0115G2S-2G/FRN0060G2■-4G trở xuống), 180% trở lên (FRN0145G2S-2G/FRN0075G2■-4G trở lên) ở tần số 0.3Hz khi chạy V/f (tần số cơ sở 50Hz, bù trượt/tự động tăng momen)
Thông số vận hành & Cài đặt (Operation & Setting specifications)
Tín hiệu khởi động / vận hành
(Running, operation)		• Bàn phím: Phím RUN / STOP (bàn phím tiêu chuẩn) hoặc phím FWD / REV / STOP (bàn phím đa năng tùy chọn)
• Tín hiệu bên ngoài: Lệnh quay thuận/ngược, khởi động/dừng (cho phép vận hành 2 dây/3 dây), dừng tự do (coast to stop), báo động ngoài, reset báo động, v.v.
• Truyền thông: Vận hành qua RS-485, Fieldbus (tùy chọn)
• Chuyển đổi lệnh chạy: Từ xa/Tại chỗ (Remote/local), chuyển đổi truyền thông
Cài đặt tần số
(Frequency setting)		• Bàn phím: Sử dụng phím ▲ và ▼
• Biến trở bên ngoài: Sử dụng điện trở ngoài từ 1 đến 5kΩ, 1/2W
• Đầu vào Analog: Điện áp (chân [12], [V2], [C1] chức năng V3: 0 đến ±10VDC / 0 đến +10VDC); Dòng điện (chân [C1] chức năng C1: 4 đến 20mA DC / 0 đến 20mA DC)
• Vận hành UP/DOWN: Tăng/giảm tần số bằng tín hiệu kỹ thuật số BẬT (xóa bằng tín hiệu STZ)
• Lựa chọn đa tốc độ: Chọn từ 16 cấp tốc độ (bước 0 đến 15)
• Vận hành theo chu trình (Pattern operation): Chạy tự động theo thời gian, hướng quay, thời gian tăng/giảm tốc và tần số đặt trước (tối đa 7 giai đoạn)
• Truyền thông / Phụ trợ: Qua RS-485/Fieldbus; Cài đặt tần số phụ trợ (cộng ngõ vào [12], [C1], [V2]); Vận hành theo tỷ lệ
• Đảo ngược (Inverse operation): Chuyển đổi tín hiệu 0-10V thành 10-0V, 4-20mA thành 20-4mA, 0-20mA thành 20-0mA
Đầu vào chuỗi xung
(Pulse train input)		• Tiêu chuẩn (chân [X6], [X7]): Xung thuận/ngược, xung + hướng quay; Đầu ra Complementary max 100kHz, Open collector max 30kHz
• Tùy chọn (Card PG): Xung thuận/ngược, xung + hướng quay; Đầu ra Complementary max 100kHz, Open collector max 30kHz
Cài đặt thời gian Tăng/Giảm tốc
(Acceleration/deceleration time settings)		• Dải cài đặt: 0.00 đến 6000s (có thể chọn riêng biệt 4 loại thời gian tăng/giảm tốc)
• Mẫu tăng/giảm tốc: Đường thẳng (Linear), Đường cong S (S-curve yếu/ngẫu nhiên), Đường cong đặc tính
• Chế độ khác: Dừng tự do (Coast to stop), Dừng cưỡng bức (Forced stop), Thời gian tăng/giảm tốc dành riêng cho JOG, Hủy tăng/giảm tốc bằng tín hiệu BPS (thời gian = 0)

Tài liệu sản phẩm

Fuji FRENIC-Mega (G2)-Catalog

77 trang | Cập nhật: 12-08-2026

Fuji FRENIC-Mega (G2)-Manual

970 trang | Cập nhật: 12-08-2026
