| Thông số nguồn |
| Điện áp nguồn | 200-240 V ±10%, 380-480 V ±10% |
| Tần số nguồn | 50/60 Hz |
| Mất cân bằng pha tối đa (tạm thời) | 3.0% điện áp định mức |
| Hệ số công suất thực (λ) | ≥ 0.4 tại tải định mức |
| Hệ số công suất dịch chuyển (cosφ) | > 0.98 |
| Số lần cấp nguồn tối đa | 2 lần/phút |
| Môi trường sử dụng | EN60664-1 loại quá áp III/mức ô nhiễm 2 |

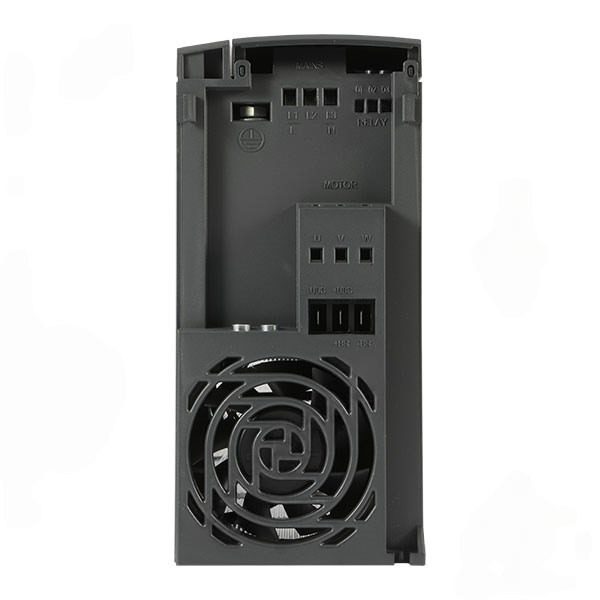

| Ngõ ra động cơ (U, V, W) |
| Điện áp ngõ ra | 0 – 100% điện áp nguồn |
| Tần số ngõ ra | 0-200 Hz (VVC+), 0-400 Hz (u/f) |
| Số lần đóng cắt ngõ ra | Không giới hạn |
| Thời gian tăng/giảm tốc | 0.05 – 3600 giây |
| Chiều dài và tiết diện cáp |
| Cáp động cơ có lưới (EMC đúng chuẩn) | 15 m |
| Cáp động cơ không có lưới | 50 m |
| Tiết diện tối đa ngõ điều khiển (dây cứng) | 1.5 mm² / 16 AWG |
| Tiết diện tối đa ngõ điều khiển (dây mềm) | 1 mm² / 18 AWG |
| Tiết diện tối đa (cáp có lõi) | 0.5 mm² / 20 AWG |
| Tiết diện tối thiểu | 0.25 mm² |
| Ngõ vào số (xung/encoder) |
| Số lượng | 5 (terminal 18, 19, 27, 29, 33) |
| Loại logic | PNP hoặc NPN |
| Mức áp đầu vào | 0 – 24 V DC, max 28 V DC |
| Tần số xung tối đa (terminal 33) | 5000 Hz |
| Tần số xung tối thiểu (terminal 33) | 20 Hz |
| Ngõ vào analog |
| Số lượng | 2 (terminal 53, 60) |
| Điện áp | 0 – 10 V (R≈10 kΩ) |
| Dòng điện | 0/4 – 20 mA (R≈200 Ω) |
| Ngõ ra analog |
| Số lượng | 1 (terminal 42) |
| Dòng điện | 0/4 – 20 mA (R tải ≤ 500 Ω) |
| Độ chính xác | ±0.8% toàn dải |
| Độ phân giải | 8 bit |
| Giao tiếp truyền thông RS-485 |
| Cổng | Terminal 68 (TX+), 69 (TX-), 61 (GND) |
| Cách ly | Cách ly điện áp khỏi mạch cao thế (PELV) |
| Nguồn 24 V DC trên bo điều khiển |
| Terminal | 12 |
| Dòng tải tối đa | 200 mA |
| Ngõ ra relay |
| Số lượng | 1 (terminal 01-02-03) |
| Tải tối đa | 250 V AC, 2 A (tải trở), 30 V DC, 2 A |
| Tải tối thiểu | 24 V DC 10 mA, 24 V AC 20 mA |
| Nguồn 10 V DC |
| Terminal | 50 |
| Điện áp | 10.5 V ±0.5 V |
| Dòng tải tối đa | 25 mA |
| Điều kiện môi trường |
| Cấp bảo vệ vỏ | IP20 (có thể nâng lên IP21 / TYPE 1 với bộ kit) |
| Độ ẩm tương đối | 5% – 95% (không ngưng tụ) |
| Rung | 1.0 g |
| Nhiệt độ môi trường hoạt động | 0 °C đến 40 °C (giảm hiệu suất từ 40 °C), tối thiểu -10 °C |
| Nhiệt độ bảo quản | -25 đến +65/70 °C |
| Độ cao lắp đặt | ≤ 1000 m không cần giảm công suất, tối đa 3000 m có giảm công suất |
| Chuẩn EMC |
| Chuẩn phát xạ | EN 61800-3, EN 61000-6-3/4, EN 55011 |
| Chuẩn miễn nhiễm | EN 61000-4-2 đến 4-6, EN 61800-3 |
