Biến tần ABB ACS550-01-075A-2

Mô tả

Tổng quan sản phẩm và Giá trị chiến lược

Biến tần ABB ACS550-01-075A-2 sở hữu công suất định mức 18.5kW tương đương 25 hp (tải chuẩn Normal use), thuộc dòng biến tần đa năng cao cấp ABB General Purpose Drives[cite: 1].

Thiết bị tiếp nhận nguồn điện cấp đầu vào 3 pha xoay chiều 208 đến 240V và chuyển đổi thành ngõ ra 3 pha 220V điều khiển động cơ công suất lớn[cite: 1].

Sản phẩm mang lại giá trị chiến lược cao trong việc tiết kiệm năng lượng, bảo vệ động cơ thông minh và tối ưu không gian tủ điện[cite: 1].

Ứng dụng phổ biến trong các hệ thống bơm áp lực công suất cao, quạt hút khí thải nhà xưởng, băng tải nặng và máy nén khí[cite: 1].

Tích hợp sẵn cuộn kháng swinging choke giảm méo sóng hài, mạch hãm phanh Brake Chopper và bộ lọc EMC loại C2 tiêu chuẩn[cite: 1].

Công nghệ FlashDrop hỗ trợ cấu hình nhanh chóng, an toàn mà không cần cấp nguồn điện cho thiết bị[cite: 1].

Thông số kỹ thuật chi tiết và Cấu trúc cơ khí

Đặc tính phần cứng	Thông số kỹ thuật chi tiết
Công suất định mức	18.5kW (25 hp) – Nguồn vào 3P 208…240V, ngõ ra 3P 220V[cite: 1]
Dòng điện định mức	74.8 A (liên tục tại nhiệt độ môi trường 40 độ C – Normal use)[cite: 1]
Khả năng chịu tải	Chịu quá tải 1.1 x I_2N trong 1 phút mỗi 10 phút; quá tải khởi động 1.8 x I_2N trong 2 giây[cite: 1]
Dải tần số ngõ ra	Từ 0 đến 500 Hz, đáp ứng điều khiển tốc độ cao chính xác[cite: 1]

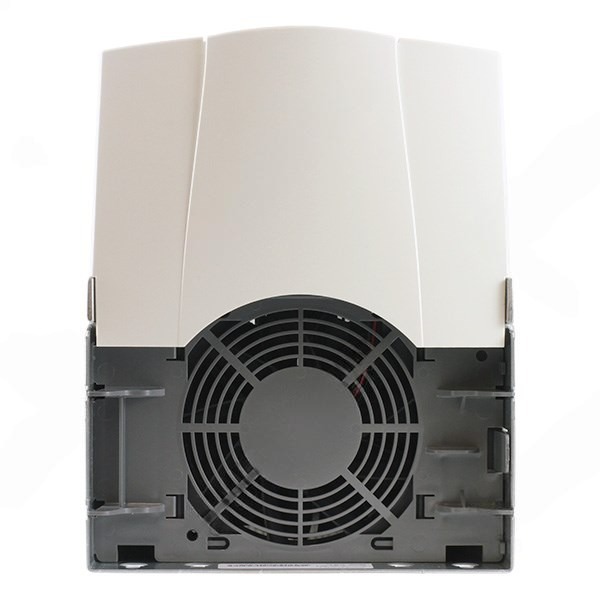

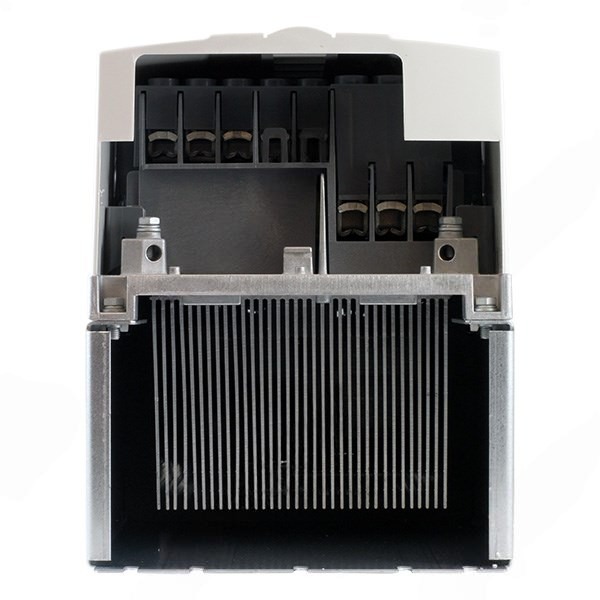

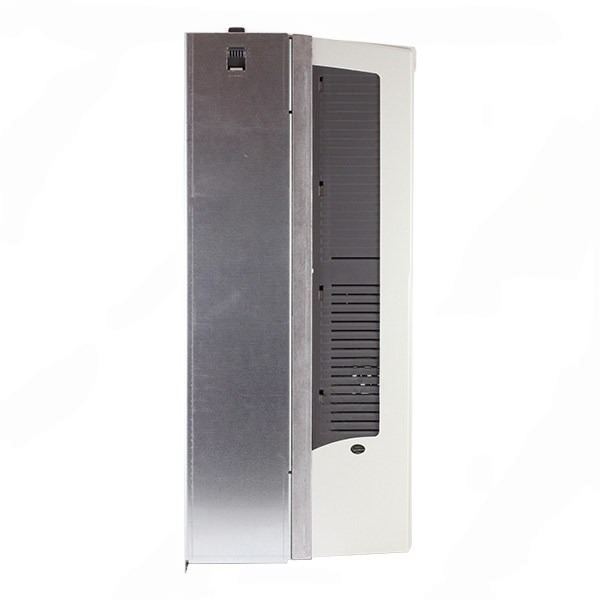

Khung vỏ & Tản nhiệt	Frame Size R4, trọng lượng khoảng 24 kg, quạt tản nhiệt cưỡng bức công suất lớn[cite: 1]
Cấp bảo vệ tiêu chuẩn	IP21 / UL type 1 kết hợp bo mạch tráng phủ Coated boards chống ẩm[cite: 1]

Giao diện điều khiển Assistant Control Panel và Hệ thống Cổng I/O

Trang bị bảng điều khiển Assistant Control Panel với màn hình LCD đa ngôn ngữ, hỗ trợ trợ lý cài đặt startup wizards trực quan[cite: 1].

Hệ thống hỗ trợ đồng hồ thời gian thực giúp ghi nhận sự kiện lỗi và lập lịch hoạt động tự động trong ngày[cite: 1].

Cấu hình ngõ vào ra tiêu chuẩn ABB gồm 6 đầu vào số, 2 đầu vào analog, 2 đầu ra analog, 3 ngõ ra rơ-le và nguồn phụ 24VDC[cite: 1].

Hỗ trợ kết nối truyền thông Modbus RTU qua cổng EIA-485 giúp tích hợp mượt mà vào hệ thống SCADA[cite: 1].

Sản phẩm là lựa chọn kỹ thuật hoàn hảo cho các nhà máy sản xuất công nghiệp nhẹ[cite: 1].

1. NGUỒN CẤP VÀ CÔNG SUẤT (Mains connection)
Dải điện áp và công suất (Voltage and power range)	• 3-phase, 380 to 480 V, +10/-15%, 0.75 to 355 kW • 3-phase, 208 to 240 V, +10/-15%, 0.75 to 75 kW • Tự động nhận diện đường dây nguồn vào (Auto-identification of input line)
Tần số nguồn cấp (Frequency)	48 to 63 Hz
Hệ số công suất (Power factor)	0.98
2. ĐẦU RA ĐỘNG CƠ (Motor connection)
Điện áp & Tần số đầu ra	3-phase, từ 0 to U_supply \| Tần số: 0 to 500 Hz
Khả năng tải liên tục (Continuous loading)	Dòng điện đầu ra định mức I_2N (momen không đổi ở nhiệt độ môi trường tối đa 40 °C)
Khả năng quá tải (Overload capacity)	• Tải thường (Normal use): 1.1 x I_2N trong 1 phút mỗi 10 phút • Tải nặng (Heavy-duty use): 1.5 x I_2hd trong 1 phút mỗi 10 phút • Tối đa: 1.8 x I_2hd trong 2 giây mỗi 60 giây
Tần số đóng cắt (Switching frequency)	Mặc định 4 kHz \| Có thể chọn: 1 kHz, 2 kHz, 4 kHz, 8 kHz, 12 kHz
Thời gian tăng / giảm tốc	0.1 to 1800 s
Điều khiển tốc độ (Speed control)	• Open loop (Tĩnh / Động): 20% độ trượt định mức \| < 1% s với bước 100% momen • Closed loop (Tĩnh / Động): 0.1% tốc độ định mức \| 0.5% s với bước 100% momen
Điều khiển Momen (Torque control)	• Thời gian tăng momen: < 10 ms với momen định mức (cả Open loop và Closed loop) • Độ phi tuyến: ± 5% (Open loop) \| ± 2% (Closed loop) với momen định mức
3. CỔNG ĐIỀU KHIỂN & LẬP TRÌNH (Programmable control connections)
Hai đầu vào tương tự (Two analog inputs)	• Tín hiệu áp: 0 (2) to 10 V, R_in > 312 kΩ single-ended • Tín hiệu dòng: 0 (4) to 20 mA, R_in = 100 Ω single-ended • Giá trị tham chiếu biến trở: 10 V ± 2% max. 10 mA, R < 10 kΩ • Độ trễ tối đa: 12 to 32 ms \| Độ phân giải: 0.1% \| Độ chính xác: ± 1%
Hai đầu ra tương tự (Two analog outputs)	0 (4) to 20 mA, load < 500 Ω \| Độ chính xác: ± 3%
Nguồn phụ nội bộ (Auxiliary voltage)	24 V DC ± 10%, max. 250 mA
Sáu đầu vào số (Six digital inputs)	• 12 to 24 V DC dùng nguồn trong hoặc ngoài, hỗ trợ PNP và NPN • Trở kháng đầu vào: 2.4 kΩ \| Độ trễ tối đa: 5 ms ± 1 ms
Ba đầu ra Rơ-le (Three relay outputs)	• Điện áp đóng cắt tối đa: 250 V AC / 30 V DC • Dòng cắt tối đa: 6 A / 30 V DC; 1500 V A / 230 V AC • Dòng liên tục tối đa: 2 A rms
Truyền thông nối tiếp (Serial communication)	EIA-485 Modbus protocol
4. ĐIỀU KIỆN MÔI TRƯỜNG VẬN HÀNH (Environmental limits)
Nhiệt độ môi trường (Ambient temperature)	-15 to 50 °C (Không đóng băng. Giảm tải từ 40 to 50 °C)
Độ cao vận hành (Altitude)	Đạt dòng định mức ở 0 to 1000 m. Ở độ cao 1000 to 4000 m (3300 to 13,200 ft), giảm tải 1% cho mỗi 100 m (330 ft). Lắp đặt ở độ cao > 2000 m (6600 ft) cần liên hệ nhà phân phối ABB.
Độ ẩm tương đối (Relative humidity)	5 to 95%, không cho phép ngưng tụ hơi nước
Cấp bảo vệ vỏ & Màu sắc (Protection & Colour)	IP21 hoặc IP54 (≤ 160 kW) \| Màu vỏ: NCS 1502-Y, RAL 9002, PMS 420 C
Cấp độ nhiễm bẩn (Contamination levels)	Theo IEC 721-3-3: Không cho phép bụi dẫn điện • Vận chuyển: Class 1C2 (khí hóa chất), Class 1S2 (hạt rắn) • Lưu kho: Class 2C2 (khí hóa chất), Class 2S2 (hạt rắn) • Vận hành: Class 3C2 (khí hóa chất), Class 3S2 (hạt rắn)
5. TIÊU CHUẨN VÀ CHỨNG NHẬN (Product compliance)
Chứng nhận tiêu chuẩn sản phẩm	Low Voltage Directive 2006/95/EC, EMC Directive 2004/108/EC, Quality assurance system ISO 9001, Environmental system ISO 14001, UL, cUL, CE, C-Tick, GOST R approvals, RoHS compliant
