Biến tần ABB ACS355-03E-07A3-4

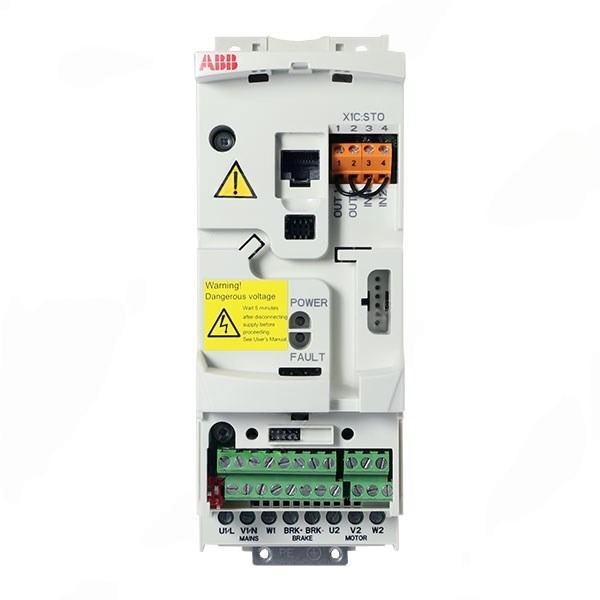

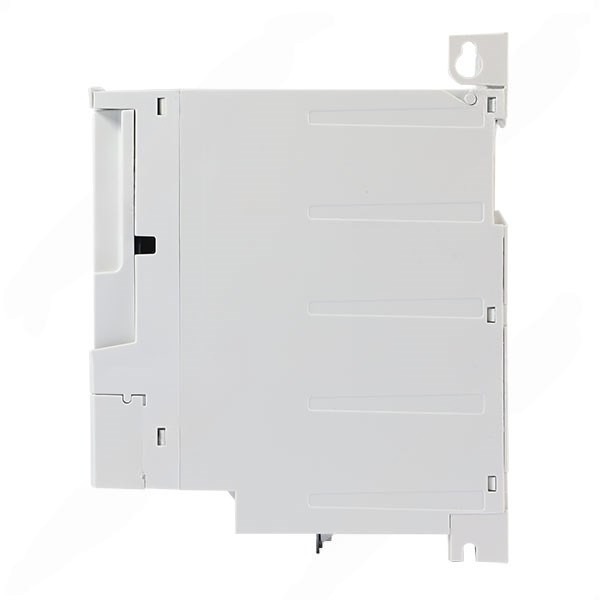

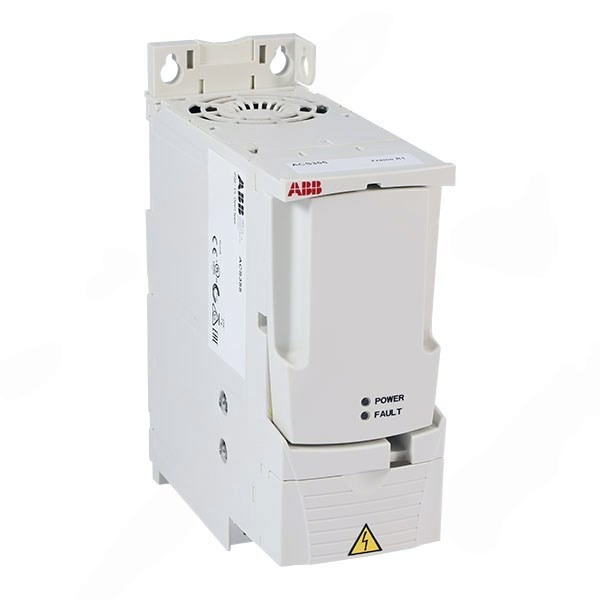

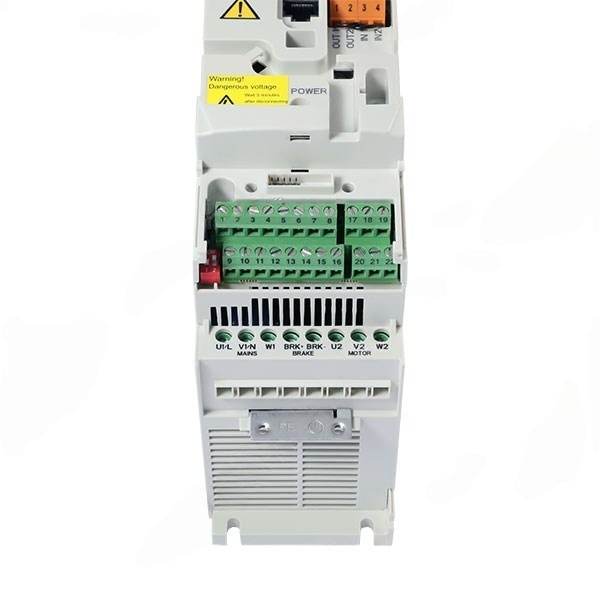

Biến tần ABB ACS355 - frame size R1
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 2
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 3
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 4
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 5
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 6
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 7
Biến tần ABB ACS355-03E-07A3-4 - Ảnh 8

Tương tự

3 kho Hà Nội, HCM, Cần Thơ.
Chính hãng, đủ CO CQ
Bảo hành 1-2 năm
0964289490
Công suất (kW)2.2
Điện áp3P380V→3P380V
NướcThụy Sĩ
SKU: ACS355-03E-07A3-4 Danh mục: Thương hiệu:

Mô tả

Tổng quan sản phẩm và Giá trị ứng dụng

Biến tần ABB ACS355-03E-07A3-4 là thiết bị truyền động điện tử cao cấp được thiết kế chuyên biệt để hoạt động ổn định trên lưới điện công nghiệp 3 pha 380 đến 480V, mang lại hiệu suất điều khiển động cơ mạnh mẽ cho các dây chuyền sản xuất. Sản phẩm thuộc dòng micro drive chất lượng cao của ABB, phục vụ đắc lực cho các nhà chế tạo máy OEM trong việc tối ưu hóa không gian tủ điện và nâng cao hiệu quả vận hành tổng thể. Thiết bị giúp kiểm soát tốc độ động cơ chính xác tuyệt đối, triệt tiêu hiện tượng sụt áp khi khởi động và bảo vệ hệ thống cơ khí an toàn. Sự kết hợp hoàn hảo giữa độ bền bỉ chuẩn công nghiệp và tính năng thông minh giúp nâng cao năng suất cho các dây chuyền tự động.

Trong các nhà xưởng hiện đại, việc ứng dụng mã sản phẩm này giúp tiết kiệm đáng kể điện năng tiêu thụ, giảm thiểu tiếng ồn và kéo dài tuổi thọ cho hệ thống tải cơ khí. Thiết bị vận hành ổn định trong điều kiện công nghiệp liên tục 24/7, đáp ứng các tiêu chuẩn khắt khe nhất về tự động hóa.

Thông số phần cứng cơ bản

Đặc tínhThông số kỹ thuật
Ngõ vào3 pha, 380 đến 480 V (+/- 10%)
Công suất2.2 kW (3.0 hp) tại tải chuẩn
Dòng điệnDòng liên tục I_2N: 5.6 A
Khung vỏFrame Size R1, IP20 (1.2 kg)

Tính năng công nghệ và Khả năng chịu tải

Biến tần tích hợp sẵn mạch hãm phanh Brake Chopper giúp tiêu tán năng lượng hãm tái sinh hiệu quả mà không cần tốn chi phí mua module ngoài. Chức năng an toàn Safe Torque Off đạt chuẩn SIL3 giúp bảo vệ người vận hành khỏi nguy cơ khởi động ngoài ý muốn. Bộ lọc EMC tích hợp giúp thiết bị hoạt động ổn định, chống nhiễu tốt trong môi trường điện công nghiệp phức tạp.

Về khả năng chịu tải, thiết bị đáp ứng mức quá tải 1.5 lần dòng định mức trong 1 phút mỗi 10 phút, và 1.8 lần trong 2 giây khi khởi động. Công cụ lập trình chuỗi trạng thái Sequence Programming hỗ trợ thực thi logic điều khiển trực tiếp bên trong.

Hệ thống điều khiển và Tiện ích mở rộng

Thiết bị hỗ trợ giao diện truyền thông Modbus RTU qua cổng EIA-485, giúp tích hợp dễ dàng vào hệ thống SCADA trung tâm. Hệ thống cổng I/O linh hoạt gồm nhiều đầu vào số hỗ trợ xung tốc độ cao và ngõ ra rơ-le.

Công cụ FlashDrop cho phép cấu hình và sao chép tham số nhanh chóng không cần cấp nguồn trực tiếp. Sản phẩm là lựa chọn hoàn hảo cho các ứng dụng máy móc tự động hóa quy mô vừa.

Thông số

1. NGUỒN CẤP VÀ CÔNG SUẤT (Mains connection)
Dải điện áp và công suất (Voltage and power range) • 1-phase, 200 to 240 V ± 10%: 0.37 to 2.2 kW (0.5 to 3 hp)
• 3-phase, 200 to 240 V ± 10%: 0.37 to 11 kW (0.5 to 15 hp)
• 3-phase, 380 to 480 V ± 10%: 0.37 to 22 kW (0.5 to 30 hp)
Tần số nguồn cấp (Frequency)48 to 63 Hz
2. KẾT NỐI DC CHUNG (Common DC connection)
Dải điện áp và công suất DC • Biến tần 230 V: 325 V ± 15%
• Biến tần 400/480 V: 540 ± 15% (theo manual common DC)
• Pmax = Pn của biến tần
3. ĐẦU RA ĐỘNG CƠ (Motor connection)
Điện áp & Tần số đầu ra3-phase, từ 0 to USUPPLY | Tần số: 0 to 599 Hz
Khả năng tải liên tục (Continuous loading)Dòng đầu ra định mức I2N (momen không đổi ở nhiệt độ môi trường tối đa 40 °C)
Khả năng quá tải (Overload capacity) • 1.5 x I2N trong 1 phút mỗi 10 phút
• Lúc khởi động: 1.8 x I2N trong 2 giây
Tần số đóng cắt (Switching frequency)Mặc định 4 kHz | Có thể chọn: 4 to 16 kHz với các bước 4 kHz
Thời gian tăng / giảm tốc0.1 to 1800 s
Hãm động năng (Braking)Tích hợp sẵn bộ hãm tiêu chuẩn (Built-in brake chopper as standard)
Điều khiển tốc độ (Speed control) • Tĩnh (Static accuracy): 20% độ trượt định mức của động cơ
• Động (Dynamic accuracy): < 1% s với bước 100% momen
Điều khiển Momen (Torque control) • Thời gian tăng momen: < 10 ms với momen định mức
• Độ phi tuyến (Non-linearity): ± 5% với momen định mức
4. CỔNG ĐIỀU KHIỂN & LẬP TRÌNH (Programmable control connections)
Hai đầu vào tương tự (Two analog inputs) • Tín hiệu áp Unipolar: 0 (2) to 10 V, Rin > 312 kΩ
• Tín hiệu áp Bipolar: -10 to 10 V, Rin > 312 kΩ
• Tín hiệu dòng Unipolar: 0 (4) to 20 mA, Rin = 100 Ω
• Tín hiệu dòng Bipolar: -20 to 20 mA, Rin = 100 Ω
• Giá trị tham chiếu biến trở: 10 V ± 1% max. 10 mA, R < 10 kΩ
• Độ phân giải: 0.1% | Độ chính xác: ± 2%
Một đầu ra tương tự (One analog output)0 (4) to 20 mA, load < 500 Ω
Nguồn phụ nội bộ (Auxiliary voltage)24 V DC ± 10%, max. 200 mA
Năm đầu vào số (Five digital inputs)12 to 24 V, PNP và NPN, lập trình được. Đầu vào DI5 nhận chuỗi xung 0 to 16 kHz | Trở kháng: 2.4 kΩ
Một đầu ra Rơ-le (One relay output) • Loại: NO + NC
• Điện áp đóng cắt tối đa: 250 V AC / 30 V DC
• Dòng cắt tối đa: 0.5 A / 30 V DC; 5 A / 230 V AC
• Dòng liên tục tối đa: 2 A rms
Một đầu ra số (One digital output) • Loại: Transistor output
• Điện áp / Dòng cắt tối đa: 30 V DC | 100 mA / 30 V DC (Bảo vệ ngắn mạch)
• Tần số: 10 Hz to 16 kHz | Độ phân giải: 1 Hz | Độ chính xác: 0.2%
5. TRUYỀN THÔNG NỐI TIẾP VÀ ETHERNET (Serial and Ethernet communication)
Fieldbuses & Refresh rateDạng Plug-in module | Tốc độ làm mới (Refresh rate): < 10 ms (giữa biến tần và module truyền thông)
Các chuẩn giao tiếp hỗ trợ • DeviceNet™: Đầu nối bắt vít 5-pin, baud rate up to 500 kbit/s
• PROFIBUS DP: Đầu nối D-connector 9-pin, baud rate up to 12 Mbit/s
• POWERLINK: 2 x đầu nối RJ-45, baud rate 100 Mbit/s
• ControlNet™: 2 x jack cắm modular 8P8C
• CANopen®: Đầu nối D-connector 9-pin, baud rate up to 1 Mbit/s
• Modbus RTU: Đầu nối bắt vít 4-pin, baud rate up to 115 kbit/s
• EtherNet/IP™, Modbus TCP, PROFINET IO: 1 x RJ45 (module FENA-01/-11) hoặc 2 x RJ45 (module FENA-21), baud rate 10/100 Mbit/s
• LonWorks®: Đầu nối bắt vít 3-pin, baud rate up to 78 kbit/s
• EtherCAT®: 2 x đầu nối RJ-45, baud rate 100 Mbit/s
6. CUỘN KHÁNG TÙY CHỌN (Chokes option)
Cuộn kháng AC đầu vào (AC input chokes)Tùy chọn ngoài (External option). Giúp giảm THD ở tải một phần và tuân thủ EN/IEC 61000-3-12.
Cuộn kháng AC đầu ra (AC output chokes)Tùy chọn ngoài (External option). Giúp kéo dài chiều dài cáp động cơ lên gấp 2 lần.
7. ĐIỀU KIỆN MÔI TRƯỜNG VẬN HÀNH (Environmental limits)
Nhiệt độ môi trường (Ambient temperature)-10 to 40 °C (14 to 104 °F), không đóng băng. Có thể hoạt động tới 50 °C (122 °F) nếu giảm tải 10%.
Độ cao vận hành (Altitude)Đạt dòng định mức ở 0 to 1000 m (0 to 3281 ft). Ở độ cao 1000 to 2000 m (3300 to 6600 ft), giảm tải 1% cho mỗi 100 m (330 ft). Lắp đặt trên 2000 m cần liên hệ ABB.
Độ ẩm tương đối (Relative humidity)Dưới 95% (không ngưng tụ hơi nước)
Cấp bảo vệ vỏ & Màu sắc (Protection & Colour) • IP20 / tùy chọn NEMA 1/UL type 1 enclosure
• Tùy chọn IP66/IP67/UL Type 4X cho công suất lên đến 7.5 kW, phiên bản IP69K có sẵn vỏ bọc cáp tương thích
• Màu vỏ: NCS 1502-Y, RAL 9002, PMS 420 C
Cấp độ nhiễm bẩn (Contamination levels) Theo IEC 721-3-3: Không cho phép bụi dẫn điện
• Vận chuyển: Class 1C2 (khí hóa chất), Class 1S2 (hạt rắn)
• Lưu kho: Class 2C2 (khí hóa chất), Class 2S2 (hạt rắn)
• Vận hành: Class 3C2 (khí hóa chất), Class 3S2 (hạt rắn)
8. TIÊU CHUẨN VÀ CHỨNG NHẬN (Product compliance)
Chứng nhận tiêu chuẩn sản phẩmLow Voltage Directive 2006/95/EC, Machinery Directive 2006/42/EC, EMC Directive 2004/108/EC, Quality assurance system ISO 9001, Environmental system ISO 14001, UL, cUL, CE, C-Tick, GOST R approvals, RoHS compliant

Tài liệu sản phẩm

ABB ACS355_Catalog (ENG) RevH

40 trang | Cập nhật: 03-09-2026

ABB ACS355_Manual (ENG)

440 trang | Cập nhật: 03-09-2026
